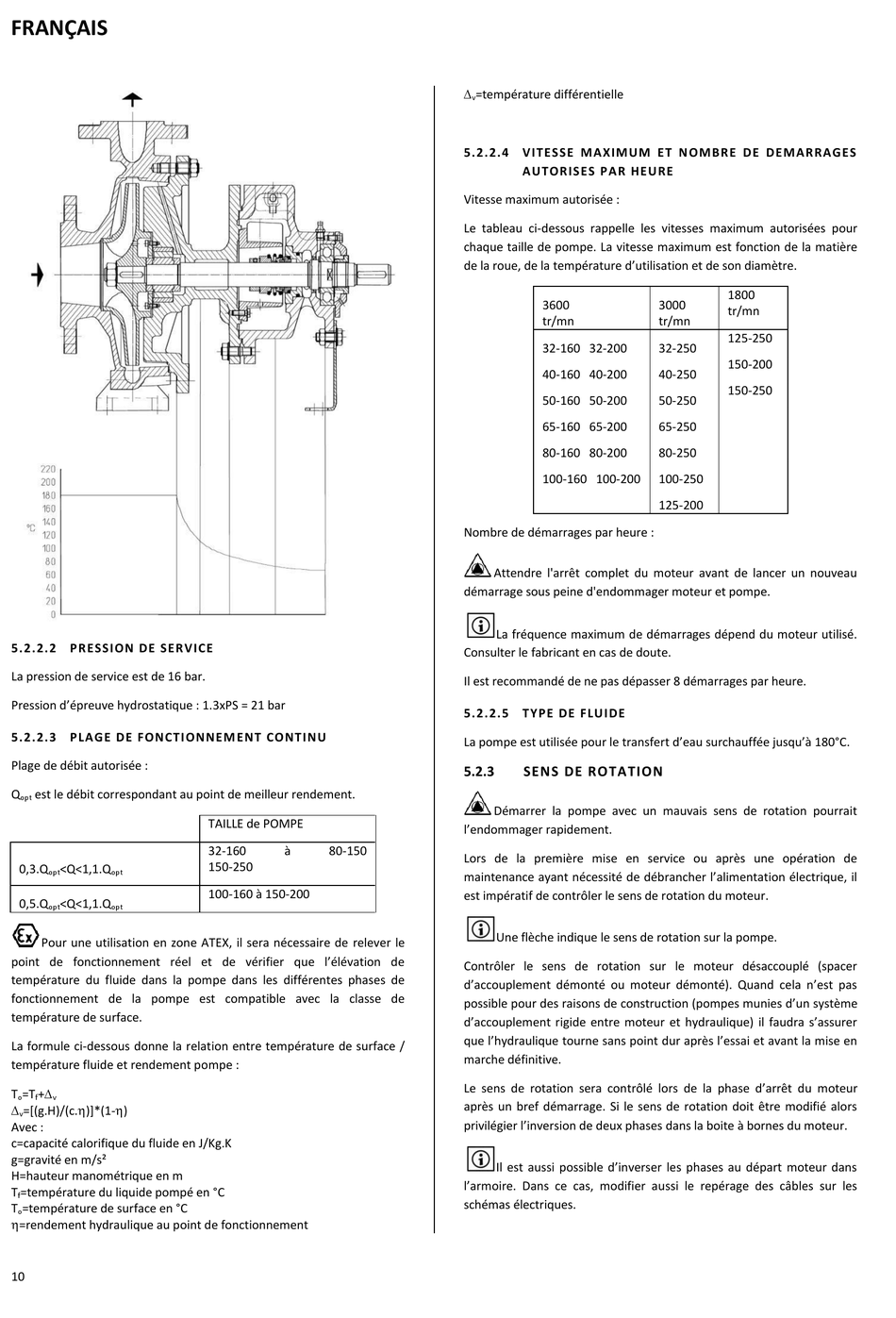

FRANÇAIS
5.2.2.2 PRESSION DE SERVICE
La pression de service est de 16 bar.
Pression d'épreuve hydrostatique : 1.3xPS = 21 bar
5.2.2.3 PLAGE DE FONCTI ONNEM ENT CONTINU
Plage de débit autorisée :
Q est le débit correspondant au point de meilleur rendement.
opt
0,3.Q <Q<1,1.Q
opt opt
0,5.Q <Q<1,1.Q
opt opt
Pour une utilisation en zone ATEX, il sera nécessaire de relever le
point de fonctionnement réel et de vérifier que l'élévation de
température du fluide dans la pompe dans les différentes phases de
fonctionnement de la pompe est compatible avec la classe de
température de surface.
La formule ci-dessous donne la relation entre température de surface /
température fluide et rendement pompe :
T =T +
o f v

=[(g.H)/(c.)]*(1-)
v
Avec :
c=capacité calorifique du fluide en J/Kg.K
g=gravité en m/s²
H=hauteur manométrique en m
T =température du liquide pompé en °C
f
T =température de surface en °C
o
=rendement hydraulique au point de fonctionnement
10
TAILLE de POMPE
32-160 à 80-150
150-250
100-160 à 150-200

=température différentielle
v
5.2.2.4 VITESSE MAXIMUM ET N OMBRE DE DEMARRAGES
AUTORISES PAR HEURE
Vitesse maximum autorisée :
Le tableau ci-dessous rappelle les vitesses maximum autorisées pour
chaque taille de pompe. La vitesse maximum est fonction de la matière
de la roue, de la température d'utilisation et de son diamètre.
3600
tr/mn
32-160 32-200
40-160 40-200
50-160 50-200
65-160 65-200
80-160 80-200
100-160 100-200
Nombre de démarrages par heure :
Attendre l'arrêt complet du moteur avant de lancer un nouveau
démarrage sous peine d'endommager moteur et pompe.
La fréquence maximum de démarrages dépend du moteur utilisé.
Consulter le fabricant en cas de doute.
Il est recommandé de ne pas dépasser 8 démarrages par heure.
5.2.2.5 TYPE DE FLUIDE
La pompe est utilisée pour le transfert d'eau surchauffée jusqu'à 180°C.
5.2.3

SENS DE ROTATION

Démarrer la pompe avec un mauvais sens de rotation pourrait
l'endommager rapidement.
Lors de la première mise en service ou après une opération de
maintenance ayant nécessité de débrancher l'alimentation électrique, il
est impératif de contrôler le sens de rotation du moteur.
Une flèche indique le sens de rotation sur la pompe.
Contrôler le sens de rotation sur le moteur désaccouplé (spacer
d'accouplement démonté ou moteur démonté). Quand cela n'est pas
possible pour des raisons de construction (pompes munies d'un système
d'accouplement rigide entre moteur et hydraulique) il faudra s'assurer
que l'hydraulique tourne sans point dur après l'essai et avant la mise en
marche définitive.
Le sens de rotation sera contrôlé lors de la phase d'arrêt du moteur
après un bref démarrage. Si le sens de rotation doit être modifié alors
privilégier l'inversion de deux phases dans la boite à bornes du moteur.
Il est aussi possible d'inverser les phases au départ moteur dans
l'armoire. Dans ce cas, modifier aussi le repérage des câbles sur les
schémas électriques.
1800
3000
tr/mn
tr/mn
125-250
32-250
150-200
40-250
150-250
50-250
65-250
80-250
100-250
125-200
