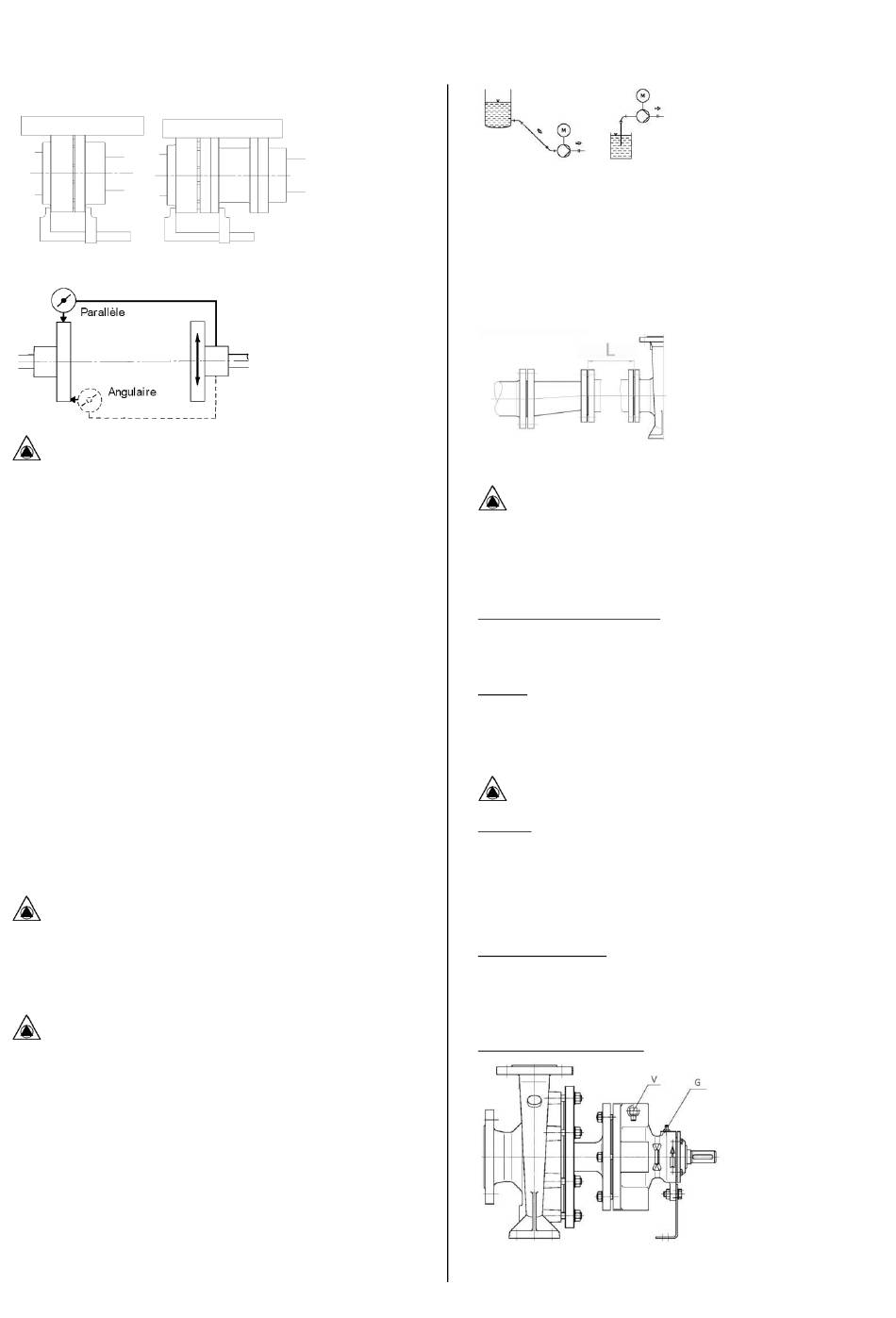

Utilisation d'une règle et d'un pied à coulisse :
Utilisation d'un comparateur :
Lors du contrôle du parallélisme au comparateur, la valeur lue est
égale à deux fois la valeur du décalage réel entre les deux arbres.
Commencer par aligner la pompe et le moteur verticalement puis
horizontalement. La qualité de l'alignement aura une répercussion
directe sur la durée de vie du flector/taquets d'accouplement, sur la
durée de vie des paliers et sur le niveau de bruit du groupe.
7.2 MONTAGE ET
TUYAUTERIES
7.2.1 GENERALITES
Les brides de la pompe sont obturées pour éviter toute contamination
pendant son transport et son stockage. Ne retirer ces protecteurs qu'au
dernier moment avant raccordements des tuyauteries. Retirer la
poussière éventuellement accumulée sur les protecteurs avant de les
enlever. Les tuyauteries neuves doivent être nettoyées avant d'être
raccordées à la pompe.
- Retirer les obturateurs
- Placer les joints
- Fixer la tuyauterie d'aspiration
- Fixer la tuyauterie de refoulement
Les tuyauteries ne doivent pas créer de contraintes sur les brides
de pompe. Des efforts trop importants auraient pour conséquences la
déformation du corps de pompe, le désalignement de la pompe et du
moteur, la surchauffe des paliers, l'usure prématurée de l'accouplement,
des vibrations, et le risque de casse ou d'explosion du corps de pompe.
Lors du remplacement d'une pompe ou lors de l'accostage des
tuyauteries, ne pas utiliser les brides comme point d'appui pour
rapprocher la canalisation de la pompe ou inversement.
Une fois que les raccordements sont terminés, faire tourner l'arbre de
pompe à la main pour contrôler qu'aucun point dur n'a été créé. Si
c'était le cas, la reprise de l'accostage des tuyauteries serait nécessaire.
Si des manchons de dilatation sont utilisés, limiter leur débattement en
utilisant les tiges filetées préconisées par leur fabricant.
Deux principes de montage des tuyauteries d'aspiration : pompe en
charge ou pompe en aspiration.
14
RACCORDEMENT
7.2.2 INSTALLATION DE LA POMPE EN CH ARGE
La tuyauterie d'aspiration est souvent d'un diamètre supérieur au
diamètre nominal de la bride d'aspiration de la pompe. Prévoir un
convergent asymétrique avant la pompe tout en respectant une distance
suffisante entre la pompe et la réduction (cote L au moins égale au
double du diamètre de la tuyauterie). La canalisation doit être inclinée
vers le bas et descendre jusqu'à la pompe.
7.2.3

INSTALLATION DE LA POMPE EN ASPIRATION

Cette pompe ne doit pas être installée en aspiration.
7.2.4 RACCORDEMENT
TUYAUTERIES
DES
TUYAUTERIE DE REFOULEMENT :
Dimensionner la tuyauterie de refoulement pour obtenir une vitesse
d'écoulement de 3m/s maximum.
FILTRES :
L'utilisation d'un filtre à l'aspiration est possible. Dans ce cas, la surface
de passage équivalente doit être égale à au moins 3 fois la section de la
tuyauterie.
L'état d'encrassement des filtres doit être vérifier régulièrement.
VANNES :
Pour faciliter la maintenance ultérieure sur la pompe, il est conseillé
d'installer des vannes d'isolement cadenassables à passage intégral au
refoulement et à l'aspiration de la pompe.
La vanne à l'aspiration ne sera pas montée directement sur la pompe.
CLAPET ANTI-RETOUR :
L'ajout d'un clapet anti-retour au refoulement de la pompe la protègera
des contre-pressions et d'un éventuel retour de liquide lors de l'arrêt de
la machine.
LOCALISATION DES ORIFICES :
DES ACCESSOIRES ET
