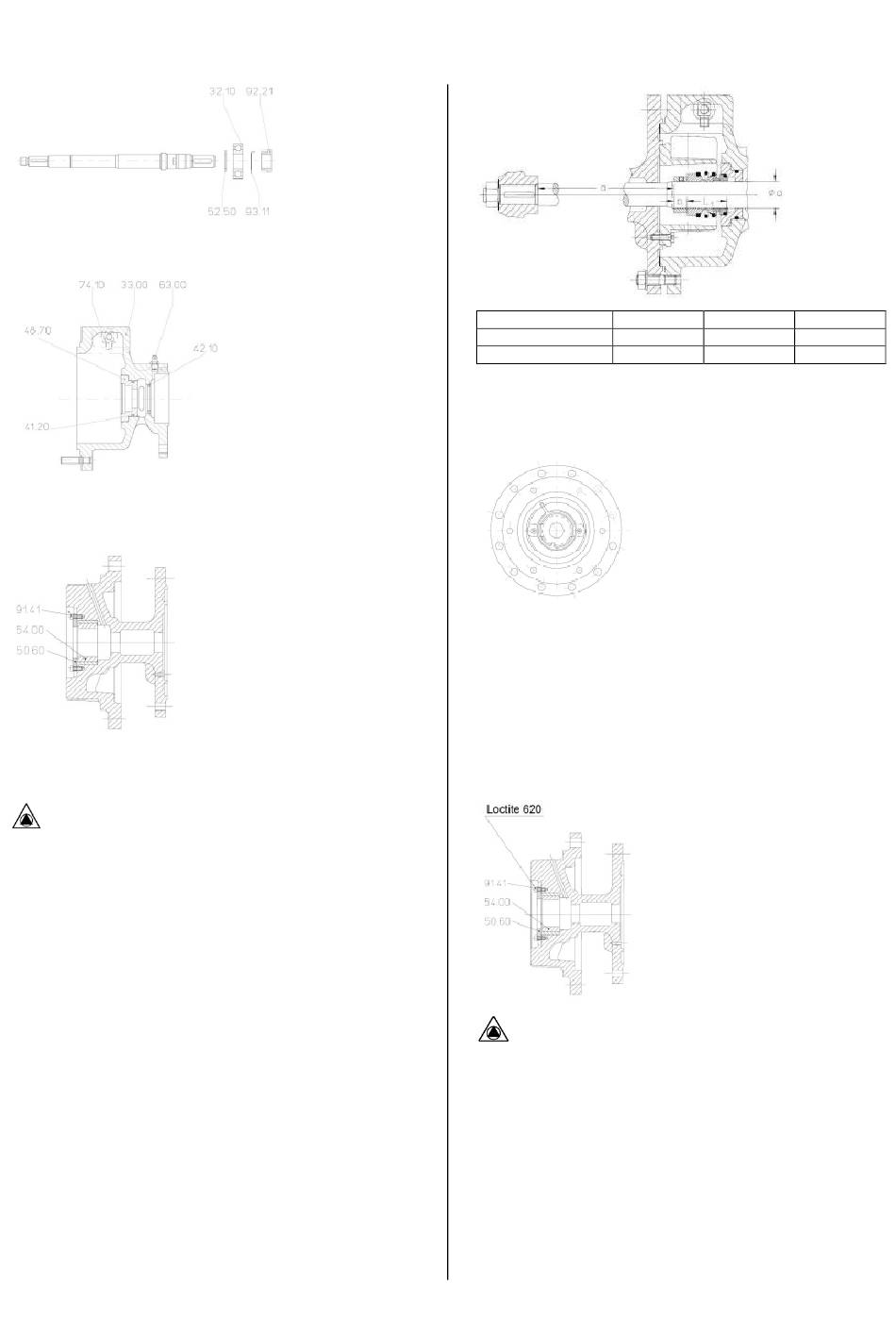

9. Ослабить стопорную гайку 92.21 шарикоподшипника, снять шайбу
93.11 и шарикоподшипник 32.10 с сепаратором 52.50.
10. Снять продувочный фитинг 74.10, пресс-масленку 63.60,
уплотнительное кольцо 41.20 и выдавить корпус торцевого
уплотнения 48.70.
11. Снять остальные части если необходимо
9.3.2
ОБРАТНАЯ СБОРКА
См. таблицу моментов затяжки винтов и болтов.
Запрещается использовать консистентную смазку: внутри находятся
уплотнения из ЭПДМ!
Перед сборкой все детали насоса должны быть очищены. Для
облегчения установки прокладок можно использовать силиконовую
смазку, гликоль, глицерин или мыльную воду. На плоские
прокладки смазку не наносить.
1. Детали установить на место в крышку корпуса.
2. Собрать вал. Шарикоподшипник заправить смазкой (Klüber
Microlube GL 261).
3. Неподвижное кольцо торцевого уплотнения вдавить в корпус
кронштейна подшипников 33.00.
4. Вал 21.00 смонтировать в корпус кронштейна подшипника 33.00;
крышку 36.00 зафиксировать винтами.
5. Вращающуюся часть торцевого уплотнения 43.30 и втулку 43.30
надеть на вал. Выставить торцевое уплотнение (использовать
таблицу ниже) затянуть стопорные винты MS.
Размер а
Вал диам.28
144
Вал диам. 38
214
5. Вставить камеру торцевого уплотнения 44.10 в крышку корпуса
16.10. Установить прочие детали — втулку 54.00 и вкладыш 50.60.
Винты 91.41 зафиксировать резьбовым герметиком Loctite 620 или
его аналогом.
6. Установить прокладку 40.01 на крышку корпуса 16.10 и соединить
ее с кронштейном подшипников 33.10. Отверстия промывки
оринтировать наверх (12H).
7. Насадить на вал кольца 52.51 и втулку.
8. Шпонку 94.01 вдавить в соответствующий паз на валу; рабочее
колесо 23.00 посадить на вал. Для облегчения установки рабочего
колеса использовать сборочную пасту Molykote G. Установить шайбу
93.10 и затянуть гайку 92.20.
Сборку запрещается выполнять с помощью молотка — внутри
находится подшипник скольжения из карбида кремния.
9. Уплотнение корпуса 40.00 установить в корпус 10.20; корпус
смонтировать с обратно-выдвижным узлом. Ввинтить продувочный
фитинг 74.10 вместе с прокладкой 41.10.
9.3.3
ЭЛЕКТРОДВИГАТЕЛЬ
Для
обеспечения
оптимального
электродвигателя необходимо выполнять минимальный объем
работ по техническому обслуживанию: регулярная прочистка
охлаждающих ребер, выверка муфты (при наличии), подтяжка
кабельных вводов и проч.
РУССКИЙ
Размер b
Размер L
1
14
42,5
14
45
срока
службы
встроенного
21
