ITA/ENG

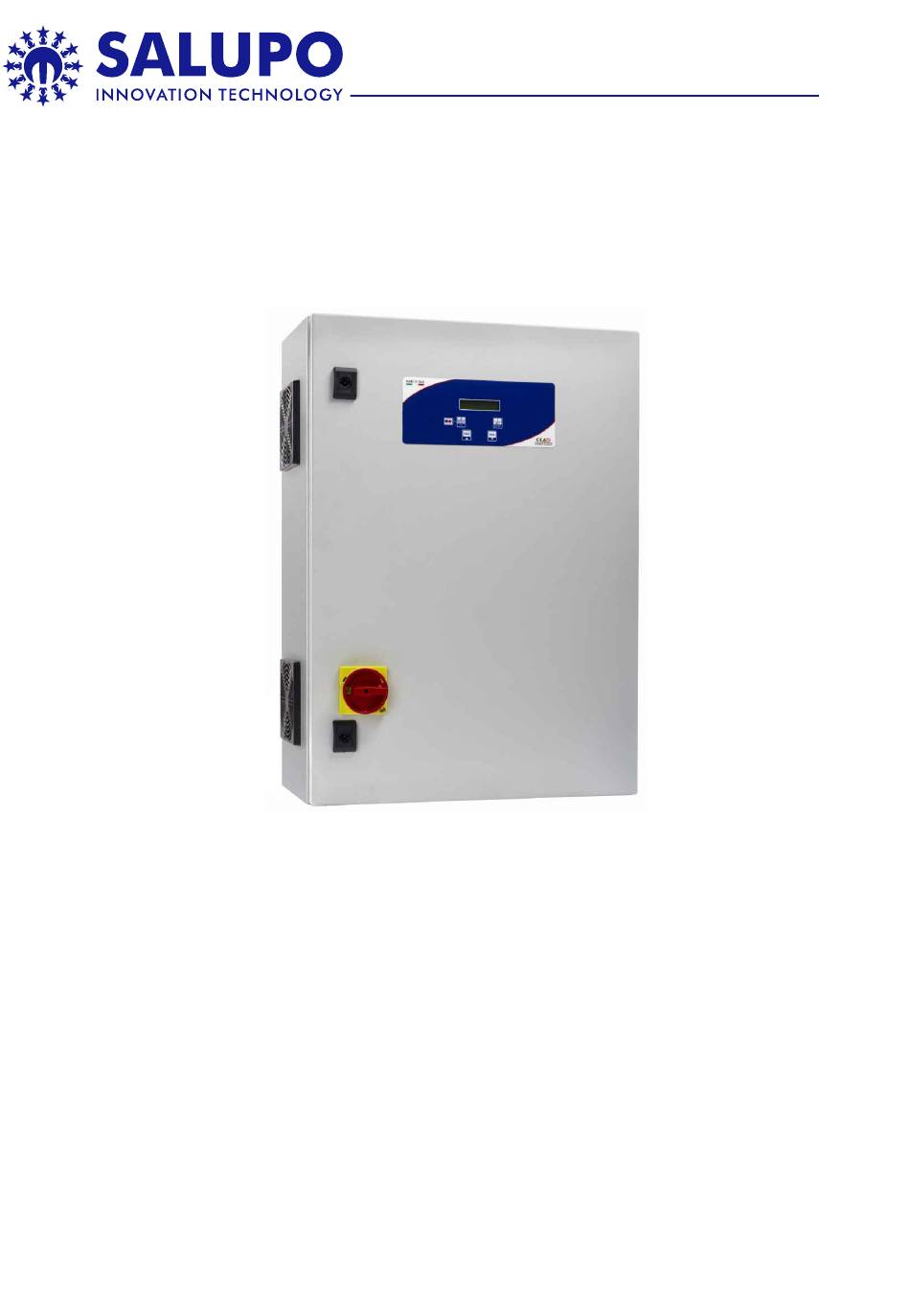

SOFT START PLUS 2
SQ697.xx_SS
MANUALE DI ISTRUZIONE E INSTALLAZIONE
INSTRUCTION AND INSTALLATION MANUAL
Quadro elettronico avviamento
soft start 2
motor per booster di pressione, acque pulite e
i
reflue con display e sezionatore blocca porta.

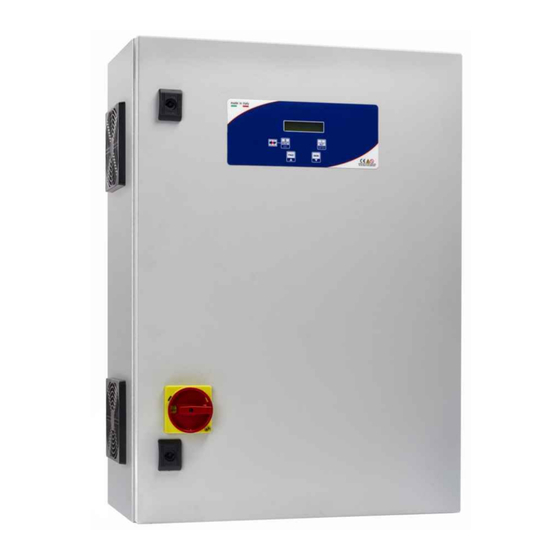

Soft start starting electronic control panel 2 motors for pressure booster, clean water and
sewage with display and general disconnecting switch with door lock.
MADE IN ITALY
rev.1 30/07/2020

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SOFT START PLUS 2 and is the answer not in the manual?

Questions and answers

Related Manuals for SALUPO SOFT START PLUS 2

Summary of Contents for SALUPO SOFT START PLUS 2

  • Page 1 ITA/ENG SOFT START PLUS 2 SQ697.xx_SS MANUALE DI ISTRUZIONE E INSTALLAZIONE INSTRUCTION AND INSTALLATION MANUAL Quadro elettronico avviamento soft start 2 motor per booster di pressione, acque pulite e reflue con display e sezionatore blocca porta. Soft start starting electronic control panel 2 motors for pressure booster, clean water and sewage with display and general disconnecting switch with door lock.
  • Page 2 INDICE...
  • Page 3 1. ISTRUZIONI GENERALI PER L’INSTALLAZIONE ITALIANO Assicurarsi che la linea sia protetta, secondo le normative, in funzione dell'applicazione. Accertarsi che la potenza e la corrente di targa del motore rispecchino i limiti di impiego del quadro. Installare il quadro in ambienti adatti al suo grado di protezione IP65. Per il fissaggio dell'involucro, utilizzare le staffe per i box 03-04 e le apposite predisposizioni per i restanti box.

  • Page 4: Esempi Applicativi

    3. ESEMPI APPLICATIVI Di seguito vengono illustrati alcuni esempi pratici delle applicazioni che è possibile realizzare con il quadro SOFT START PLUS 2. BOOSTER DI PRESSIONE ACQUE PULITE (RILANCIO) LEGENDA COMPONENTI...
  • Page 5 ITALIANO 3. ESEMPI APPLICATIVI Di seguito vengono illustrati alcuni esempi pratici delle applicazioni che è possibile realizzare con il quadro SOFT START PLUS 2. ACQUE PULITE (SVUOTAMENTO) ACQUE REFLUE LEGENDA COMPONENTI...
  • Page 6 3. ESEMPI APPLICATIVI Di seguito vengono illustrati alcuni esempi pratici delle applicazioni che è possibile realizzare con il quadro SOFT START PLUS 2. 4-20mA bar 4-20mA metri LEGENDA COMPONENTI...

  • Page 7: Schemi Elettrici

    ITALIANO 4. SCHEMI ELETTRICI...
  • Page 8 4. SCHEMI ELETTRICI...
  • Page 9 ITALIANO 4. SCHEMI ELETTRICI...

  • Page 10: Schemi Di Collegamento

    5. SCHEMI DI COLLEGAMENTO Schema di collegamento SQ697.xx_SS SCHEDA ESPANSIONE 3 4 5 6 7 8 9 10 11 12 13 14 15 16 G.MIN G.MAX1 G.MAX2 G.ALAR ANALOG PR.STA PR.EME MOT1 MOT2 SUPPLY 4-20mA ALARM LINEA DI ALIMENTAZIONE MOTORE 1 MOTORE 2 400 Vac 50/60 Hz LEGENDA...
  • Page 11 ITALIANO 6. PROGRAMMAZIONE APPLICAZIONE 6.1 Programmazione rapida 4-20mA metri APPLICAZIONE 4-20mA bar LANGUE APPLICAZIONE FRANCAISE V1.3 ACQUE REFLUE ACCENSIONE QUADRO APPLICAZIONE LANGUAGE ENGLISH V1.3 ACQUE PULITE LINGUA APPLICAZIONE ITALIANO V1.3 BOOSTER DI PRES. LINGUA APPLICAZIONE SETUP PREMI ITALIANO V1.3 BOOSTER DI PRES. PAG + MAN 10s LA CENTRALINA HA ESEGUITO IN MODO CORRETTO PREMUTO SI VISUALIZZA LA RESTANTE PARTE...
  • Page 12 6. PROGRAMMAZIONE 6.2 Applicazione 4-20mA bar SERVE AD IMPOSTARE IL FONDO SCALA DEL TRASDUTTORE UTILIZZATO TRASDUTTORE 25 bar SERVE AD IMPOSTARE LA SERVE AD IMPOSTARE LA PRESSIONE NECESSARIA PER PRESSIONE NECESSARIA PER AVVIARE IL PRIMO MOTORE AVVIARE IL MOTORE DI SOCCORSO TRASDUTTORE 25bar: 0.1 ÷...
  • Page 13 6. PROGRAMMAZIONE ITALIANO 6.3 Applicazione 4-20mA metri SERVE AD IMPOSTARE IL LIVELLO SERVE AD IMPOSTARE IL LIVELLO SERVE AD IMPOSTARE IL FONDO DI ACQUA SOTTO IL QUALE LA DI ACQUA SOPRA IL QUALE LA SCALA DELLA SONDA UTILIZZATA CENTRALINA SPEGNE I MOTORI CENTRALINA AVVIA IL PRIMO MOTORE RANGE 1.0 ÷...
  • Page 14 6. PROGRAMMAZIONE 6.4 Programmazione avanzata OFF. ESCLUDE IL CONTROLLO SULLA CORRENTE MINIMA CORRENTE MINIMA MOT.1 SERVE AD IMPOSTARE LA SERVE AD IMPOSTARE LA SERVE AD IMPOSTARE LA CORRENTE MASSIMA DI CORRENTE MASSIMA DI CORRENTE MINIMA SOVRACCARICO DEL MOTORE SOVRACCARICO DEL MOTORE DEL MOTORE RANGE 0.5 ÷...
  • Page 15 6. PROGRAMMAZIONE ITALIANO STABILE AVVIA IL MOTORE CON UN SERVE AD IMPOSTARE IL IMPULSO SUL PULSANTE MAN; RITARDO SULL’ATTIVAZIONE ARRESTA IL MOTORE CON UN SERVE AD IMPOSTARE DELL’USCITA DI ALLARME IMPULSO SUL PULSANTE RESET L’ATTESA PRESENZA RETE RANGE 1 ÷ 250min RANGE 1 ÷...
  • Page 16 7. FUNZIONAMENTO GENERALE DEL QUADRO 7.1 Funzionamento generale ACCENSIONE QUADRO QUESTA SCHERMATA VIENE VISUALIZZATA SOLO SE LA FUNZIONE ATTESA RETE È ABILITATA NEL MENÙ SETUP. PER ESCLUDERE IL TEMPO DI ATTESA PREMERE RESET ATTESA RETE 1 m RESET PER AVVIO A SEGUIRE SI VISUALIZZANO LE SCHERMATE DI FUNZIONAMENTO RELATIVE ALL’APPLICAZIONE SCELTA SETUP PREMI...
  • Page 17 ITALIANO 7. FUNZIONAMENTO GENERALE DEL QUADRO 7.3 Applicazione acque pulite SERVE AD AVVIARE MANUALMENTE I MOTORI MOTORE 1 MANUALE MOTORE 2 MANUALE 13.2 A 13.2A SOLO IN MODALITÀ PULSANTE MANUALE STABILE MOTORE 1 STOP MOTORE 2 STOP LE SEGUENTI SCHERMATE VISUALIZZANO: 0.0 A 0.0 A - TENSIONE MISURATA...
  • Page 18 7. FUNZIONAMENTO GENERALE DEL QUADRO 7.5 Applicazione 4-20mA bar SERVE AD AVVIARE MANUALMENTE I MOTORI MOTORE 1 MANUALE MOTORE 2 MANUALE 13.2 A 13.2 A SOLO IN MODALITÀ PULSANTE MANUALE STABILE LE SEGUENTI SCHERMATE VISUALIZZANO: MOTORE 1 STOP MOTORE 2 STOP - TENSIONE MISURATA 0.0 A 0.0 A...
  • Page 19 8. RICERCA GUASTI E SOLUZIONI PROPOSTE ITALIANO POSSIBILI CAUSE PROBLEMI COMUNI SOLUZIONI Alimentare il quadro rispettando Alimentazione di rete Off la tensione di ingresso Il display non si accende Manopola del sezionatore su 0 Posizionare la manopola del sezionatore su 1 Collegare correttamente il cavetto flat Cavetto flat all’interno del quadro scollegato dalla scheda madre al display...

  • Page 20: Data Logger

    9. DATA LOGGER 9.1 Data logger allarmi Il data logger allarmi serve a visualizzare in ordine decrescente gli ultimi 20 allarmi salvati. La centralina insieme all’allarme registra anche le ore di funzionamento dei motori in cui è stato generato. ACCENSIONE QUADRO AL.

  • Page 21: Messaggi Di Allarme

    ITALIANO 10. MESSAGGI DI ALLARME DATA SCHERMATA DESCRIZIONE LOGGER Se la corrente assorbita dai motori 1 o 2 supera quella impostata nel setup, CORRENTE MAX 1 la centralina spegne il motore ed il display visualizza il seguente PREMI RESET messaggio. Se la corrente assorbita dai motori 1 o 2 risulta inferiore a quella impostata CORRENTE MIN.
  • Page 22 INDEX...
  • Page 23 1. GENERAL INSTRUCTIONS FOR INSTALLING ENGLISH Make sure power supply is protected up to standard depending on application. The power of the motor has to be within the control panel's limits of use. Install the control panel in an environment appropriate to its IP65 degree of protection. To fix the enclosure, use the brackets for the boxes 03-04 and the special predispositions for the remaining boxes.

  • Page 24: Application Examples

    3. APPLICATION EXAMPLES Below are some practical examples of applications that can be implemented with the SOFT START PLUS 2 control panel. PRESSURE BOOSTER CLEAN WATER (LIFTING) COMPONENTS KEY Float switch for clean water Pressure switch Level probe...
  • Page 25 3. APPLICATION EXAMPLES ENGLISH Below are some practical examples of applications that can be implemented with the SOFT START PLUS 2 control panel. CLEAN WATER ( EMPTYING SEWAGE COMPONENTS KEY Float switch for clean water Float switch for sewage...
  • Page 26 3. APPLICATION EXAMPLES Below are some practical examples of applications that can be implemented with the SOFT START PLUS 2 control panel. 4-20mA bar 4-20mA meters COMPONENTS KEY Float switch for clean water Pressure transducer 4-20mA Piezoresistive probe 4-20mA Level probe...

  • Page 27: Electrical Diagrams

    ENGLISH 4. ELECTRICAL DIAGRAMS...

  • Page 28: Electrical Diagram

    4. ELECTRICAL DIAGRAM...
  • Page 29 4. ELECTRICAL DIAGRAM ENGLISH...

  • Page 30: Wiring Diagrams

    5. WIRING DIAGRAMS Wiring diagram SQ697.xx_SS EXPANSION BOARD 3 4 5 6 7 8 9 10 11 12 13 14 15 16 G.MIN G.MAX1 G.MAX2 G.ALAR ANALOG PR.STA PR.EME MOT1 MOT2 SUPPLY 4-20mA ALARM POWER SUPPLY MOTOR 1 MOTOR 2 400 Vac 50/60 Hz LEVEL PROBES OR MINIMUM FLOAT SWITCH LEVEL PROBES OR MAX1 FLOAT SWITCH...
  • Page 31 ENGLISH 6. PROGRAMMING APPLICATION 6.1 Fast programming 4-20mA meters APPLICATION 4-20mA bar APPLICATION LANGUE SEWAGE FRANCAISE V1.3 IGNITION CONTROL PANEL APPLICATION LANGUAGE ENGLISH V1.3 CLEAN WATER LINGUA APPLICATION ITALIANO V1.3 PRESSURE BOOSTER LANGUAGE APPLICATION SETUP PREMI ENGLISH V1.3 PRESSURE BOOSTER PAGE + MAN 10s THE MOTHERBOARD HAS CORRECTLY PERFORMED PRESSING IT YOU WILL SEE THE REMAINING PART...
  • Page 32 6. PROGRAMMING 6.2 Application 4-20mA bar IT IS USED TO SET THE FULL SCALE OF THE TRANSDUCER USED TRANSDUCER 25 bar IT IS USED TO SET THE IT IS USED TO SET THE NECESSARY PRESSURE REQUIRED TO PRESSURE TO START THE START THE MOTOR RESCUE MOTOR TRANSDUCER 25bar: 0.1 ÷...
  • Page 33 6. PROGRAMMING ENGLISH 6.3 Application 4-20mA meters IT IS USED TO SET THE WATER LEVEL IT IS USED TO SET THE WATER LEVEL IT IS USED TO SET THE FULL BELOW WHICH THE MOTHERBOARD ABOVE WHICH THE MOTHERBOARD SCALE OF THE PROBE USED TURNS OFF THE MOTORS STARTS THE FIRST MOTOR RANGE 1.0 ÷...
  • Page 34 6. PROGRAMMING 6.4 Advanced programming OFF EXCLUDES THE CONTROL ON THE MINIMUM CURRENT MINIMUM CURRENT MOT.1 IT IS USED TO SET THE IT IS USED TO SET THE IT IS USED TO SET THE OVERLOAD MAXIMUM CURRENT MINIMUM CURRENT OVERLOAD MAXIMUM CURRENT OF THE MOTOR OF THE MOTOR OF THE MOTOR...
  • Page 35 6. PROGRAMMING ENGLISH STABLE STARTS THE MOTOR WITH IT IS USED TO SET THE A PULSE ON THE MAN BUTTON; DELAY ON THE ACTIVATION STOPS THE MOTOR WITH A PULSE IT IS USED TO SET THE OF THE ALARM OUTPUT ON THE RESET BUTTON MAINS SUPPLY WAITING RANGE 1 ÷...
  • Page 36 7. GENERAL FUNCTIONING OF THE CONTROL PANEL 7.1 General functioning IGNITION CONTROL PANEL THIS SCREEN IS DISPLAYED ONLY IF THE MAINS SUPPLY WAITING FUNCTION IS ENABLED IN THE SETUP MENU. TO EXCLUDE THE WAITING TIME PRESS RESET MAINS WAIT. 1 m RESET TO START THE OPERATION SCREENS RELATING TO THE CHOSEN APPLICATION ARE DISPLAYED BELOW...
  • Page 37 7. GENERAL FUNCTIONING OF THE CONTROL PANEL ENGLISH 7.3 Application clean water IT IS USED TO START THE MOTORS MANUALLY MANUAL MOTOR 1 MANUAL MOTOR 2 13.2 A 13.2 A ONLY IN STABLE MANUAL BUTTON MODE STOP MOTOR 1 STOP MOTOR 2 THE FOLLOWING SCREEN DISPLAYS: - MEASURED VOLTAGE 0.0 A...
  • Page 38 7. GENERAL FUNCTIONING OF THE CONTROL PANEL 7.5 Application 4-20mA bar IT IS USED TO START THE MOTORS MANUALLY MANUAL MOTOR 1 MANUAL MOTOR 2 13.2 A 13.2 A ONLY IN STABLE MANUAL BUTTON MODE THE FOLLOWING SCREEN DISPLAYS: STOP MOTOR 1 STOP MOTOR 2 - MEASURED VOLTAGE 0.0 A...
  • Page 39 8. TROUBLESHOOTING AND PROPOSED SOLUTIONS ENGLISH FREQUENT PROBLEMS CAUSES OPERATION Feed the control panel respecting o supply the input voltage Display off Switch set on 0 Set the switch on 1 Connect the flat cable from the motherboard The flat cable inside the control panel to the display is not connected Maximum current set on the setup less...
  • Page 40 9. DATA LOGGER 9.1 Alarm data logger The alarm data logger is used to display the last 20 stored alarms in descending order. The motherboard together with the alarm also records the motor operating hours in which it was generated. IGNITION CONTROL PANEL AL.

  • Page 41: Alarm Messages

    ENGLISH 10. ALARM MESSAGES DATA SCREEN DESCRIPTION LOGGER MAX. 1 CURRENT If the current absorbed by motors 1 or 2 exceeds the one set in the setup, the motherboard will turn off the motor and the display will show the following PREMI RESET message.
  • Page 42 98070 Torrenova (ME) Dichiara che: gli avviatori diretti SOFT START PLUS 2 Monofase e Trifase sono conformi ai requisiti di protezione in materia di sicurezza (bassa tensione) e di compatibilità elettromagnetica specifici previsti dalle Direttive della Comunità Europea 2006/95/CEE del 16 Gennaio 2007, 2004/108/CE del 10 Novembre 2007, 93/68/CEE del 22 Luglio 1993.
  • Page 43 NOTE ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________...
  • Page 44 Via Pietra di Roma (z.ind.) 98070 Torrenova (ME) ITALY Tel.:+39 - 0941 - 950216 Fax:+39 - 0941 - 958777 www.salupoquadri.com e-mail: info@salupoquadri.com...
