ITA/ENG
rev.5 26/03/2020
LEVEL
SA612.xx / SA615.xx
MANUALE DI ISTRUZIONE E INSTALLAZIONE
INSTRUCTION AND INSTALLATION MANUAL

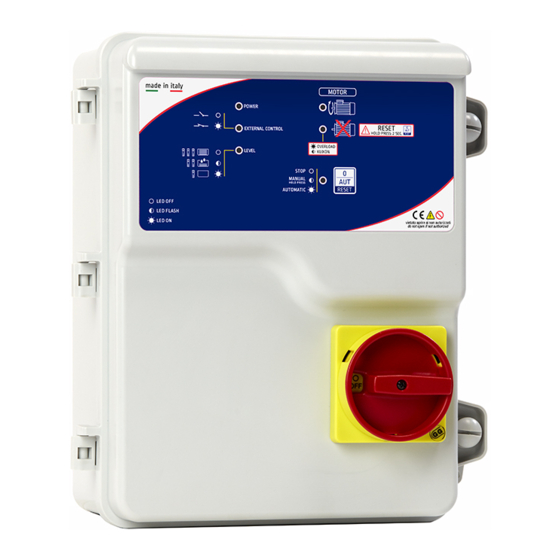

Quadro elettrico avviamento diretto 1 motore per il controllo della marcia a secco (sonde)
con sezionatore blocca porta.
Direct starting electronic control panel 1 motor for the dry running control (probes) with
general disconnecting switch with door lock.
CUSTOMER SERVICE
customer.service@salupoquadri.com
( )
+39 0 941.1820216
Advertisement
Table of Contents
Related Manuals for SALUPO LEVEL SA612 Series
Summary of Contents for SALUPO LEVEL SA612 Series

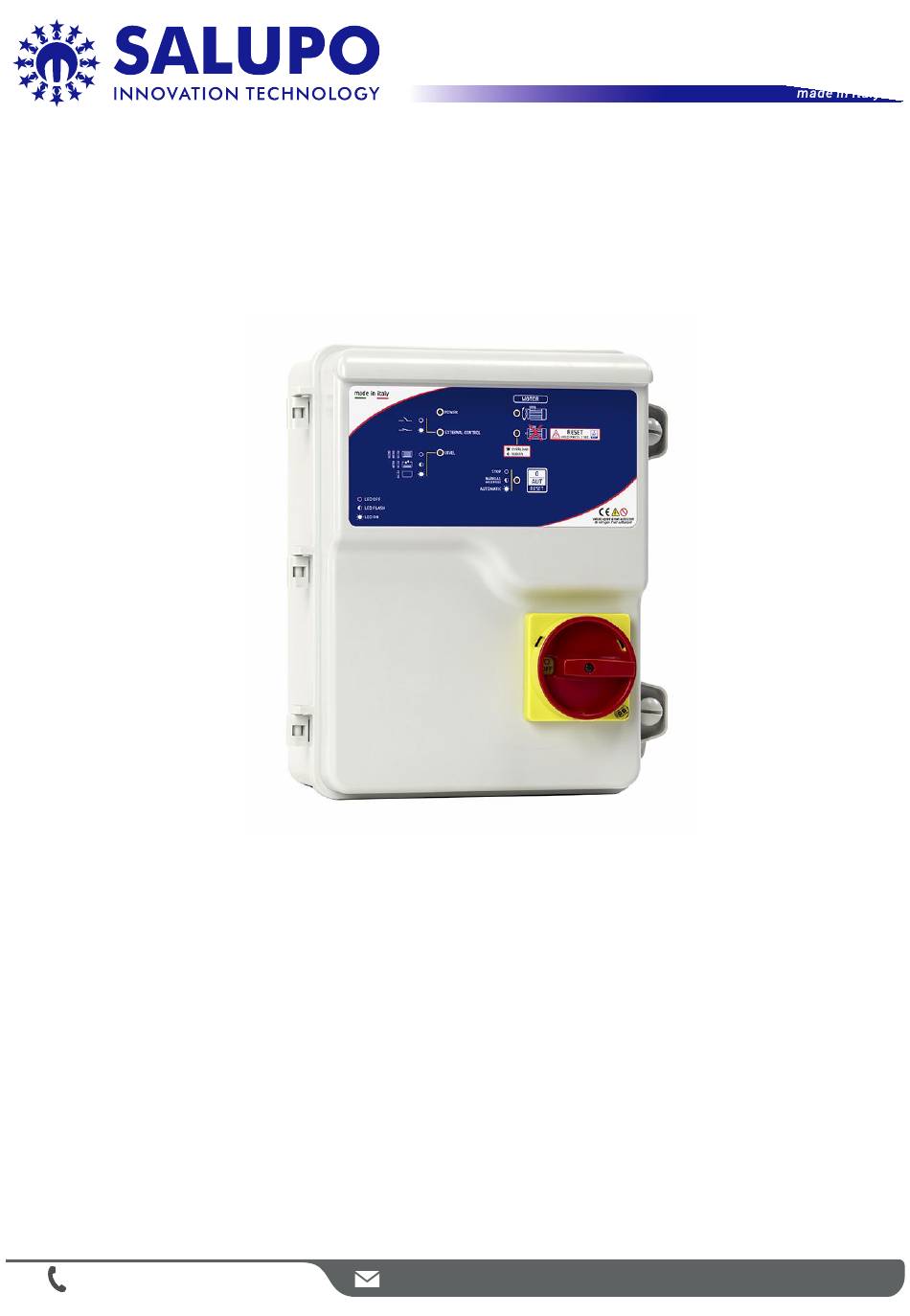

- Page 1 ITA/ENG rev.5 26/03/2020 LEVEL SA612.xx / SA615.xx MANUALE DI ISTRUZIONE E INSTALLAZIONE INSTRUCTION AND INSTALLATION MANUAL Quadro elettrico avviamento diretto 1 motore per il controllo della marcia a secco (sonde) con sezionatore blocca porta. Direct starting electronic control panel 1 motor for the dry running control (probes) with general disconnecting switch with door lock.
-
Page 2: Table Of Contents
INDICE 1. Istruzioni generali per l’installazione 2. Avvertenze 3. Schemi di collegamento 3.1 Schema di collegamento SA612.xx 3.2 Schema di collegamento SA615.xx 4. Esempi applicativi 5. Programmazione 5.1 Impostazione DIP-SWITCH 5.2 Regolazione trimmer 6. Funzionamento generale del quadro 7. Ricerca guasti e soluzioni proposte 8. -
Page 3: Istruzioni Generali Per L'installazione
1. ISTRUZIONI GENERALI PER L’INSTALLAZIONE ITALIANO Assicurarsi che la linea sia protetta, secondo le normative, in funzione dell'applicazione. Accertarsi che la potenza e la corrente di targa del motore rispecchino i limiti di impiego del quadro. Installare il quadro in ambienti adatti al suo grado di protezione IP65. Per il fissaggio dell'involucro, utilizzare le staffe per i box 03-04 e le apposite predisposizioni per i restanti box. -
Page 4: Schemi Di Collegamento
3. SCHEMI DI COLLEGAMENTO 3.1 Schema di collegamento SA612.xx CURRENT MOTOR 1 PROBE SENSITIVITY PROBE DELAY COLLEGAMENTO CON GALLEGGIANTE 3 4 5 6 1 2 3 4 G.MIN G.MAX1 G.MAX2 AVV. PR.STA MOTORE CONDENSATORE MOTORE LINEA DI ALIMENTAZIONE 230 Vac 50/60 Hz LEGENDA SONDA COMUNE SONDA MINIMO... -
Page 5: Schema Di Collegamento Sa615
3. SCHEMI DI COLLEGAMENTO ITALIANO 3.2 Schema di collegamento SA615.xx CURRENT MOTOR 1 PROBE SENSITIVITY PROBE DELAY COLLEGAMENTO CON GALLEGGIANTE 3 4 5 6 1 2 3 4 G.MIN G.MAX1 G.MAX2 PR.STA MOT1 SUPPLY LINEA DI ALIMENTAZIONE 400 Vac 50/60 Hz MOTORE LEGENDA SONDA COMUNE... -
Page 6: Esempi Applicativi
4. ESEMPI APPLICATIVI Di seguito vengono illustrati alcuni esempi pratici delle applicazioni che è possibile realizzare con il quadro LEVEL. ACQUE PULITE (SONDE) ACQUE PULITE (RILANCIO) ACQUE PULITE (SVUOTAMENTO) LEGENDA COMPONENTI... -
Page 7: Programmazione
5. PROGRAMMAZIONE 5. PROGRAMMAZIONE ITALIANO 5.1 Impostazioni DIP-SWITCH CONFIGURAZIONE DI DEFAULT 1 2 3 4 APPLICAZIONE ACQUE PULITE 1 2 3 4 1 2 3 4 Svuotamento Riempimento ATTIVA SONDA TEMPORIZZATA 1 2 3 4 1 2 3 4 Attiva Disattiva PROTEZIONE MINIMA E MASSIMA TENSIONE 1 2 3 4... -
Page 8: Funzionamento Generale Del Quadro
6. FUNZIONAMENTO GENERALE DEL QUADRO ACCENSIONE QUADRO ATTESA 10s PRESENZA RETE VALORE DI TENSIONE MISURATO È AL DI FUORI DELLA SOGLIA CONSENTITA MANCANZA O ERRATA SEQUENZA FASE INDICA CHE IL MOTORE È IN FUNZIONE INDICA CHE IL MOTORE È SPENTO INDICA UN ALLARME DI SOVRACCARICO DEL MOTORE CHE NE CAUSA LO SPEGNIMENTO FUNZIONAMENTO MANUALE: SI ATTIVA DALLO STATO STOP TENENDO PREMUTO IL PULSANTE. -
Page 9: Ricerca Guasti E Soluzioni Proposte
7. RICERCA GUASTI E SOLUZIONI ITALIANO PROBLEMI COMUNI POSSIBILI CAUSE SOLUZIONI Alimentare il quadro rispettando Alimentazione di rete OFF la tensione di ingresso Sezionatore generale su 0 Nessun Led acceso Posizionare il sezionatore su 1 Collegare correttamente il cavo piano Cavo piano all’interno del quadro scollegato dalla scheda madre al display Scollegare il motore e assicurarsi del... - Page 10 INDEX 1. General instructions for installing 2. Warnings 3. Wiring diagrams 3.1 Wiring diagrams SA612.xx 3.2 Wiring diagrams SA615.xx 4. Application examples 5. Programming DIP-SWITCH setting 2 Trimmer adjustment 6. General functioning of the control panel 7. Troubleshooting and proposed solutions 8.
- Page 11 1. GENERAL INSTRUCTIONS FOR INSTALLING ENGLISH Make sure power supply is protected up to standard depending on application. The power of the motor has to be within the control panel's limits of use. Install the control panel in an environment appropriate to its IP65 degree of protection. To fix the enclosure, use the brackets for the boxes 03-04 and the special predispositions for the remaining boxes.
- Page 12 3. WIRING DIAGRAM 3.1 Wiring diagram SA612.xx CURRENT MOTOR 1 PROBE SENSITIVITY PROBE DELAY CONNECTION WITH WITH FLOAT SWITCH 3 4 5 6 1 2 3 4 G.MIN G.MAX1 G.MAX2 AVV. PR.STA MOTOR CAPACITOR MOTOR POWER SUPPLY 230 Vac 50/60 Hz COMMON PROBE MINIMUM PROBE MAXIMUM PROBE...
- Page 13 3. WIRING DIAGRAM ENGLISH 3.2 Wiring diagram SA615.xx CURRENT MOTOR 1 PROBE SENSITIVITY PROBE DELAY CONNECTION WITH WITH FLOAT SWITCH 3 4 5 6 1 2 3 4 G.MIN G.MAX1 G.MAX2 PR.STA MOT1 SUPPLY POWER SUPPLY 400 Vac 50/60 Hz MOTOR COMMON PROBE MINIMUM PROBE...
- Page 14 4. APPLICATION EXAMPLES Below are some practical examples of applications that can be implemented with the LEVEL control panel. CLEAN WATER (PROBES) CLEAN WATER (LIFTING) CLEAN WATER (EMPYITING) COMPONENTS KEY Float switch for clean water Level probe...
- Page 15 5. PROGRAMMING 5. PROGRAMMING ENGLISH ENGLISH 5.1 DIP-SWITCH setting DEFAULT CONFIGURATION 1 2 3 4 APPLICATION CLEAN WATER 1 2 3 4 1 2 3 4 Empyiting Lifting ACTIVATE TIMED PROBE 1 2 3 4 1 2 3 4 Enabled Disabled MINIMUM AND MAXIMUM VOLTAGE PROTECTION 1 2 3 4...
- Page 16 GENERAL FUNCTIONING OF THE CONTROL PANEL IGNITION CONTROL PANEL WAITING 10s SUPPLY MAINS THE MEASURED VOLTAGE VALUE IS OUT OF THE ALLOWED THRESHOLD MISSING OR INCORRECT PHASE SEQUENCE INDICATES THAT THE MOTOR IS RUNNING INDICATES THAT THE MOTOR IS OFF IT INDICATES A MOTOR OVERLOAD ALARM THAT CAUSES THE SHUTDOWN MANUAL OPERATION: IT IS ACTIVATED FROM THE STOP STATUS BY HOLDING THE BUTTON PRESSED.
- Page 17 7. TROUBLESHOOTING AND PROPOSED SOLUTIONS ENGLISH FREQUENT PROBLEMS CAUSES OPERATION Feed the control panel respecting o supply the input voltage No Led on General switch on 0 Set the switch on 1 Connect the cable from the motherboard The cable inside the control panel to the display is not connected Disconnect the motor and be sure...
-
Page 18: Smaltimento Di Vecchi Apparecchi Elettrici Ed Elettronici
Direttive della Comunità Europea 2006/95/CEE del 16 Gennaio 2007, 2004/108/CE del 10 Novembre 2007, 93/68/CEE del 22 Luglio 1993. Conformità CEI EN61439-1, EN 61000-6-3, EN 61000-6-1 DIN VDE 0113/EN60204-1 / IEC 204-1. SALUPO S.r.l. Responsabile Ufficio Tecnico P.I. Salupo Ivan The manufacturer: Salupo S.r.l. C/da Pietra di Roma - Via Vicolo VI, n°2... - Page 19 NOTE ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________...
- Page 20 C/da Pietra di Roma Via Vicolo VI, n°2 98070 Torrenova (ME) ITALY Tel.:+39 - 0941 - 950216 Fax:+39 - 0941 - 958777 www.salupoquadri.com e-mail: info@salupoquadri.com...
