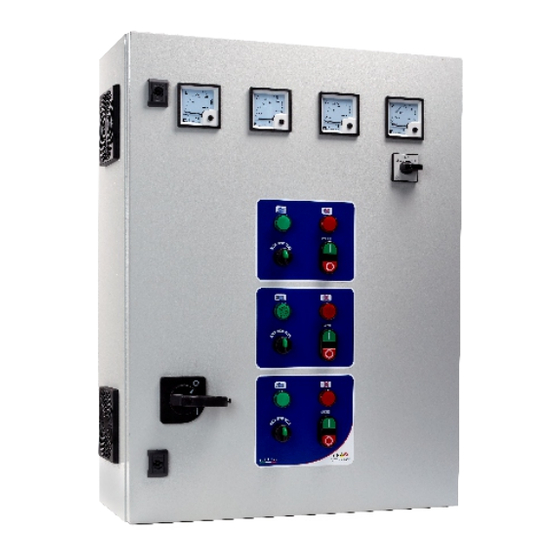

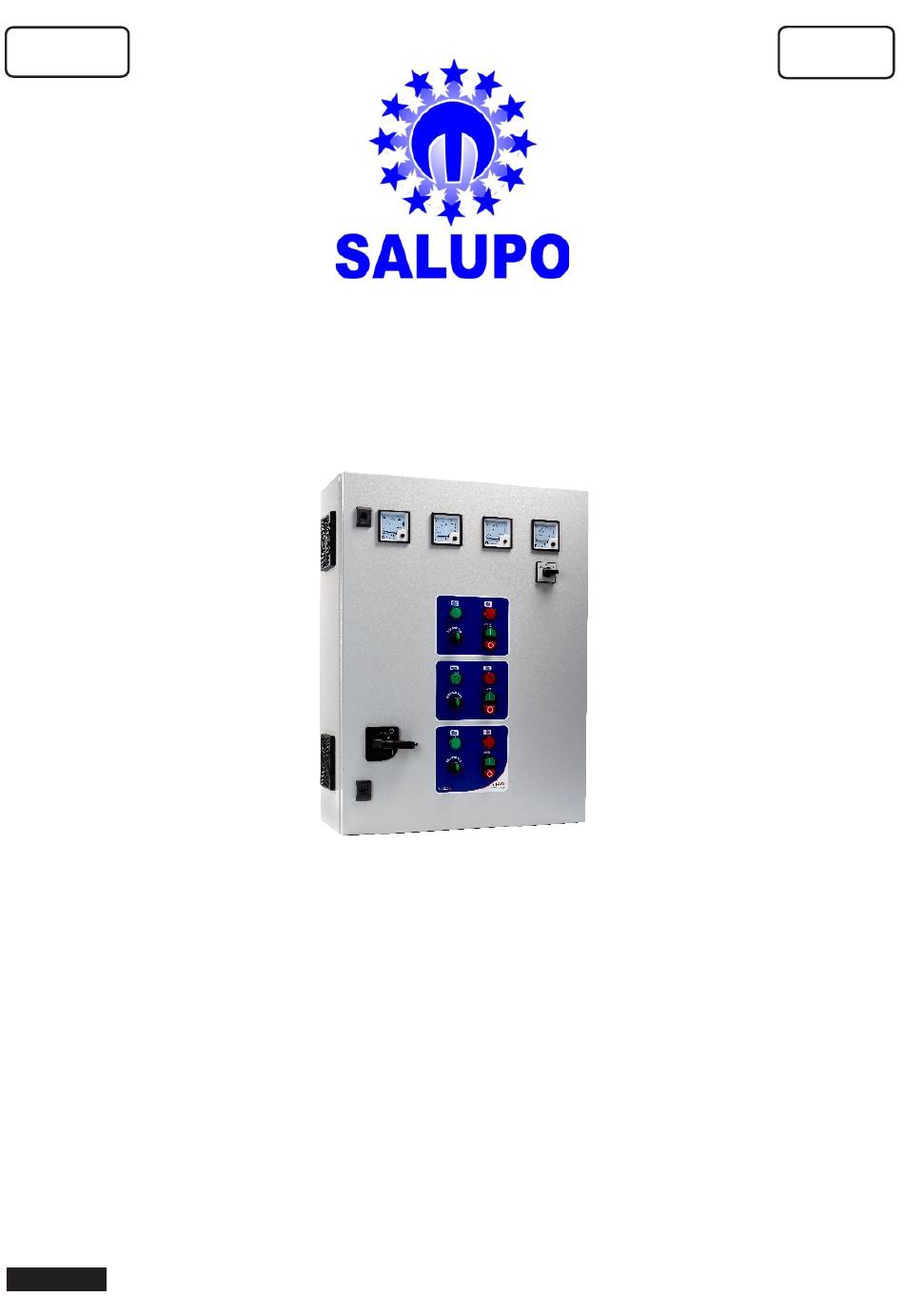

- Page 1 CODE REV. 1 SQ720.xx 01/03/2014 QUADRI STELLA-TRIANGOLO 3 MOTORI STAR-DELTA 3 MOTORS CONTROL PANELS MANUALE DI ISTRUZIONE E INSTALLAZIONE INSTRUCTION AND INSTALLATION MANUAL Quadri stella-triangolo elettromeccanici 3 motori con amperometro e voltmetro. Direct starters for 1 electric pump with amperometric protection, pressure control, liquid crystal display and general disconnecting switch with door lock.
-
Page 2: Table Of Contents
INDICE INDEX 1. Istruzioni generali per l’installazione....General instructions for installing....3 2. Avvertenze............Warnings............4 3. Caratteristiche generali ........General characteristics........5 4. Caratteristiche elettriche e meccaniche ..Electrical and mechanical characteristics ..6 5. Optional............Optional ............7 6. Schema di collegamento ........Wiring diagram ..........8 8. -
Page 3: General Instructions For Installing
1. ISTRUZIONI GENERALI PER L’INSTALLAZIONE 1. GENERAL INSTRUCTIONS FOR INSTALLING Assicurarsi che la linea sia protetta, secondo le Make sure power supply is protected up to normative, in funzione dell'applicazione. standard depending on application. The power Accertarsi che la potenza e la corrente di targa of the motor has to be within the control panel's del motore rispecchino i limiti di impiego del limits of use. -
Page 4: Warnings
2. AVVERTENZE 2. WARNINGS SCOSSE ELETTRICHE ELECTRIC SHOCKS Rischio di scosse elettriche se non osservate quanto Risk of electric shocks if not complied with the prescritto. requirements. DANGER PERICOLO Risk of personal injury and property if not complied Rischio di danni alle persone, e alle cose se non with the requirements. -
Page 5: General Characteristics
3. CARATTERISTICHE GENERALI 3. GENERAL CHARACTERISTICS - Tensione d'alimentazione 400 Vac ± 10% - Power supply 400 Vac ± 10% - Frequenza di lavoro 50 Hz - Operating frequency 50/60 Hz - Sezionatore generale con blocca porta - General disconnecting switch with door lock - N°3 selettori per il funzionamento - N°3 switch for automatic -0- manual automatico -0- manuale... -
Page 6: Electrical And Mechanical Characteristics
4. CARATTERISTICHE ELETTRICHE E MECCANICHE 4. ELECTRICAL AND MECHANICAL CHARACTERISTICS THREE-PHASE 400Vac ±10% OPERATING CODE APPROX. POWER DIMENSIONS WEIGHT CURRENT (A) 3x(7-10) SQ720.00 3 x( 9-12,5) S Q720 .01 12,5 9-12,5) S Q720 .09 3x( 11-16) S Q720 .02 3x( 11-16) S Q720 .10 17,5 S Q720 .03... -
Page 7: Optional
5. OPTIONAL 5. OPTIONALS TYPE CODE Relè mancanza e sequenza fasi / Lack and sequence of phases relay OP100.04 Relè mancanza e sequenza fasi, minima e massima tensione / OP100.04/1 Lack and sequence of phases relay, minimum and maximum voltage Relè... -
Page 8: Wiring Diagram
6. SCHEMA DI COLLEGAMENTO 6. WIRING DIAGRAM LINEA DI ALIMENTAZIONE POWER SUPPLY 400 Vac 50/60 Hz MOTORE 1 MOTORE 2 MOTORE 3 MOTOR 1 MOTOR 2 MOTOR 3 LEGENDA / KEY X1 - X2 Galleggiante di minimo o pressostato mot.1 / Minimum float switch or pressure switch mot.1 X3 - X4 Galleggiante di massimo mot.1 / Maximum float switch or pressure switch mot. -
Page 9: Application
7. IMPIEGO 7. APPLICATION Lo START DELTA è un quadro con The START DELTA is a control panel with apparecchiatura elettromeccanica. electromechanical equipement. Può essere utilizzato per qualsiasi tipo di It can be used for any application that requires a applicazione che necessita un avviamento Star - Delta starting. -
Page 10: Declaration Of Conformity
CEI EN60439-1, EN 61000-6-3, EN 61000-6-1 CEI EN60439-1, EN 61000-6-3, EN 61000-6-1 DIN VDE 0113/EN60204-1 / IEC 204-1. DIN VDE 0113/EN60204-1 / IEC 204-1. SALUPO S.A.S. SALUPO S.A.S. Responsabile Ufficio Tecnico Technical Dep. Manager P.I. Salupo Ivan P.I. Salupo Ivan... - Page 12 SALUPO Via Laganeto, 129 98070 Rocca di Caprileone (ME) ITALY Tel.:+39 - (0) 941 - 950216 Fax:+39 - (0) 941 - 958777 www.salupoquadri.com e-mail: salupo@salupoquadri.com UNI EN ISO 9001:2008...
