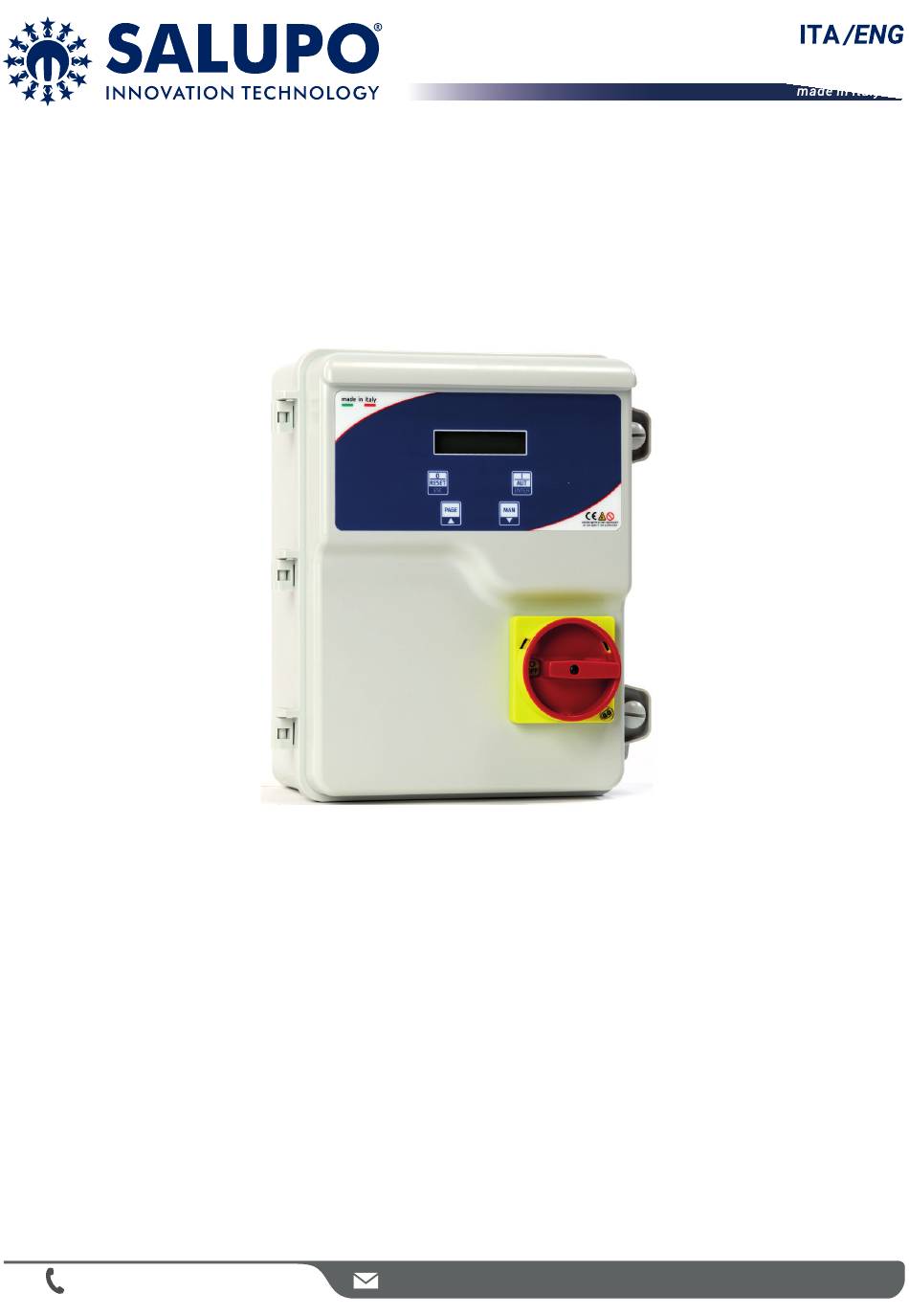

rev.3 05/03/2020
DUAL MOTOR PLUS
SA633.xx / SA636.xx
MANUALE DI ISTRUZIONE E INSTALLAZIONE
INSTRUCTION AND INSTALLATION MANUAL

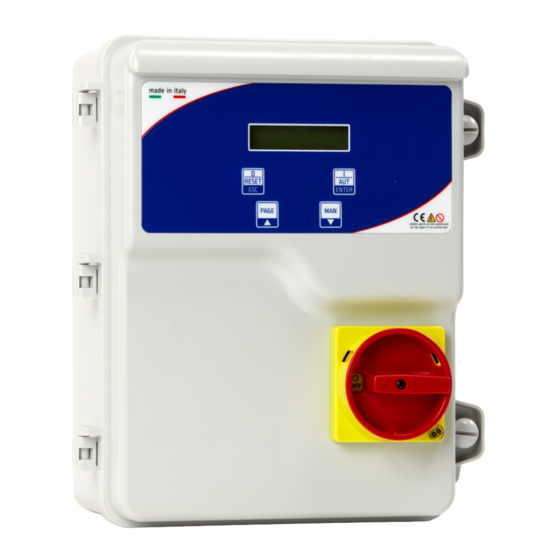

Quadro elettronico avviamento diretto 2 motori per pressurizzazione con display e
sezionatore blocca porta.
Direct starting electronic control panel 2 motors for pressurization with display and general
disconnecting switch with door lock.
CUSTOMER SERVICE
customer.service@salupoquadri.com
( )
+39 0 941.1820216

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Dual Motor Plus and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SALUPO Dual Motor Plus

Summary of Contents for SALUPO Dual Motor Plus

  • Page 1 05/03/2020 DUAL MOTOR PLUS SA633.xx / SA636.xx MANUALE DI ISTRUZIONE E INSTALLAZIONE INSTRUCTION AND INSTALLATION MANUAL Quadro elettronico avviamento diretto 2 motori per pressurizzazione con display e sezionatore blocca porta. Direct starting electronic control panel 2 motors for pressurization with display and general disconnecting switch with door lock.

  • Page 2: Table Of Contents

    INDICE 1. Istruzioni generali per l’installazione 2. Avvertenze 3. Esempi applicativi 4. Schemi di collegamento 4.1 Schema di collegamento SA633.xx 4.2 Schema di collegamento SA636.xx 5. Programmazione 5.1 Programmazione rapida 5.2 Applicazione 4-20mA bar 5.3 Programmazione avanzata 10-11 6. Funzionamento generale del quadro 6.1 Funzionamento generale 6.2 Applicazione booster di pressione 6.3 Applicazione 4-20mA bar...

  • Page 3: Istruzioni Generali Per L'installazione

    1. ISTRUZIONI GENERALI PER L’INSTALLAZIONE ITALIANO Assicurarsi che la linea sia protetta, secondo le normative, in funzione dell'applicazione. Accertarsi che la potenza e la corrente di targa del motore rispecchino i limiti di impiego del quadro. Installare il quadro in ambienti adatti al suo grado di protezione IP65. Per il fissaggio dell'involucro, utilizzare le staffe per i box 03-04 e le apposite predisposizioni per i restanti box.

  • Page 4: Esempi Applicativi

    3. ESEMPI APPLICATIVI Di seguito vengono illustrati alcuni esempi pratici delle applicazioni che è possibile realizzare con il quadro DUAL MOTOR PLUS. BOOSTER DI PRESSIONE G.MIN LEGENDA COMPONENTI Galleggiante acque pulite Sonda di livello Pressostato...
  • Page 5 3. ESEMPI APPLICATIVI ITALIANO Di seguito vengono illustrati alcuni esempi pratici delle applicazioni che è possibile realizzare con il quadro DUAL MOTOR PLUS. 4-20mA bar TRANSD. TRANSD. 4-20m A 4-20m A G.MIN LEGENDA COMPONENTI Galleggiante acque pulite Sonda di livello...

  • Page 6: Schemi Di Collegamento

    4. SCHEMI DI COLLEGAMENTO 4.1 Schema di collegamento SA633.xx SCHEDA ESPANSIONE 3 4 5 6 7 8 9 10 G.MIN G.MAX1 G.MAX2 G.ALAR ANALOG PR.STA PR.EME MOTOR 1 MOTOR 2 4-20mA MOTORE 1 MOTORE 2 LEGENDA SONDE DI LIVELLO O GALLEGGIANTE MINIMO LINEA DI ALIMENTAZIONE SONDE DI LIVELLO O GALLEGGIANTE MAX1 230 Vac 50/60 Hz...

  • Page 7: Schema Di Collegamento Sa636

    ITALIANO 4. SCHEMI DI COLLEGAMENTO 4.2 Schema di collegamento SA636.xx SCHEDA ESPANSIONE 3 4 5 6 7 8 9 10 G.MIN G.MAX1 G.MAX2 G.ALAR ANALOG PR.STA PR.EME MOT1 MOT2 SUPPLY 4-20mA LINEA DI ALIMENTAZIONE 400 Vac 50/60 Hz MOTORE 1 MOTORE 2 LEGENDA SONDE DI LIVELLO O GALLEGGIANTE MINIMO...

  • Page 8: Programmazione

    5. PROGRAMMAZIONE 5.1 Programmazione rapida IDIOMA ESPANOL V2.0 LANGUE FRANCAISE V2.0 ACCENSIONE QUADRO LANGUAGE FUNZIONAMENTO ENGLISH V2.0 4-20mA bar LINGUA FUNZIONAMENTO ITALIANO V2.0 BOOSTER DI PRES. LINGUA FUNZIONAMENTO SETUP PREMI ITALIANO V2.0 BOOSTER DI PRES. PAGE + MAN 10s LA CENTRALINA HA ESEGUITO IN MODO CORRETTO LA PROCEDURA DI AUTOAPPRENDIMENTO PREMUTO SI VISUALIZZA LA RESTANTE PARTE AUTOAPPR.

  • Page 9: Applicazione 4-20Ma Bar

    5. PROGRAMMAZIONE ITALIANO 5.2 Applicazione 4-20mA bar SERVE AD IMPOSTARE IL FONDO SCALA DEL TRASDUTTORE UTILIZZATO TRASDUTTORE 25 bar SERVE AD IMPOSTARE LA SERVE AD IMPOSTARE LA PRESSIONE NECESSARIA PER PRESSIONE NECESSARIA PER AVVIARE IL MOTORE DI SOCCORSO AVVIARE IL PRIMO MOTORE TRASDUTTORE 25bar: 0.1 ÷...

  • Page 10: Programmazione Avanzata

    5. PROGRAMMAZIONE 5.3 Programmazione avanzata OFF. ESCLUDE IL CONTROLLO SULLA CORRENTE MINIMA CORRENTE MINIMA MOT.1 SERVE AD IMPOSTARE LA SERVE AD IMPOSTARE LA SERVE AD IMPOSTARE LA CORRENTE MASSIMA DI CORRENTE MASSIMA DI CORRENTE MINIMA SOVRACCARICO DEL MOTORE SOVRACCARICO DEL MOTORE DEL MOTORE RANGE 0.5 ÷...
  • Page 11 5. PROGRAMMAZIONE ITALIANO STABILE AVVIA IL MOTORE CON UN SERVE AD IMPOSTARE IL NUMERO IMPULSO SUL PULSANTE MAN; MASSIMO DI AVVIAMENTI MOTORE ARRESTA IL MOTORE CON UN SERVE AD IMPOSTARE IN UN’ORA IMPULSO SUL PULSANTE RESET L’ATTESA PRESENZA RETE RANGE 1 ÷ 30min MAX AVVIAMENTI PULSANTE MANUALE ATTESA PRESENZA...

  • Page 12: Funzionamento Generale Del Quadro

    6. FUNZIONAMENTO GENERALE DEL QUADRO 6.1 Funzionamento generale ACCENSIONE QUADRO QUESTA SCHERMATA VIENE VISUALIZZATA SOLO SE LA FUNZIONE ATTESA RETE È ABILITATA NEL MENÙ SETUP. PER ESCLUDERE IL TEMPO DI ATTESA PREMERE RESET ATTESA RETE 1 m RESET PER AVVIO A SEGUIRE SI VISUALIZZANO LE SCHERMATE DI FUNZIONAMENTO RELATIVE ALL’APPLICAZIONE SCELTA SETUP PREMI...

  • Page 13: Applicazione 4-20Ma Bar

    6. FUNZIONAMENTO GENERALE DEL QUADRO ITALIANO 6.3 Applicazione 4-20mA bar SERVE AD AVVIARE MANUALMENTE I MOTORI MOTORE 1 MANUALE MOTORE 2 MANUALE 13.2 A 13.2 A SOLO IN MODALITÀ PULSANTE MANUALE STABILE LE SEGUENTI SCHERMATE VISUALIZZANO: MOTORE 1 STOP MOTORE 2 STOP - TENSIONE MISURATA 0.0 A 0.0 A...

  • Page 14: Data Logger

    8. DATA LOGGER 8.1 Data logger allarmi Il data logger allarmi serve a visualizzare in ordine decrescente gli ultimi 20 allarmi salvati. La centralina insieme all’allarme registra anche le ore di funzionamento dei motori in cui è stato generato. ACCENSIONE QUADRO AL.

  • Page 15: Messaggi Di Allarme

    9. MESSAGGI DI ALLARME ITALIANO DATA SCHERMATA DESCRIZIONE LOGGER Se la corrente assorbita dai motori 1 o 2 supera quella impostata nel setup, CORRENTE MAX 1 la centralina spegne il motore ed il display visualizza il seguente PREMI RESET messaggio. Se la corrente assorbita dai motori 1 o 2 risulta inferiore a quella impostata CORRENTE MIN.
  • Page 16 INDEX 1. General instructions for installing 2. Warnings 3. Application examples 18-19 4. Wiring diagrams 4.1 Wiring diagram SA633.xx 4.2 Wiring diagram SA636.xx 5. Programming 5.1 Fast programming 5.2 Application 4-20mA bar 5.3 Advanced programming 24-25 6. General functioning of the control panel 6.1 General functioning 6.2 Application pressure booster 6.3 Application 4-20mA bar...
  • Page 17 ENGLISH 1. GENERAL INSTRUCTIONS FOR INSTALLING Make sure power supply is protected up to standard depending on application. The power of the motor has to be within the control panel's limits of use. Install the control panel in an environment appropriate to its IP65 degree of protection. To fix the enclosure, use the brackets for the boxes 03-04 and the special predispositions for the remaining boxes.
  • Page 18 3. APPLICATION EXAMPLES Below are some practical examples of applications that can be implemented with the DUAL MOTOR PLUS control panel. PRESSURE BOOSTER G.MIN COMPONENTS KEY Float switch for clean water Level probe Pressure switch...
  • Page 19 3. APPLICATION EXAMPLES ENGLISH Below are some practical examples of applications that can be implemented with the DUAL MOTOR PLUS control panel. 4-20mA bar TRANSD. TRANSD. 4-20m A 4-20m A G.MIN COMPONENTS KEY Float switch for clean water Level probe 4-20mA pressure transducer...
  • Page 20 4. WIRING DIAGRAMS Wiring diagram EXPANSION BOARD 3 4 5 6 7 8 9 10 G.MIN G.MAX1 G.MAX2 G.ALAR ANALOG PR.STA PR.EME MOTOR 1 MOTOR 2 4-20mA MOTOR 1 MOTOR 2 LEVEL PROBES OR MINIMUM FLOAT SWITCH POWER SUPPLY LEVEL PROBES OR MAX1 FLOAT SWITCH 230 Vac 50/60 Hz START PRESSURE SWITCH EMERGENCY PRESSURE SWITCH...
  • Page 21 4. WIRING DIAGRAMS ENGLISH 4.2 Wiring diagram SA636.xx EXPANSION BOARD 3 4 5 6 7 8 9 10 G.MIN G.MAX1 G.MAX2 G.ALAR ANALOG PR.STA PR.EME MOT1 MOT2 SUPPLY 4-20mA POWER SUPPLY 400 Vac 50/60 Hz MOTOR 1 MOTOR 2 LEVEL PROBES OR MINIMUM FLOAT SWITCH LEVEL PROBES OR MAX1 FLOAT SWITCH START PRESSURE SWITCH EMERGENCY PRESSURE SWITCH...
  • Page 22 5. PROGRAMMING 5.1 Fast programming IDIOMA ESPANOL V2.0 LANGUE FRANCAISE V2.0 IGNITION CONTROL PANEL OPERATION LANGUAGE 4-20mA bar ENGLISH V2.0 LINGUA OPERATION ITALIANO V2.0 PRESSURE BOOSTER LANGUAGE OPERATION SETUP PRSS ENGLISH V2.0 PRESSURE BOOSTER PAG E + MAN 10s THE MOTHERBOARD HAS CORRECTLY PERFORMED THE AUTO-LEARNING PROCEDURE PRESSING IT YOU WILL SEE THE REMAINING PART MOT.
  • Page 23 5. PROGRAMMING ENGLISH 5.2 Application 4-20mA bar IT IS USED TO SET THE FULL SCALE OF THE TRANSDUCER USED TRANSDUCER 25 bar IT IS USED TO SET THE IT IS USED TO SET THE NECESSARY PRESSURE REQUIRED TO PRESSURE TO START THE START THE MOTOR RESCUE MOTOR TRANSDUCER 25bar: 0.1 ÷...
  • Page 24 5. PROGRAMMING Advanced programming OFF EXCLUDES THE CONTROL ON THE MINIMUM CURRENT MINIMUM CURRENT MOT.1 IT IS USED TO SET THE IT IS USED TO SET THE IT IS USED TO SET THE OVERLOAD MAXIMUM CURRENT MINIMUM CURRENT OVERLOAD MAXIMUM CURRENT OF THE MOTOR OF THE MOTOR OF THE MOTOR...
  • Page 25 5. PROGRAMMING ENGLISH STABLE STARTS THE MOTOR WITH A PULSE ON THE MAN BUTTON; IT IS USED TO SET THE MAXIMUM STOPS THE MOTOR WITH A PULSE IT IS USED TO SET THE NUMBER OF STARTS PER HOUR ON THE RESET BUTTON MAINS SUPPLY WAITING RANGE 1 ÷...
  • Page 26 6. GENERAL FUNCTIONING OF THE CONTROL PANEL General functioning IGNITION CONTROL PANEL THIS SCREEN IS DISPLAYED ONLY IF THE MAINS SUPPLY WAITING FUNCTION IS ENABLED IN THE SETUP MENU. TO EXCLUDE THE WAITING TIME PRESS RESET MAINS WAIT. 1 m RESET TO START THE OPERATION SCREENS RELATING TO THE CHOSEN APPLICATION ARE DISPLAYED BELOW...
  • Page 27 6. GENERAL FUNCTIONING OF THE CONTROL PANEL ENGLISH 6.3 Application 4-20mA bar IT IS USED TO START THE MOTORS MANUALLY MANUAL MOTOR 1 MANUAL MOTOR 2 13.2 A 13.2 A ONLY IN STABLE MANUAL BUTTON MODE THE FOLLOWING SCREENS DISPLAY: STOP MOTOR 1 STOP MOTOR 2 - MEASURED VOLTAGE...
  • Page 28 8. DATA LOGGER 8.1 Alarm data logger The alarm data logger is used to display the last 20 stored alarms in descending order. The motherboard together with the alarm also records the motor operating hours in which it was generated. IGNITION CONTROL PANEL AL.
  • Page 29 9. ALARM MESSAGES ENGLISH DATA SCREEN DESCRIPTION LOGGER MAX. 1 CURRENT If the current absorbed by motors 1 or 2 exceeds the one set in the setup, the motherboard will turn off the motor and the display will show the following PRESS RESET message.

  • Page 30: Smaltimento Di Vecchi Apparecchi Elettrici Ed Elettronici

    98070 Torrenova (ME) Dichiara che: gli avviatori diretti DUAL MOTOR PLUS Monofase e Trifase sono conformi ai requisiti di protezione in materia di sicurezza (bassa tensione) e di compatibilità elettromagnetica specifici previsti dalle Direttive della Comunità Europea 2006/95/CEE del 16 Gennaio 2007, 2004/108/CE del 10 Novembre 2007, 93/68/CEE del 22 Luglio 1993.

  • Page 31: Certificato Di Garanzia

    Dear customer, Salupo S.r.l. would like to thank you for your preference. The product you have purchased is covered by the warranty as shown below. We guarantee the quality and smooth operation of our products up to 24 months, starting from the date of purchase, against manufacturing defects and except for the following items for which we guarantee up to 12 months: SQ702.xx;...
  • Page 32 C/da Pietra di Roma Via Vicolo VI, n°2 98070 Torrenova (ME) ITALY Tel.:+39 - 0941 - 950216 Fax:+39 - 0941 - 958777 www.salupoquadri.com e-mail: info@salupoquadri.com...
