Çıkış tarafında aşağıdakileri sağlayın:
• Basınç kayıplarını azaltmak ve pompanın maksimum işletme basıncına dayanmak amacıyla
bütün boruların ve elemanların yeterli boyutlara sahip olması.
• Çıkış akışını düzenlemek üzere bir geçit valfinin takılmış olması.
• Özellikle yükseklik farkları ve uzun boru tesisatı halinde olası su çekicine karşı bir çek val-
finin monte edilmiş olması.
• Hasarları ve çıkış flanşının olası kırılmasını engelleme amaçlı ankrajların ve desteklerin
uygun şekilde sabitlenmiş olması.

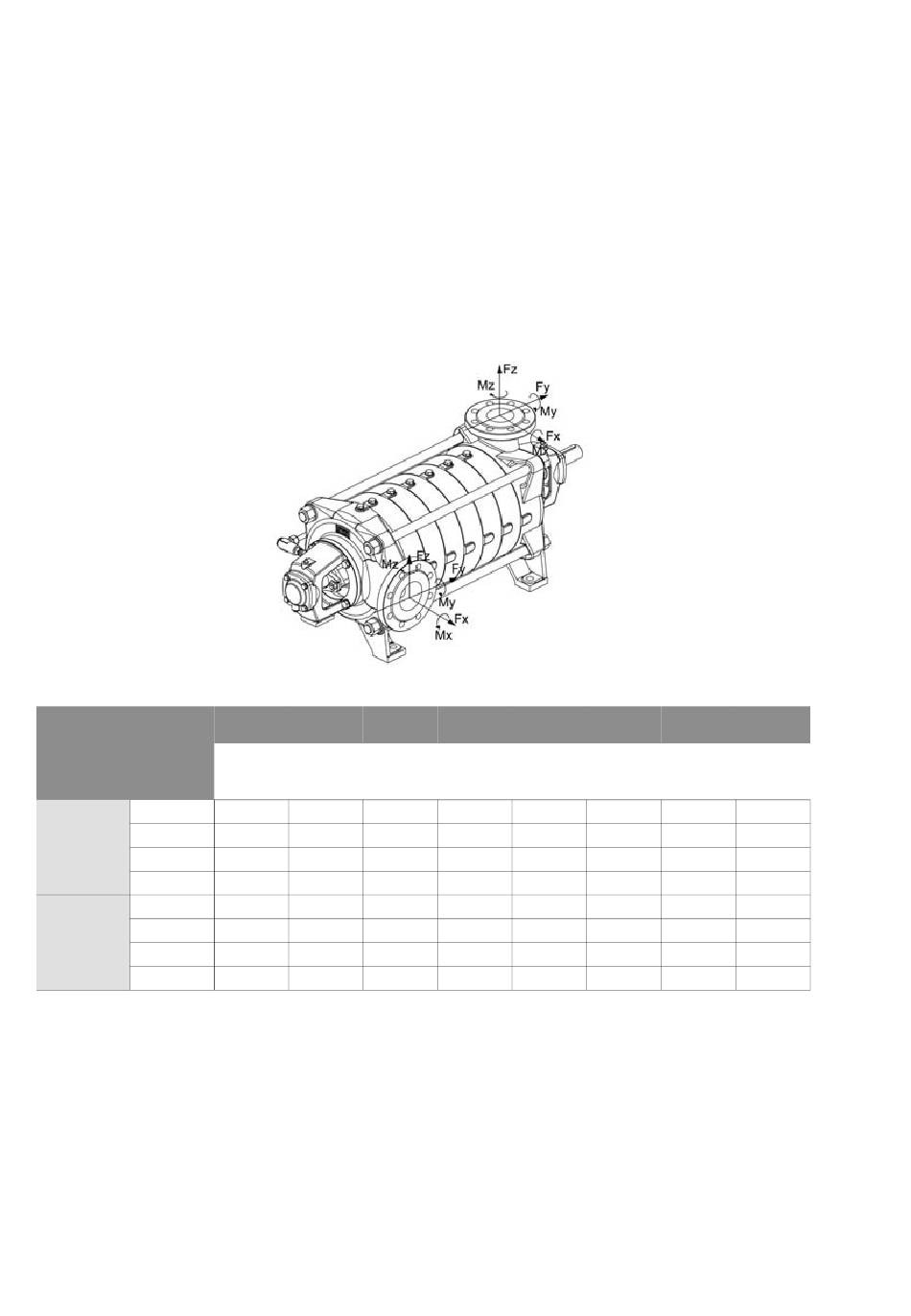

Pompa flanşları üzerinde izin verilen maksimum güçler ve momentler
Zeox FIRST H
Flanşlar
DN
Giriş 65
flanşı
80
100
150
Çıkış 50
flanşı
65
80
125
66
Fy Fz Fx
550 1300 550
650 1600 650
750 1800 750
950 3400 950
600 1400 600
600 1400 600
700 1400 400
900 2250 900
ΣF My Mz
N
1515 400 300
1545 200 400
2090 700 600
3660 1200 800
1640 400 300
1640 400 300
1715 500 400
2085 800 600
Mx ΣM
400 640
500 810
700 1060
1000 1755
500 710
500 710
600 880
750 1250
