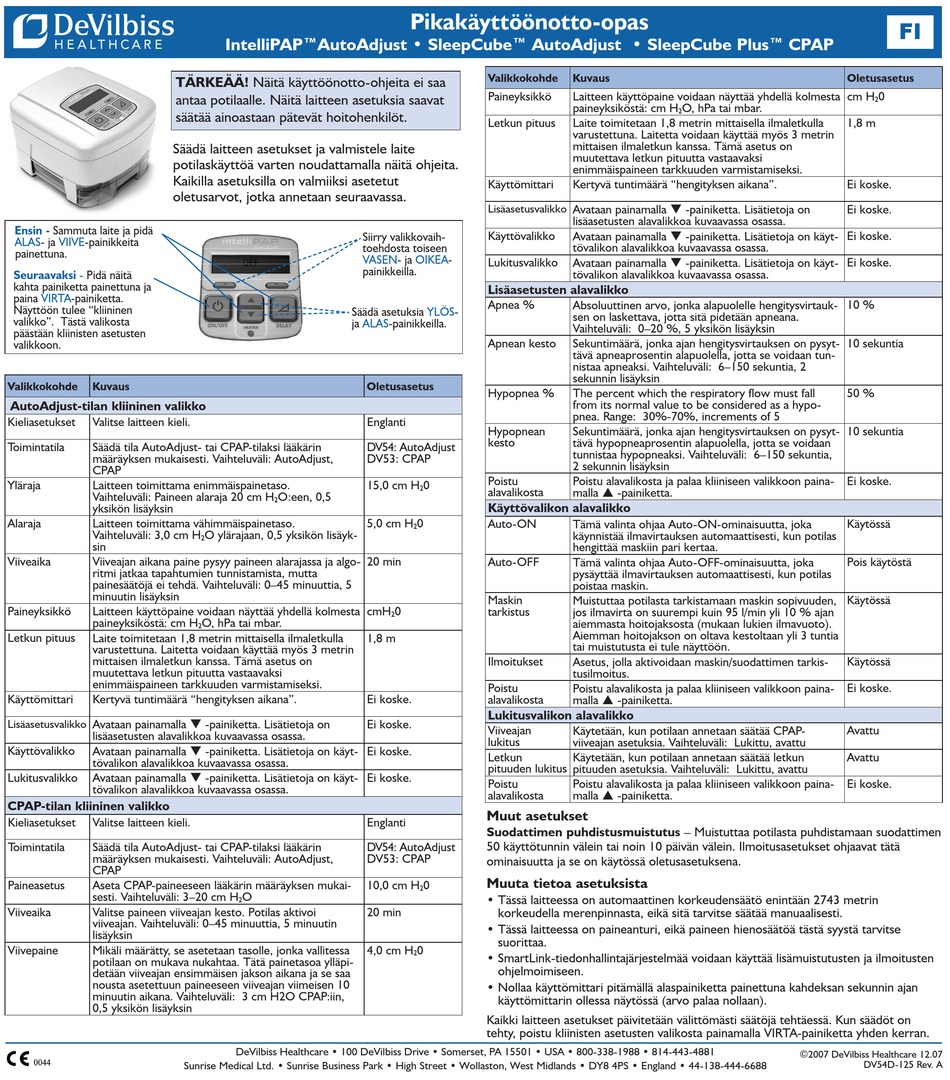

DeVilbiss IntelliPAP AutoAdjust Quick Setup Manual page 8

TÄRKEÄÄ! Näitä käyttöönotto-ohjeita ei saa
antaa potilaalle. Näitä laitteen asetuksia saavat
säätää ainoastaan pätevät hoitohenkilöt.
Säädä laitteen asetukset ja valmistele laite
potilaskäyttöä varten noudattamalla näitä ohjeita.
Kaikilla asetuksilla on valmiiksi asetetut
oletusarvot, jotka annetaan seuraavassa.
Ensin -
Sammuta laite ja pidä
ALAS- ja VIIVE-painikkeita
painettuna.
Seuraavaksi - Pidä näitä
kahta painiketta painettuna ja
paina VIRTA-painiketta.
Näyttöön tulee "kliininen
valikko". Tästä valikosta
päästään kliinisten asetusten
valikkoon.
Valikkokohde Kuvaus
AutoAdjust-tilan kliininen valikko
Kieliasetukset Valitse laitteen kieli.
Toimintatila Säädä tila AutoAdjust- tai CPAP-tilaksi lääkärin
määräyksen mukaisesti. Vaihteluväli: AutoAdjust,
CPAP
Yläraja Laitteen toimittama enimmäispainetaso.
Vaihteluväli: Paineen alaraja 20 cm H
yksikön lisäyksin
Alaraja Laitteen toimittama vähimmäispainetaso.
Vaihteluväli: 3,0 cm H
sin
Viiveaika
Viiveajan aikana paine pysyy paineen alarajassa ja algo-
ritmi jatkaa tapahtumien tunnistamista, mutta
painesäätöjä ei tehdä. Vaihteluväli: 0–45 minuuttia, 5
minuutin lisäyksin
Paineyksikkö Laitteen käyttöpaine voidaan näyttää yhdellä kolmesta
paineyksiköstä: cm H
Letkun pituus Laite toimitetaan 1,8 metrin mittaisella ilmaletkulla
varustettuna. Laitetta voidaan käyttää myös 3 metrin
mittaisen ilmaletkun kanssa. Tämä asetus on
muutettava letkun pituutta vastaavaksi
enimmäispaineen tarkkuuden varmistamiseksi.
Käyttömittari Kertyvä tuntimäärä "hengityksen aikana".
Lisäasetusvalikko Avataan painamalla  -painiketta. Lisätietoja on
lisäasetusten alavalikkoa kuvaavassa osassa.
Käyttövalikko Avataan painamalla  -painiketta. Lisätietoja on käyt-
tövalikon alavalikkoa kuvaavassa osassa.
Lukitusvalikko
Avataan painamalla  -painiketta. Lisätietoja on käyt-
tövalikon alavalikkoa kuvaavassa osassa.
CPAP-tilan kliininen valikko
Kieliasetukset Valitse laitteen kieli.
Toimintatila Säädä tila AutoAdjust- tai CPAP-tilaksi lääkärin
määräyksen mukaisesti. Vaihteluväli: AutoAdjust,
CPAP
Paineasetus Aseta CPAP-paineeseen lääkärin määräyksen mukai-
sesti. Vaihteluväli: 3–20 cm H
Viiveaika Valitse paineen viiveajan kesto. Potilas aktivoi
viiveajan. Vaihteluväli: 0–45 minuuttia, 5 minuutin
lisäyksin
Viivepaine Mikäli määrätty, se asetetaan tasolle, jonka vallitessa
potilaan on mukava nukahtaa. Tätä painetasoa ylläpi-
detään viiveajan ensimmäisen jakson aikana ja se saa
nousta asetettuun paineeseen viiveajan viimeisen 10
minuutin aikana. Vaihteluväli: 3 cm H2O CPAP:iin,
0,5 yksikön lisäyksin
Sunrise Medical Ltd. • Sunrise Business Park • High Street • Wollaston, West Midlands • DY8 4PS • England • 44-138-444-6688
IntelliPAP™AutoAdjust • SleepCube™ AutoAdjust • SleepCube Plus™ CPAP
Siirry valikkovaih-
toehdosta toiseen
VASEN- ja OIKEA-
painikkeilla.
Säädä asetuksia YLÖS-
ja ALAS-painikkeilla.
Oletusasetus
Englanti
DV54: AutoAdjust
DV53: CPAP
15,0 cm H
O:een, 0,5
2
5,0 cm H
O ylärajaan, 0,5 yksikön lisäyk-
2
20 min
cmH
O, hPa tai mbar.
2
1,8 m
Ei koske.
Ei koske.
Ei koske.
Ei koske.
Englanti
DV54: AutoAdjust
DV53: CPAP
10,0 cm H
O
2
20 min
4,0 cm H
DeVilbiss Healthcare • 100 DeVilbiss Drive • Somerset, PA 15501 • USA • 800-338-1988 • 814-443-4881
Pikakäyttöönotto-opas
Valikkokohde
Paineyksikkö
Letkun pituus
Käyttömittari
Lisäasetusvalikko
Käyttövalikko
Lukitusvalikko
Lisäasetusten alavalikko
Apnea %
Apnean kesto
Hypopnea %
Hypopnean
kesto
Poistu
0
2
alavalikosta
Käyttövalikon alavalikko
0
Auto-ON
2
Auto-OFF
Maskin
0
tarkistus
2
Ilmoitukset
Poistu
alavalikosta
Lukitusvalikon alavalikko
Viiveajan
lukitus
Letkun
pituuden lukitus
Poistu
alavalikosta
Muut asetukset
Suodattimen puhdistusmuistutus – Muistuttaa potilasta puhdistamaan suodattimen
50 käyttötunnin välein tai noin 10 päivän välein. Ilmoitusasetukset ohjaavat tätä
ominaisuutta ja se on käytössä oletusasetuksena.
Muuta tietoa asetuksista
0
2
• Tässä laitteessa on automaattinen korkeudensäätö enintään 2743 metrin
korkeudella merenpinnasta, eikä sitä tarvitse säätää manuaalisesti.
• Tässä laitteessa on paineanturi, eikä paineen hienosäätöä tästä syystä tarvitse
suorittaa.
0
2
• SmartLink-tiedonhallintajärjestelmää voidaan käyttää lisämuistutusten ja ilmoitusten
ohjelmoimiseen.
• Nollaa käyttömittari pitämällä alaspainiketta painettuna kahdeksan sekunnin ajan
käyttömittarin ollessa näytössä (arvo palaa nollaan).
Kaikki laitteen asetukset päivitetään välittömästi säätöjä tehtäessä. Kun säädöt on
tehty, poistu kliinisten asetusten valikosta painamalla VIRTA-painiketta yhden kerran.
Kuvaus
Laitteen käyttöpaine voidaan näyttää yhdellä kolmesta
paineyksiköstä: cm H O, hPa tai mbar.
2
Laite toimitetaan 1,8 metrin mittaisella ilmaletkulla
varustettuna. Laitetta voidaan käyttää myös 3 metrin
mittaisen ilmaletkun kanssa. Tämä asetus on
muutettava letkun pituutta vastaavaksi
enimmäispaineen tarkkuuden varmistamiseksi.
Kertyvä tuntimäärä "hengityksen aikana".
Avataan painamalla  -painiketta. Lisätietoja on
lisäasetusten alavalikkoa kuvaavassa osassa.
Avataan painamalla  -painiketta. Lisätietoja on käyt-
tövalikon alavalikkoa kuvaavassa osassa.
Avataan painamalla  -painiketta. Lisätietoja on käyt-
tövalikon alavalikkoa kuvaavassa osassa.
Absoluuttinen arvo, jonka alapuolelle hengitysvirtauk-
sen on laskettava, jotta sitä pidetään apneana.
Vaihteluväli: 0–20 %, 5 yksikön lisäyksin
Sekuntimäärä, jonka ajan hengitysvirtauksen on pysyt-
tävä apneaprosentin alapuolella, jotta se voidaan tun-
nistaa apneaksi. Vaihteluväli: 6–150 sekuntia, 2
sekunnin lisäyksin
The percent which the respiratory flow must fall
from its normal value to be considered as a hypo-
pnea. Range: 30%-70%, increments of 5
Sekuntimäärä, jonka ajan hengitysvirtauksen on pysyt-
tävä hypopneaprosentin alapuolella, jotta se voidaan
tunnistaa hypopneaksi. Vaihteluväli: 6–150 sekuntia,
2 sekunnin lisäyksin
Poistu alavalikosta ja palaa kliiniseen valikkoon paina-
malla  -painiketta.
Tämä valinta ohjaa Auto-ON-ominaisuutta, joka
käynnistää ilmavirtauksen automaattisesti, kun potilas
hengittää maskiin pari kertaa.
Tämä valinta ohjaa Auto-OFF-ominaisuutta, joka
pysäyttää ilmavirtauksen automaattisesti, kun potilas
poistaa maskin.
Muistuttaa potilasta tarkistamaan maskin sopivuuden,
jos ilmavirta on suurempi kuin 95 l/min yli 10 % ajan
aiemmasta hoitojaksosta (mukaan lukien ilmavuoto).
Aiemman hoitojakson on oltava kestoltaan yli 3 tuntia
tai muistutusta ei tule näyttöön.
Asetus, jolla aktivoidaan maskin/suodattimen tarkis-
tusilmoitus.
Poistu alavalikosta ja palaa kliiniseen valikkoon paina-
malla  -painiketta.
Käytetään, kun potilaan annetaan säätää CPAP-
viiveajan asetuksia. Vaihteluväli: Lukittu, avattu
Käytetään, kun potilaan annetaan säätää letkun
pituuden asetuksia. Vaihteluväli: Lukittu, avattu
Poistu alavalikosta ja palaa kliiniseen valikkoon paina-
malla  -painiketta.
fi
Oletusasetus
cm H 0
2
1,8 m
Ei koske.
Ei koske.
Ei koske.
Ei koske.
10 %
10 sekuntia
50 %
10 sekuntia
Ei koske.
Käytössä
Pois käytöstä
Käytössä
Käytössä
Ei koske.
Avattu
Avattu
Ei koske.
©2007 DeVilbiss Healthcare 12.07
DV54D-125 Rev. A
