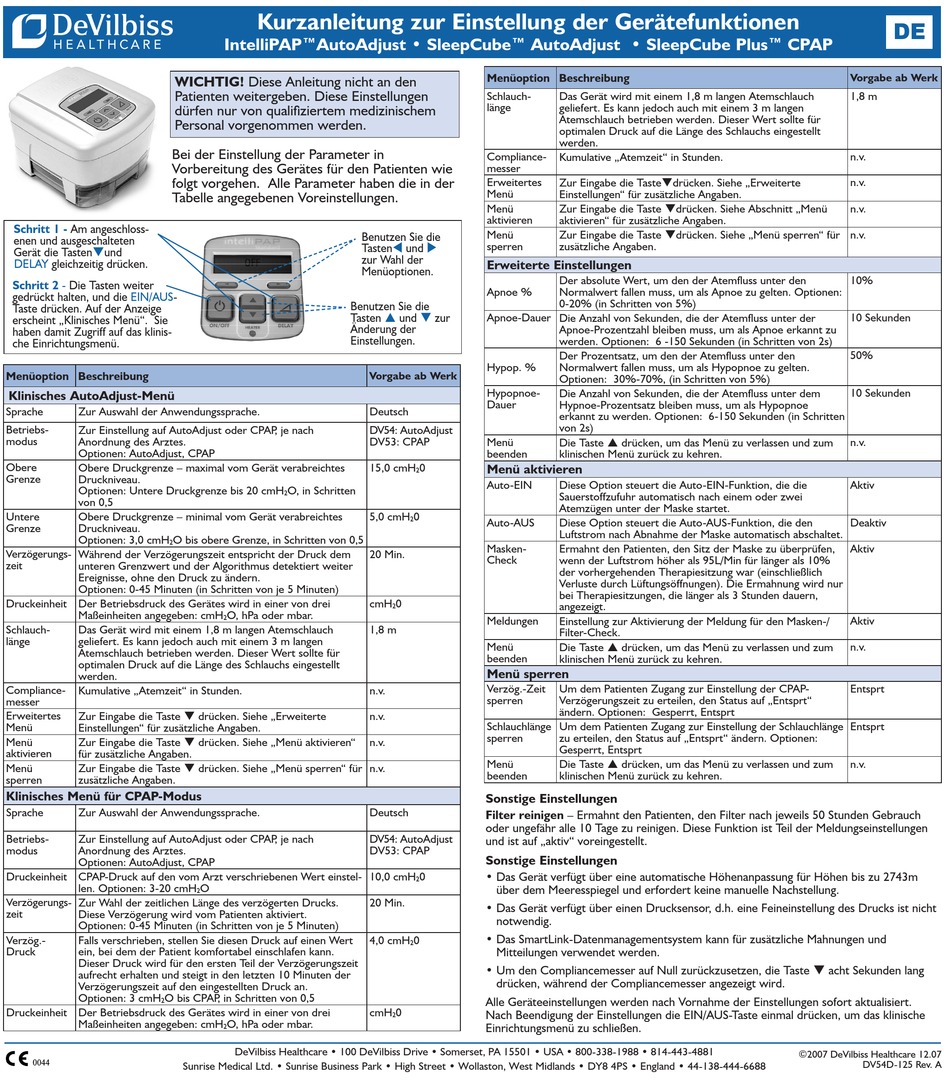

DeVilbiss IntelliPAP AutoAdjust Quick Setup Manual page 4

WICHTIG! Diese Anleitung nicht an den
Patienten weitergeben. Diese Einstellungen
dürfen nur von qualifiziertem medizinischem
Personal vorgenommen werden.
Bei der Einstellung der Parameter in
Vorbereitung des Gerätes für den Patienten wie
folgt vorgehen. Alle Parameter haben die in der
Tabelle angegebenen Voreinstellungen.
Schritt 1 - Am angeschloss-
enen und ausgeschalteten
Gerät die Tastenund
DELAY gleichzeitig drücken.
Schritt 2 - Die Tasten weiter
gedrückt halten, und die EIN/AUS-
Taste drücken. Auf der Anzeige
erscheint „Klinisches Menü". Sie
haben damit Zugriff auf das klinis-
che Einrichtungsmenü.
Menüoption Beschreibung
Klinisches AutoAdjust-Menü
Sprache Zur Auswahl der Anwendungssprache.
Betriebs- Zur Einstellung auf AutoAdjust oder CPAP , je nach
modus Anordnung des Arztes.
Optionen: AutoAdjust, CPAP
Obere Obere Druckgrenze – maximal vom Gerät verabreichtes
Grenze
Druckniveau.
Optionen: Untere Druckgrenze bis 20 cmH
von 0,5
Untere Obere Druckgrenze – minimal vom Gerät verabreichtes
Grenze Druckniveau.
Optionen: 3,0 cmH O bis obere Grenze, in Schritten von 0,5
2
Verzögerungs- Während der Verzögerungszeit entspricht der Druck dem
zeit unteren Grenzwert und der Algorithmus detektiert weiter
Ereignisse, ohne den Druck zu ändern.
Optionen: 0-45 Minuten (in Schritten von je 5 Minuten)
Druckeinheit Der Betriebsdruck des Gerätes wird in einer von drei
Maßeinheiten angegeben: cmH
Schlauch- Das Gerät wird mit einem 1,8 m langen Atemschlauch
länge
geliefert. Es kann jedoch auch mit einem 3 m langen
Atemschlauch betrieben werden. Dieser Wert sollte für
optimalen Druck auf die Länge des Schlauchs eingestellt
werden.
Compliance- Kumulative „Atemzeit" in Stunden.
messer
Erweitertes
Zur Eingabe die Taste  drücken. Siehe „Erweiterte
Menü Einstellungen" für zusätzliche Angaben.
Menü
Zur Eingabe die Taste  drücken. Siehe „Menü aktivieren"
aktivieren für zusätzliche Angaben.
Menü
Zur Eingabe die Taste  drücken. Siehe „Menü sperren" für
sperren zusätzliche Angaben.
Klinisches Menü für CPAP-Modus
Sprache Zur Auswahl der Anwendungssprache.
Betriebs- Zur Einstellung auf AutoAdjust oder CPAP , je nach
modus Anordnung des Arztes.
Optionen: AutoAdjust, CPAP
Druckeinheit CPAP-Druck auf den vom Arzt verschriebenen Wert einstel-
len. Optionen: 3-20 cmH
Verzögerungs- Zur Wahl der zeitlichen Länge des verzögerten Drucks.
zeit Diese Verzögerung wird vom Patienten aktiviert.
Optionen: 0-45 Minuten (in Schritten von je 5 Minuten)
Verzög.- Falls verschrieben, stellen Sie diesen Druck auf einen Wert
Druck ein, bei dem der Patient komfortabel einschlafen kann.
Dieser Druck wird für den ersten Teil der Verzögerungszeit
aufrecht erhalten und steigt in den letzten 10 Minuten der
Verzögerungszeit auf den eingestellten Druck an.
Optionen: 3 cmH O bis CPAP , in Schritten von 0,5
2
Druckeinheit Der Betriebsdruck des Gerätes wird in einer von drei
Maßeinheiten angegeben: cmH
Sunrise Medical Ltd. • Sunrise Business Park • High Street • Wollaston, West Midlands • DY8 4PS • England • 44-138-444-6688
Kurzanleitung zur Einstellung der Gerätefunktionen
IntelliPAP™AutoAdjust • SleepCube™ AutoAdjust • SleepCube Plus™ CPAP
Benutzen Sie die
Tasten
zur Wahl der
Menüoptionen.
Benutzen Sie die
Tasten
Änderung der
Einstellungen.
Vorgabe ab Werk
Deutsch
DV54: AutoAdjust
DV53: CPAP
15,0 cmH
O, in Schritten
2
5,0 cmH
20 Min.
cmH
O, hPa oder mbar.
2
1,8 m
n.v.
n.v.
n.v.
n.v.
Deutsch
DV54: AutoAdjust
DV53: CPAP
10,0 cmH
O
2
20 Min.
4,0 cmH
cmH
O, hPa oder mbar.
2
DeVilbiss Healthcare • 100 DeVilbiss Drive • Somerset, PA 15501 • USA • 800-338-1988 • 814-443-4881
Menüoption Beschreibung
Schlauch-
Das Gerät wird mit einem 1,8 m langen Atemschlauch
länge geliefert. Es kann jedoch auch mit einem 3 m langen
Atemschlauch betrieben werden. Dieser Wert sollte für
optimalen Druck auf die Länge des Schlauchs eingestellt
werden.
Compliance- Kumulative „Atemzeit" in Stunden.
messer
Erweitertes Zur Eingabe die Tastedrücken. Siehe „Erweiterte
Menü
Einstellungen" für zusätzliche Angaben.
Menü Zur Eingabe die Taste drücken. Siehe Abschnitt „Menü
aktivieren aktivieren" für zusätzliche Angaben.
Menü Zur Eingabe die Taste drücken. Siehe „Menü sperren" für
sperren zusätzliche Angaben.
und

Erweiterte Einstellungen
Der absolute Wert, um den der Atemfluss unter den
Apnoe % Normalwert fallen muss, um als Apnoe zu gelten. Optionen:
0-20% (in Schritten von 5%)
 und  zur Apnoe-Dauer Die Anzahl von Sekunden, die der Atemfluss unter der
Apnoe-Prozentzahl bleiben muss, um als Apnoe erkannt zu
werden. Optionen: 6 -150 Sekunden (in Schritten von 2s)
Der Prozentsatz, um den der Atemfluss unter den
Hypop. % Normalwert fallen muss, um als Hypopnoe zu gelten.
Optionen: 30%-70%, (in Schritten von 5%)
Hypopnoe-
Die Anzahl von Sekunden, die der Atemfluss unter dem
Dauer Hypnoe-Prozentsatz bleiben muss, um als Hypopnoe
erkannt zu werden. Optionen: 6-150 Sekunden (in Schritten
von 2s)
Menü Die Taste  drücken, um das Menü zu verlassen und zum
beenden klinischen Menü zurück zu kehren.
0 Menü aktivieren
2
Auto-EIN Diese Option steuert die Auto-EIN-Funktion, die die
Sauerstoffzufuhr automatisch nach einem oder zwei
Atemzügen unter der Maske startet.
0
2 Auto-AUS Diese Option steuert die Auto-AUS-Funktion, die den
Luftstrom nach Abnahme der Maske automatisch abschaltet.
Masken- Ermahnt den Patienten, den Sitz der Maske zu überprüfen,
Check
wenn der Luftstrom höher als 95L/Min für länger als 10%
der vorhergehenden Therapiesitzung war (einschließlich
Verluste durch Lüftungsöffnungen). Die Ermahnung wird nur
bei Therapiesitzungen, die länger als 3 Stunden dauern,
0
angezeigt.
2
Meldungen Einstellung zur Aktivierung der Meldung für den Masken-/
Filter-Check.
Menü
Die Taste  drücken, um das Menü zu verlassen und zum
beenden klinischen Menü zurück zu kehren.
Menü sperren
Verzög.-Zeit Um dem Patienten Zugang zur Einstellung der CPAP-
sperren Verzögerungszeit zu erteilen, den Status auf „Entsprt"
ändern. Optionen: Gesperrt, Entsprt
Schlauchlänge Um dem Patienten Zugang zur Einstellung der Schlauchlänge
sperren zu erteilen, den Status auf „Entsprt" ändern. Optionen:
Gesperrt, Entsprt
Menü
Die Taste  drücken, um das Menü zu verlassen und zum
beenden klinischen Menü zurück zu kehren.
Sonstige Einstellungen
Filter reinigen – Ermahnt den Patienten, den Filter nach jeweils 50 Stunden Gebrauch
oder ungefähr alle 10 Tage zu reinigen. Diese Funktion ist Teil der Meldungseinstellungen
und ist auf „aktiv" voreingestellt.
Sonstige Einstellungen
0 • Das Gerät verfügt über eine automatische Höhenanpassung für Höhen bis zu 2743m
2
über dem Meeresspiegel und erfordert keine manuelle Nachstellung.
• Das Gerät verfügt über einen Drucksensor, d.h. eine Feineinstellung des Drucks ist nicht
notwendig.
• Das SmartLink-Datenmanagementsystem kann für zusätzliche Mahnungen und
0
2
Mitteilungen verwendet werden.
• Um den Compliancemesser auf Null zurückzusetzen, die Taste  acht Sekunden lang
drücken, während der Compliancemesser angezeigt wird.
Alle Geräteeinstellungen werden nach Vornahme der Einstellungen sofort aktualisiert.
0
Nach Beendigung der Einstellungen die EIN/AUS-Taste einmal drücken, um das klinische
2
Einrichtungsmenü zu schließen.
dE
Vorgabe ab Werk
1,8 m
n.v.
n.v.
n.v.
n.v.
10%
10 Sekunden
50%
10 Sekunden
n.v.
Aktiv
Deaktiv
Aktiv
Aktiv
n.v.
Entsprt
Entsprt
n.v.
