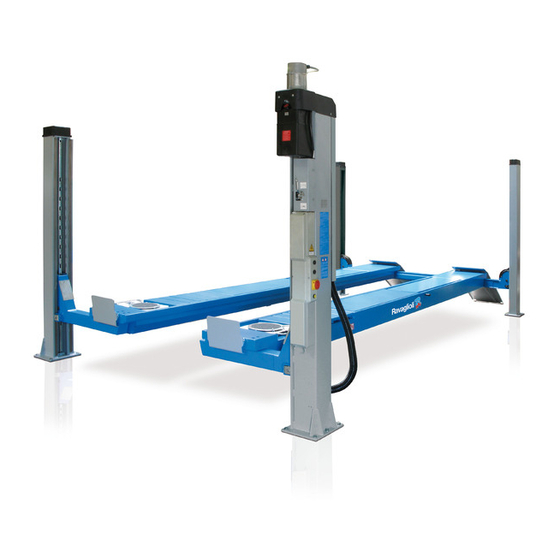

Electro-hydraulic 4 post lift
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
INSTRUCTIONS MUST BE READ THOROUGHLY BEFORE INSTALLING, OPERATING OR MAINTAINING THE LIFT.
Per eventuali chiarimenti interpellare il più vicino rivenditore oppure rivolgersi direttamente a:
Servizio assistenza tecnica: RAVAGLIOLI S.p.A - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna Italia
Tel. (+39) 051 6781511 - Telex 510697 RAV I - Fax (+39) 051 846349 - e-mail: aftersales@ravaglioli.com
For any further information please contact your nearest dealer or speak directly to:
Technical services: RAVAGLIOLI S.p.A. - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna Italy
Phone (+39) 051 6781511 - Telex 510697 RAV I - Fax (+39) 051 846349 - e-mail: aftersales@ravaglioli.com
READ ALL INSTRUCTIONS.
SAVE THIS INSTRUCTIONS
RAV4503 OFU
SOLLEVATORE ELETTROIDRAULICO A 4 COLONNE
ELECTRO-HYDRAULIC 4 POST LIFT
0750-M001-0
ITALIANO: ISTRUZIONI ORIGINALI
ENGLISH: TRANSLATION OF THE ORIGINAL INSTRUCTIONS
Redatto da S.D.T. S.r.l.
0750-M001-0 Rev. n. 2 (07/18)
