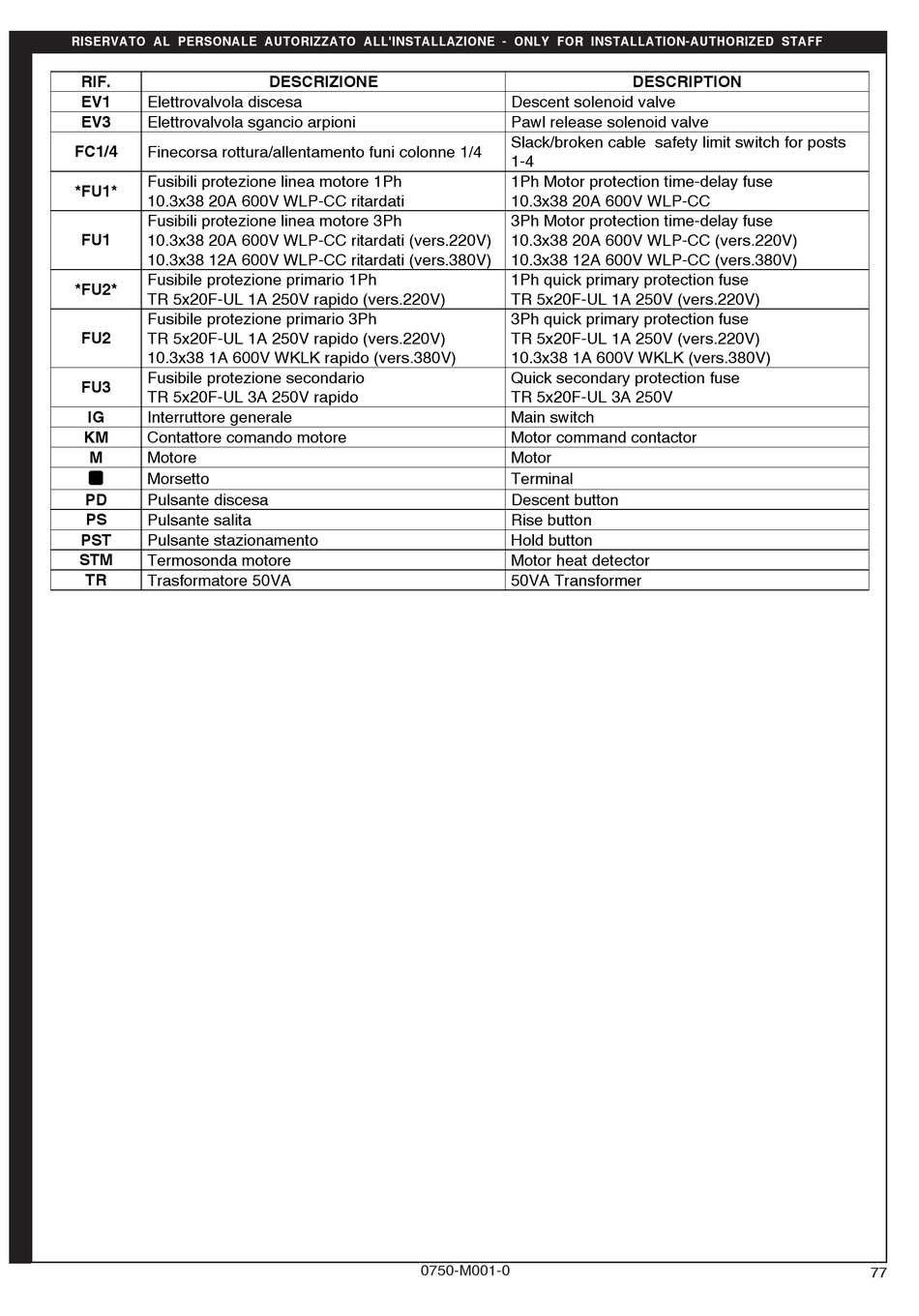

Ravaglioli RAV4503 OFU Translation Of The Original Instructions page 77

RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
RIF.
EV1
Elettrovalvola discesa
EV3 Elettrovalvola sgancio arpioni
FC1/4 Finecorsa rottura/allentamento funi colonne 1/4
Fusibili protezione linea motore 1Ph
*FU1*
10.3x38 20A 600V WLP-CC ritardati
Fusibili protezione linea motore 3Ph
FU1 10.3x38 20A 600V WLP-CC ritardati (vers.220V)
10.3x38 12A 600V WLP-CC ritardati (vers.380V)
Fusibile protezione primario 1Ph
*FU2*
TR 5x20F-UL 1A 250V rapido (vers.220V)
Fusibile protezione primario 3Ph
FU2 TR 5x20F-UL 1A 250V rapido (vers.220V)
10.3x38 1A 600V WKLK rapido (vers.380V)
Fusibile protezione secondario
FU3
TR 5x20F-UL 3A 250V rapido
IG
Interruttore generale
KM Contattore comando motore
M Motore

Morsetto
PD Pulsante discesa
PS Pulsante salita
PST
Pulsante stazionamento
STM Termosonda motore
TR Trasformatore 50VA
DESCRIZIONE
0750-M001-0
DESCRIPTION
Descent solenoid valve
Pawl release solenoid valve
Slack/broken cable safety limit switch for posts
1-4
1Ph Motor protection time-delay fuse
10.3x38 20A 600V WLP-CC
3Ph Motor protection time-delay fuse
10.3x38 20A 600V WLP-CC (vers.220V)
10.3x38 12A 600V WLP-CC (vers.380V)
1Ph quick primary protection fuse
TR 5x20F-UL 1A 250V (vers.220V)
3Ph quick primary protection fuse
TR 5x20F-UL 1A 250V (vers.220V)
10.3x38 1A 600V WKLK (vers.380V)
Quick secondary protection fuse
TR 5x20F-UL 3A 250V
Main switch
Motor command contactor
Motor
Terminal
Descent button
Rise button
Hold button
Motor heat detector
50VA Transformer
