D I T IS GEEN VEIL IG H EI D S PR OD UC T – AL LE E N VO OR BI NN E NG E BR UI K OVE R E EN K O M S TIG IP 4 0 – N EEM
BELANGRIJK: Lees voordat u codes of andere instellingen gaat opgeven de "Safety and Regulatory Guide" en
deze handleiding zorgvuldig door. Gezien de beperkte tijd voor het uitvoeren van de procedure, is het van
belang dat u deze begrijpt voordat u ermee begint.
Montage-instructies Code Handle

NLD

8833-8834-8835
De deurkruk is ontworpen voor deuren van 35
tot 80 mm dik (1 ''– 3 ''). Controleer vóór
installatie of uw deur aan deze vereisten
voldoet.
Voorbereiding: Controleer of alle onderdelen
aanwezig zijn en zorg voor het vereiste
gereedschap, zie pagina 2.
1 Beheerderscode instellen
Vóór montage moet de deurkruk worden
voorzien van een beheerderscode. De
deurkruk is bij levering niet voorzien van een
beheerderscode.

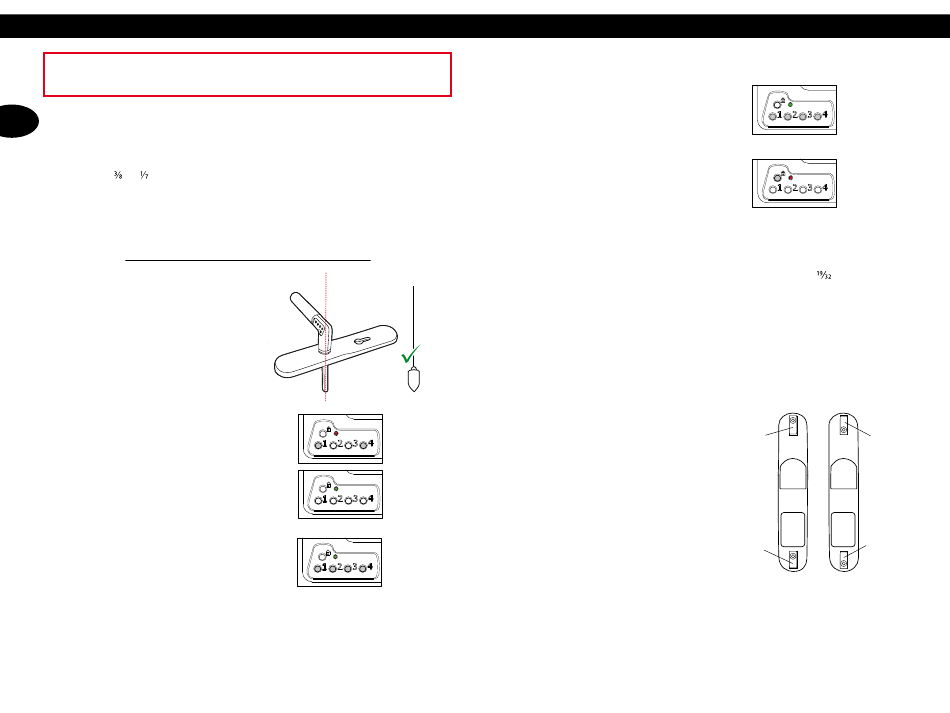

a Houd de deurkruk horizontaal met de
krukstift naar beneden gericht, afb. 1a.
b Houd knoppen 1 en 4 tegelijkertijd
ingedrukt. De LED knippert rood, afb. 1b.
Laat de knoppen los. De rode LED brandt
constant groen.
c Voer een beheerderscode van 6 cijfers in,
afb. 1c. De LED knippert snel groen.
De ingevoerde beheerderscode is nu
geactiveerd.
Opmerking: alle gebruikerscodes worden
gewist als de beheerderscode wordt
gewijzigd. Het is belangrijk om de
beheerderscode te noteren op pagina 36 en
deze zorgvuldig te bewaren.. Herhaal boven-
staande procedure om de beheerderscode
te wijzigen.
2 Ontgrendelen
Voer ten minste één gebruikerscode in, zie
"Instellen of wijzigen van gebruikerscodes"
onder "Bedieningsinstructies Code Handle".
Ontgrendel de deurkruk door het invoeren
van een correcte code met behulp van
knoppen 1 tot 4. Als de code juist is ingevoerd,
gaat de LED groen knipperen. Als het geluid is
ingeschakeld, klinken er ter bevestiging ook
drie korte pieptonen.
28
8830-8831-8832-
®
Plaats de batterijen volgens de instructies
op pagina 3. Lees meer over batterijen in het
gedeelte "Bedieningsinstructies Code Handle
Raadpleeg bij de montage de afbeeldingen op
de uitvouwbare achterflap van de handleiding.
1a
1b
1c
VO O R M O N TAGE E N I NS TAL LATIE VA N HE T P RO D U C T C O N TAC T O P ME T E EN S LO T EN M AK ER
Bij een onjuiste code knippert de LED rood. De
deurkruk blijft ontgrendeld als er een correcte
code is ingevoerd, mits er geen automatische
vergrendeling actief is, zie "Automatische
vergrendeling" onder "Bedieningsinstructies
Code Handle".
3 Vergrendelen
Vergrendel de deurkruk door de knop met het
hangslotsymbool in te drukken, afb. 3. De LED
knippert rood. Als het geluid is ingeschakeld,
".
®
wordt de vergrendeling ook bevestigd met
een pieptoon.
Montage
4 Verwijder de slotbehuizing, afb. 4.
5 Bepaal welke twee gaten gebruikt
moeten worden door de slotbehuizing op
de krukstift te schuiven. Kies twee
zichtbare schroefgaten (1-4), afb. 5.
Eén gat boven de slotbehuizing en één
eronder.
6 Plaats de slotbehuizing terug, afb. 6,
zonder deze met de schroeven vast te
zetten.
7 Plaats de buitenkruk, afb. 7.
8 Hang de boormal op de krukstift aan de
binnenzijde van de deur, 7 of 8 mm,
afb. 8a.
Zorg dat de boormal verticaal op de deur
hangt. Vergelijk hiervoor de hulplijnen
op de mal met de rand van de deur. Met
plakband vastzetten als de mal goed is
geplaatst, afb. 8b.
9 Verwijder de buitenkruk en verwijder de
slotbehuizing, afb. 9.
10 Boor op de twee punten die u in stap 5
hebt afgetekend gaten door de deur met
een boor van minstens 5,5 mm, afb. 10.
Zorg dat de boorgaten loodrecht zijn.
11a Draai de krukstift zodanig dat één van de
platte zijden met de markering "UP" naar
boven wijst. Houd deze in positie bij het
monteren van de buitenkruk volgens
afb. 11b.
11b Monteer de buitenkruk, plaats de
slotbehuizing terug en schroef deze vast,
afb. 11b.
2
3
12 Bepaal de lengte van de schroeven met
deze formule: Schroeflengte = dikte van
de deur + 15 mm ( '').
Kort de schroef in bij de eerste inkeping
zonder schroefdraad zodat de schroef
exact de juiste lengte heeft of iets langer
is dan de berekende lengte, afb. 12. Als de
schroef nu nog te lang is, kort u deze nog
iets verder in.
13 Montage boven = 10 mm. Montage onder
= 7 mm. Plaats Montage boven volgens:
gat 1 of gat 2.
gat 1 gat 2
Montage Montage
boven boven
Montage Montage
onder onder
gat 3 gat 4
Plaats Montage onder volgens: gat 3 of
gat 4. Vastzetten volgens afb. 13.
14 Plaats de binnenkruk, afb. 14a. Aan de
boven- en onderzijde vastzetten met
2,5 mm inbusschroeven, afb. 14b.
29
