COVERAGE (CLUSTER ORIZZONTALE)

La copertura acustica orizzontale di uno speaker per i 3 modelli è:
22.5°. La copertura in un cluster orizzontale si può assumere come
la somma delle singole coperture (es. cluster di 4 VIO C affiancate:
90°).
La copertura verticale è asimmetrica e varia col modello.
VIO C12-C212: +20° -35°.
VIO C15: +15° -30°.
VIO C12 E VIO C15, oltre all'utilizzo in cluster orizzontale ad 1 lay-
er, possono essere utilizzati a 2 layer.
In questo caso si noti come da figura che nel layer superiore gli
speaker sono capovolti: il coverage verticale, grazie al matching
delle trombe acustiche si può quindi assumere:
VIO C12 - cluster a 2 layer - V: 70°
VIO C15 - cluster a 2 layer - V: 60°

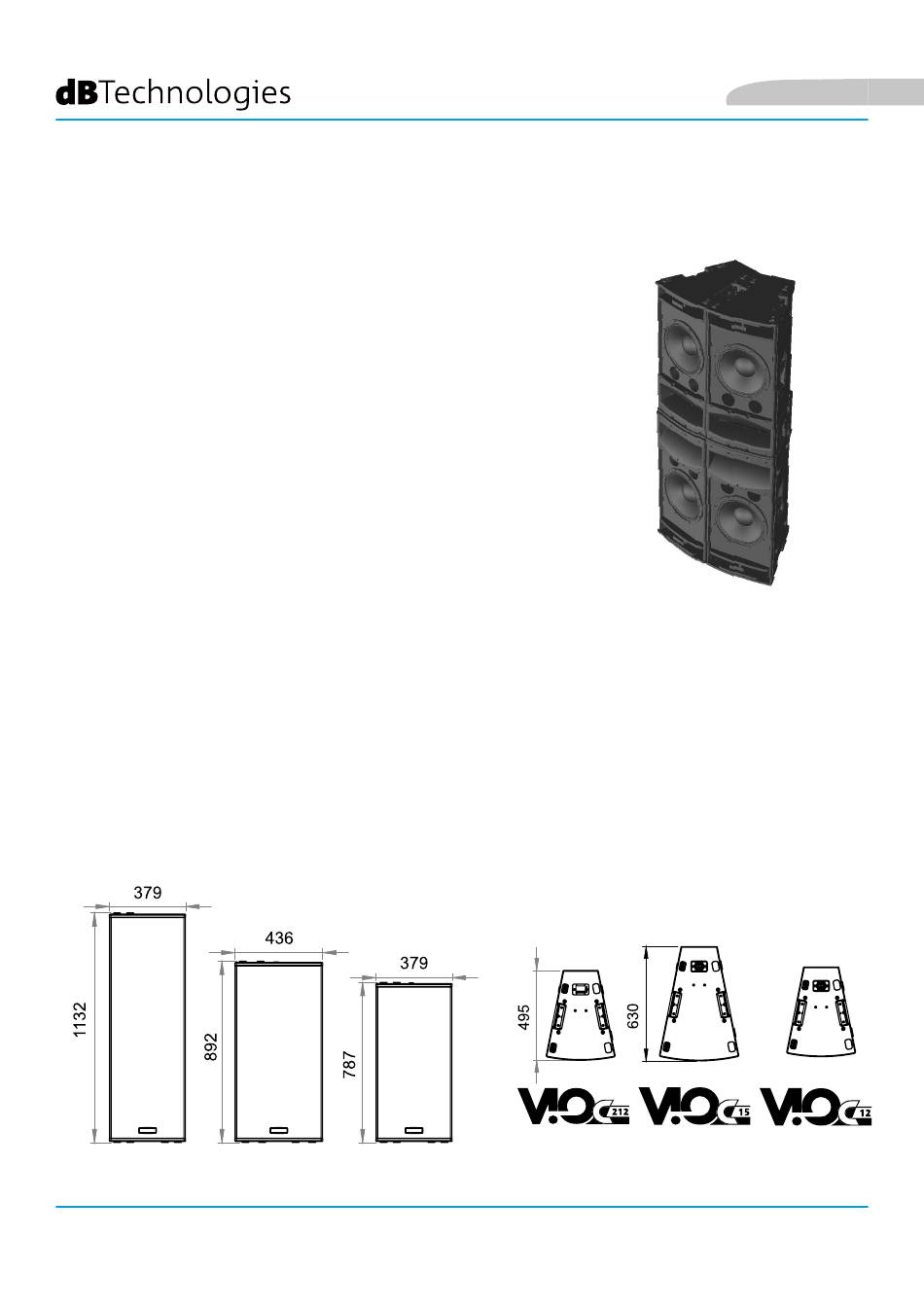

DIMENSIONI

La serie VIO C è stata progettata con particolare attenzione all'ottimizzazione di peso ed ingombro in rapporto
alle prestazioni.
Per una rapida comparazione dei 3 modelli, le misure complessive sono:
VIO C12 - 379 mm (w), 787 mm (H), 495 mm (D)
VIO C15 - 436 mm (W), 892 mm (H), 630 mm (D)
VIO C212 - 379 mm (W), 1132 mm (H), 495 mm (D)
