Italiano

DRKL-3

J
w

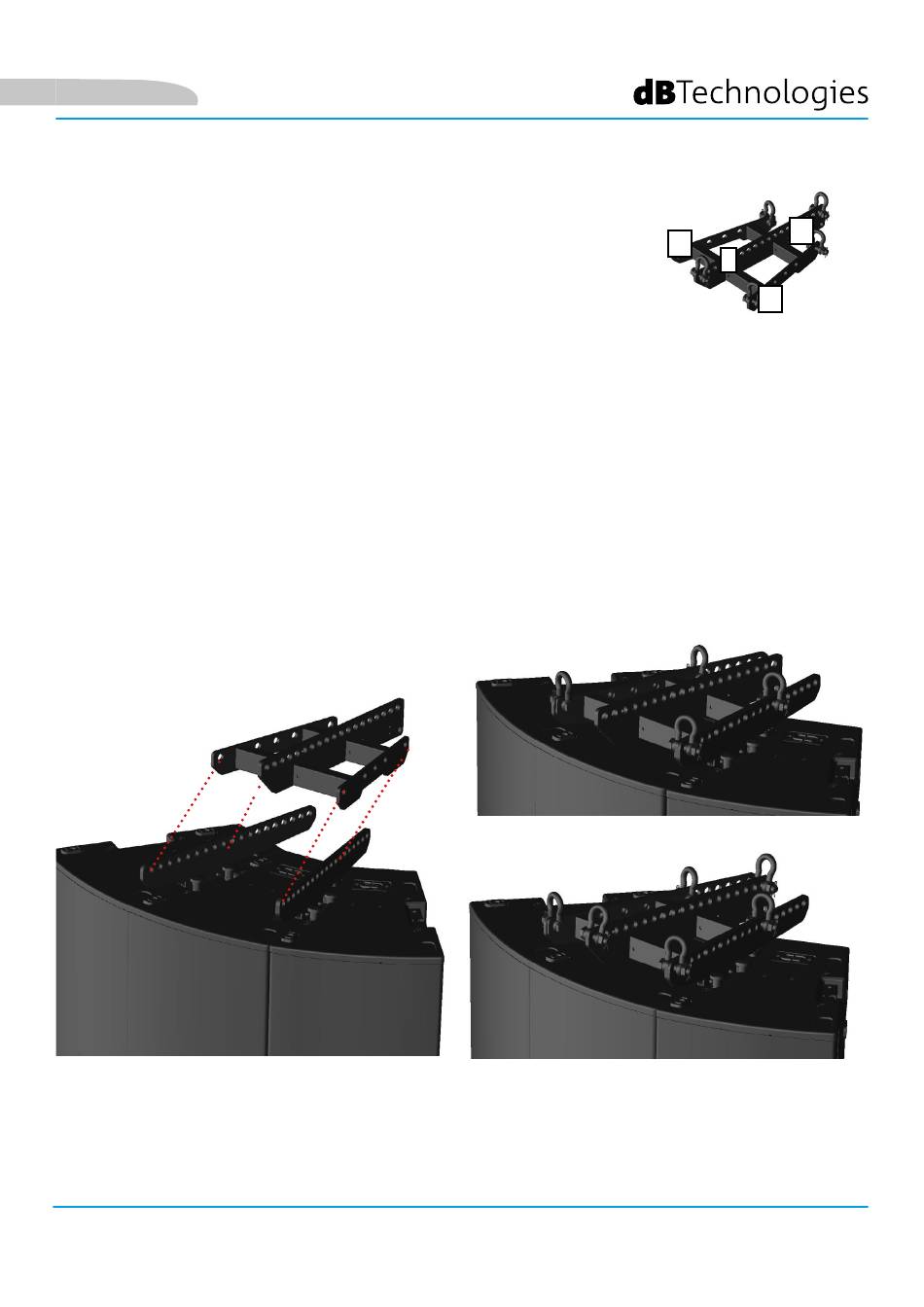

DRKL-3 è il fly-bar per l'installazione flown di cluster VIO-C. E' utilizzato per
Z
un cluster di fino a 2 layer di 3 elementi ciascuno. In dotazione sono forniti 2
grilli con spina per l'appensione. Per l'installazione sono necessari 2 DRK-C e
w
l'utilizzo di LP-1, a seconda della configurazione.
DRKL-3 è caratterizzato da:
W - STAFFE PER DRK-C
Z - STAFFA PRINCIPALE
J - ALLOGGIO PER INCLINOMETRO LASER (OPZIONALE)
Vedere il paragrafo precedente DRK-C per i dettagli preliminari.
Il montaggio parte con un cluster con 2 DRK-C e relativi LP-1 già installati.
Le staffe W sono fissate ai DRK-C tramite i loro grilli, utilizzano i fori estremi
indicati in figura.
Poi sulla staffa principale Z sono utilizzati i 2 grilli in dotazione, secondo le
posizioni dei fori dell'etichetta (1-19 per rispettare la normativa EUROCODE
3, 5-12 per rispettare la normativa BGV-C1 ).
Il carico massimo è 280 kg/617,3 lbs.
VIO C SERIES
Cod. 420120341 REV. 1.0
17
