4. LP-1 E MONTAGGIO IN CLUSTER
X
LP-1
X
Il raccordo LP-1 è necessario per la creazione dei cluster di VIO-C. E' dotato di 2 pulsanti X per l'aggancio rapido.
Il numero di LP-1 necessari varia in base al numero di elementi e al fatto che l'installazione sia in configurazione
flown o stacked. Per agganciare LP-1 operare in 2 persone, secondo la seguente sequenza:

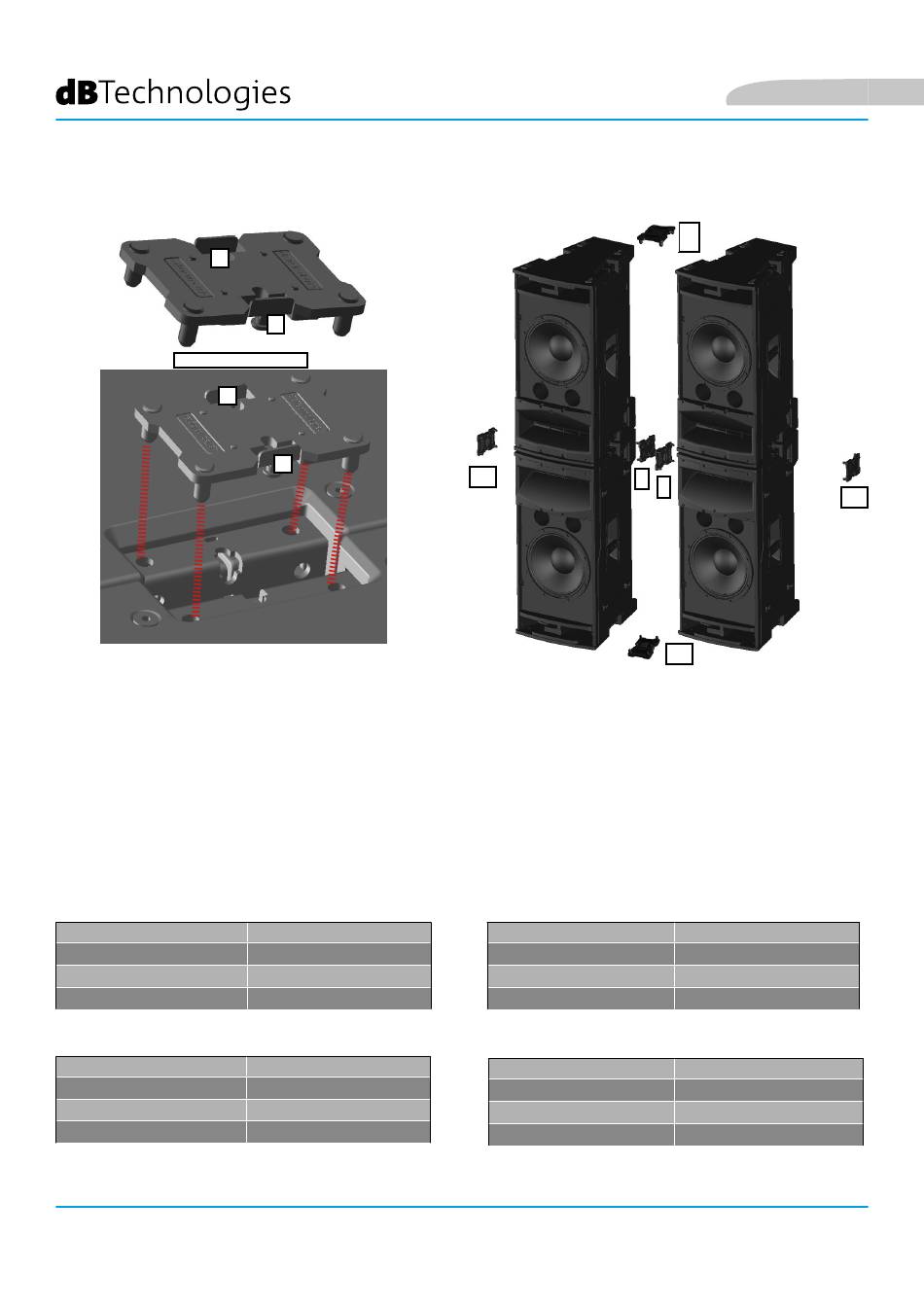

1) allineare i pin ai fori di 2 speaker nelle sedi meccaniche C o E come illustrato in figura
2) tenendo premuti i pulsanti X inserire LP-1
3 rilasciare i pulsanti X
Nella figura in alto a destra sono mostrate le posizioni possibili di aggancio in un cluster: T (superiore), E (esterna),
I (interna), L (inferiore). Secondo questa nomenclatura, a seconda che l'installazione sia a uno o due strati (layer) e
che sia flown o stacked, in tabella sotto sono riportati i numeri di LP-1 necessari al corretto montaggio.
STACKED 1-LAYER CLUSTER
N° of VIO C per layer
2
3
4
FLOWN 1-LAYER CLUSTER
N° of VIO C per layer
2
3
4
VIO C SERIES
14
X
X
N° of LP-1
1 (T)
2 (T)
3 (T)
N° of LP-1
1 (L)
2 (L)
3 (L) + 1 (T)
E
I I
STACKED 2-LAYER CLUSTER
N° of VIO C per layer
2
3
4
FLOWN 2-LAYER CLUSTER
N° of VIO C per layer
2
3
4
Italiano
T
L
N° of LP-1
1 (T) + 2 (E)
2 (T) + 2 (E)
3 (T) + 2 (E)
N° of LP-1
1 (L) + 2 (E) + 2 (I)
2 (L) + 2 (E) + 4 (I)
1(T) + 2(E) + 3(L) +6(I
