DRK-CCA

DRK-CCA è il fly-bar per l'installazione di fino a quattro VIO C12 - VIO C15 in
cluster verticale.
Il montaggio è simmetrico nel caso di VIO C12, mentre per VIO C15 varia
in caso di tromba acustica montata a destra o sinistra, come illustrato nello
schema sottostante, in modo da equilibrare il baricentro
Il montaggio è simmetrico per VIO C12, mentre varia come da schema sotto-
stante per VIO C15, in modo da bilanciare il baricentro.

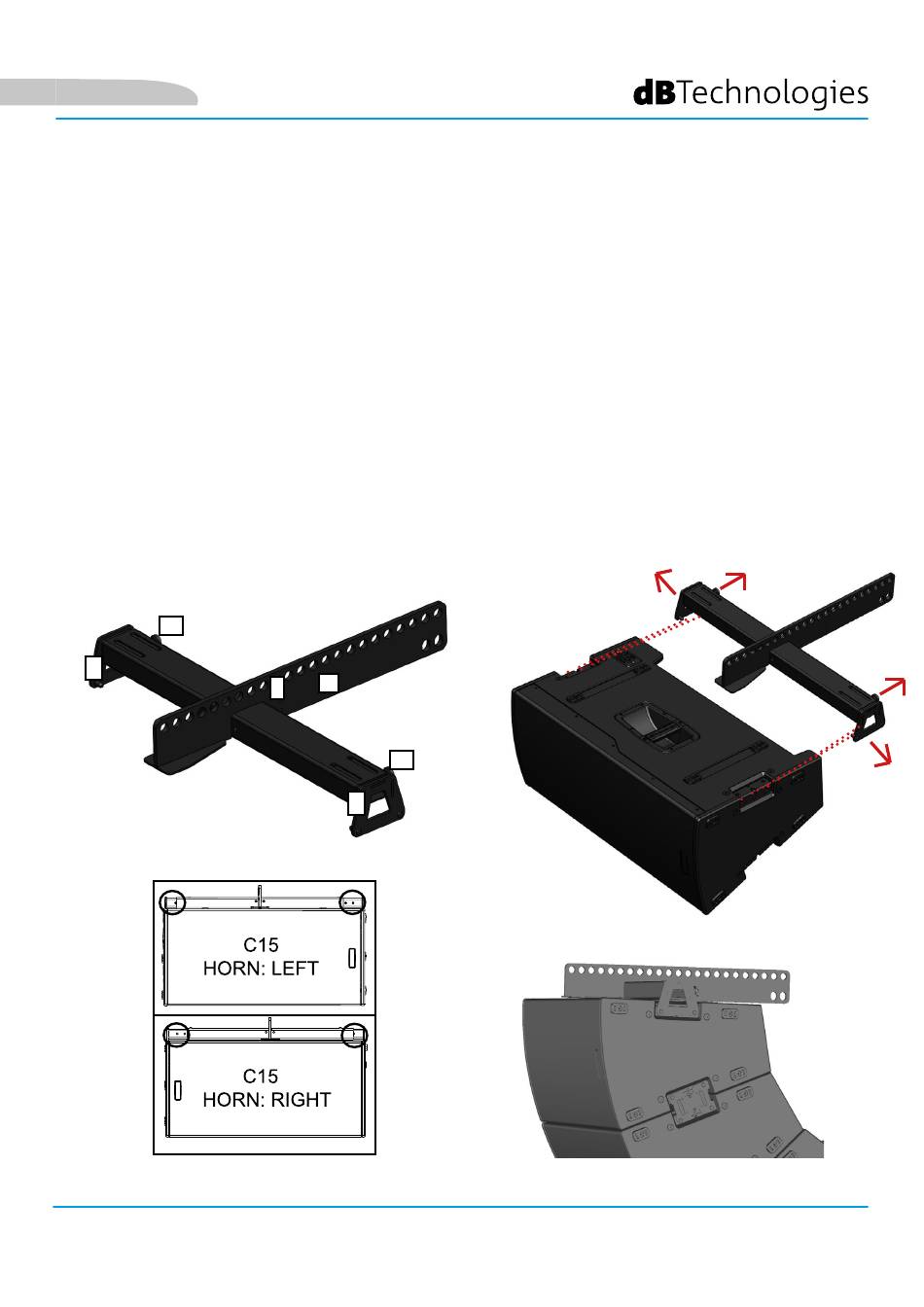

DRK-CCA è caratterizzato da:
X - STAFFE LATERALI MOBILI
W - PIN ESTRAIBILI DI SICUREZZA
Z - STAFFA PRINCIPALE
J - ALLOGGIO PER INCLINOMETRO LASER (OPZIONALE)
Per l'installazione è necessario l'utilizzo di LP-1 in posizione laterale come
illustrato nella figura a lato.
Per il montaggio estrarre agendo sui relativi pin le staffe laterali una alla
volta ed inserirle nell'elemento superiore del cluster.
Il carico massimo ammesso è 170 kg/374 lbs.
W
X
J
Z
W
w w
X
