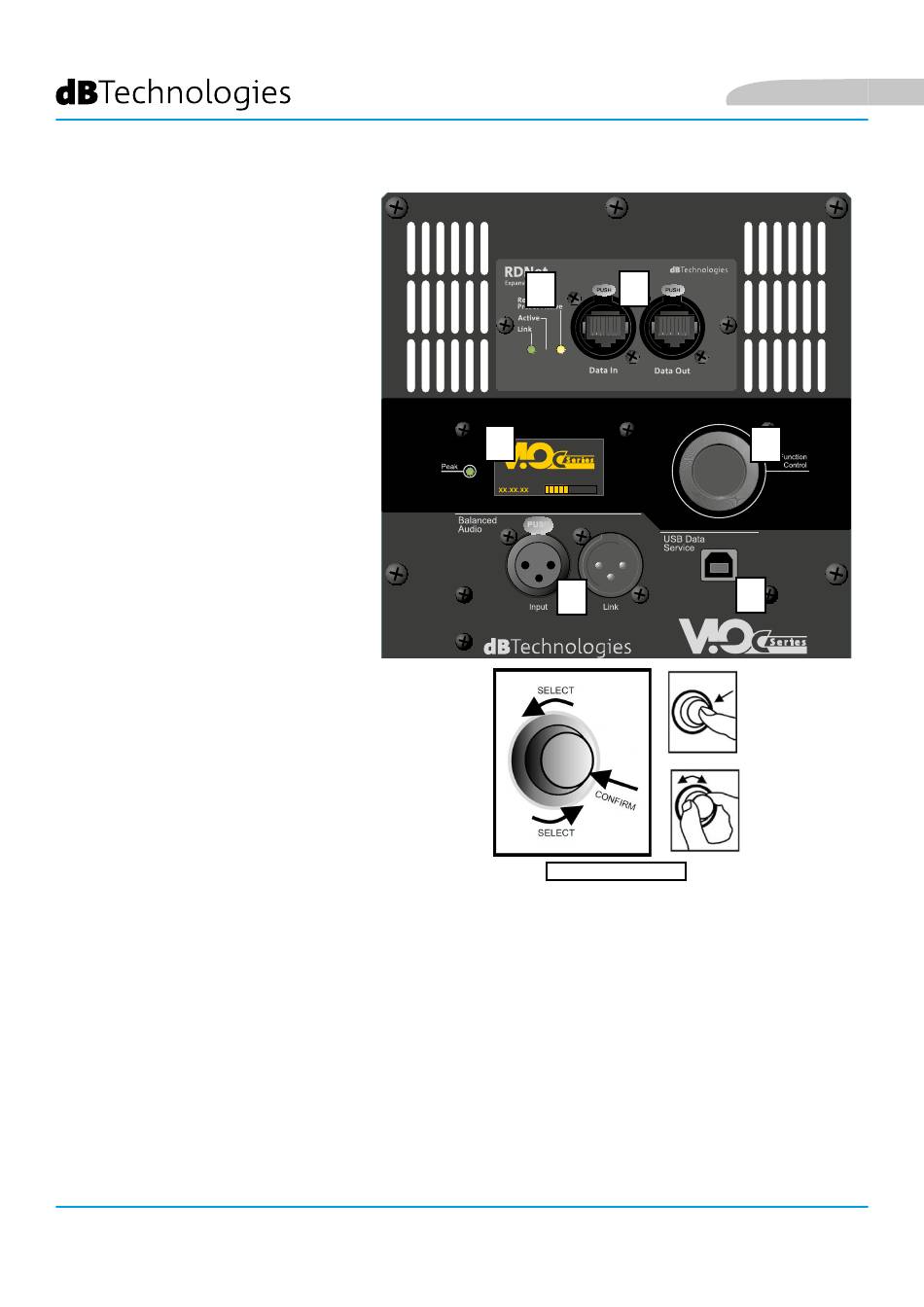

SEZIONE DI INPUT, OUTPUT, RDNET E CONTROLLO

1. INGRESSO E RILANCIO AUDIO ("Balanced
audio")
Ingresso e uscita compatibili con cavi con
connettori XLR bilanciati.
In particolare, "Input" è utilizzato per
il collegamento con il segnale audio
proveniente dal mixer o da un altro
diffusore, "Link" per il rilancio del segnale
ad altri diffusori.
2. DISPLAY OLED
Permette di visualizzare tutti parametri
di controllo di VIO C, o di segnalare che il
controllo è remoto (Aurora Net)
3. PUSH/ROTARY ENCODER
Pulsante che può essere premuto o
ruotato.
Premendolo si accede alla modifica di un
parametro o lo si conferma, ruotandolo si
seleziona il valore o lo si incrementa/decre-
menta.
4. INGRESSO E RILANCIO DELLA
CONNESSIONE DI RETE RDNet
Sezione compatibile con cavi di rete dotati
di connettori di tipo etherCON/RJ45.
In particolare "Data in" deve essere
collegato a dispositivi come RDNet Control
2 o Control 8, "Data Out" viene utilizzato
per il rilancio della rete ad ulteriori
diffusori in configurazione daisy-chain.
5. LED DI CONTROLLO
Led relativi al funzionamento in rete (RDNet) del modulo.
In particolare, "Link" acceso segnala che la rete RDNet è attiva e ha riconosciuto il dispositivo, "Active" in modalità
lampeggiante che esiste traffico dati, "Remote Preset Active" che tutti i controlli locali sul pannello amplificatore
sono by-passati dal controllo remoto RDNet.
6. USB DATA SERVICE
Porta di tipo USB B, da utilizzare esclusivamente per l'aggiornamento del firmware del prodotto.
