DRK-C

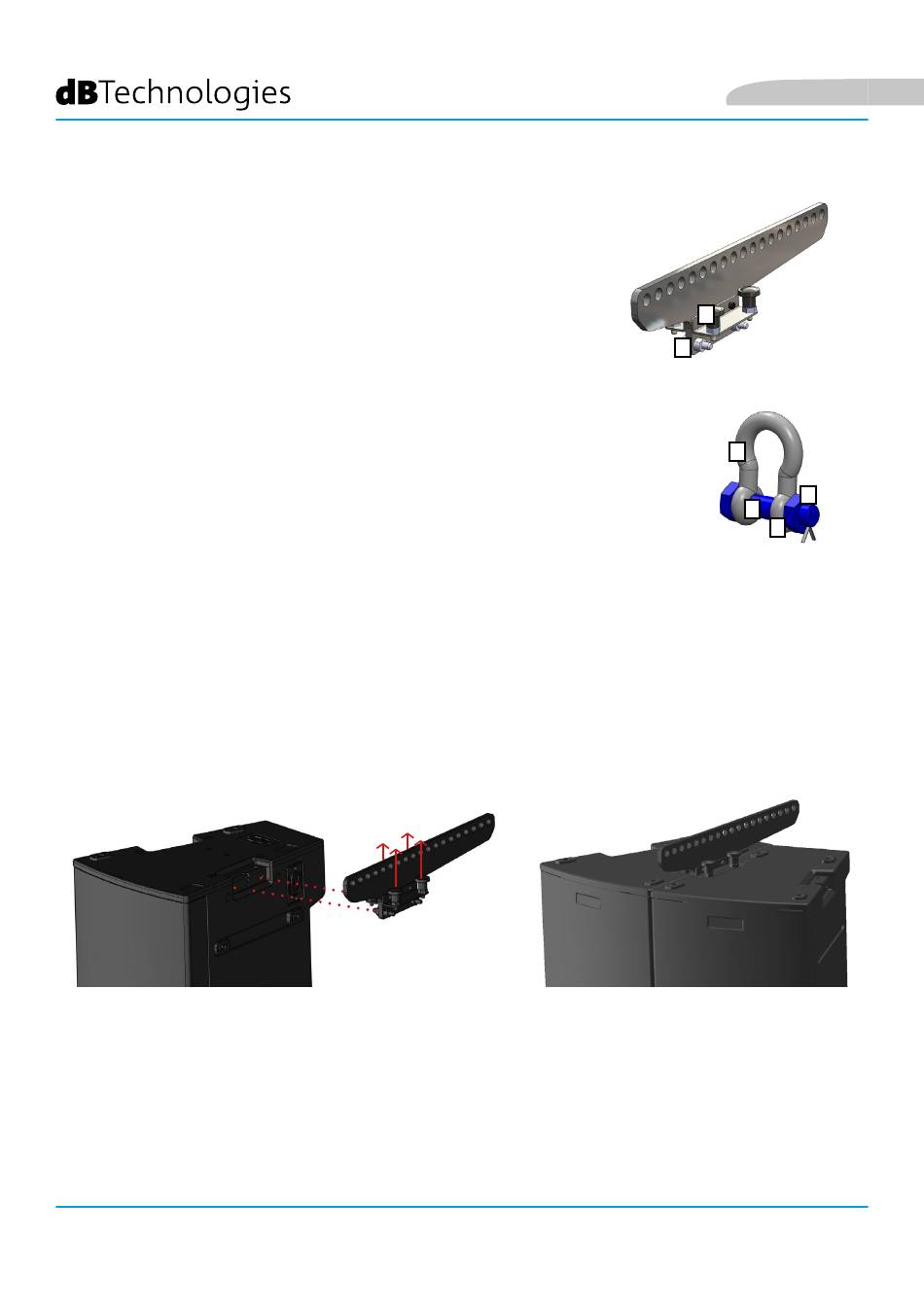

DRK-C è il fly-bar per l'installazione flown di cluster VIO-C. E' utilizzato da
solo per un cluster di fino a 2 layer di 2 elementi ciascuno, oppure, in com-
binazione con altri modelli di fly-bar, per cluster più grandi. In dotazione
sono forniti 2 grilli con spina di sicurezza per l'appensione. Per l'installazi-
X
one dei cluster sono sempre necessari, in dipendenza dal tipo, i link plug
LP-1, vederne le istruzioni relative.
Y
DRK-C è caratterizzato da:
X - PIN DI SGANCIO RAPIDO (x 4)
Y - PERNI ORIZZONTALI
a
I grilli con spina di sicurezza sono dotati di:
d
b
a - GRILLO
c
b - BULLONE
c - DADO
d - SPINA
L'inserimento nella prima VIO-C di DRK-C avviene tenendo sollevati i pin X
del primo lato ed inserendo i perni orizzontali Y nella sede meccanica, pro-
cedendo poi nell'altro lato con il secondo speaker. Notare che i pin X, con
una leggera rotazione quando sollevati, rimangono in posizione sollevata e
con una successiva rotazione si risbloccano.
Inserire i 2 grilli per l'appensione flown (svitando il dado c, inserendo negli
appositi fori il bullone b, riavvitando ed inserendo la spina di sicurezza).
Il carico massimo è 190 kg/418,9 lbs.
