DRKL-4

DRKL-4 è il fly-bar per l'installazione flown di cluster VIO-C. E' utilizzato per
un cluster di fino a 2 layer di 3 elementi ciascuno. In dotazione sono forniti 2
grilli con spina per l'appensione e 2 link-bracket LP-1.
Per l'installazione sono necessari 2 DRK-C e l'utilizzo di LP-1, a seconda della
configurazione.
DRKL-4 è caratterizzato da:
W - STAFFE PER DRK-C
Z - STAFFA PRINCIPALE
J - ALLOGGIO PER INCLINOMETRO LASER (OPZIONALE)
Vedere il paragrafo precedente DRK-C per i dettagli preliminari.

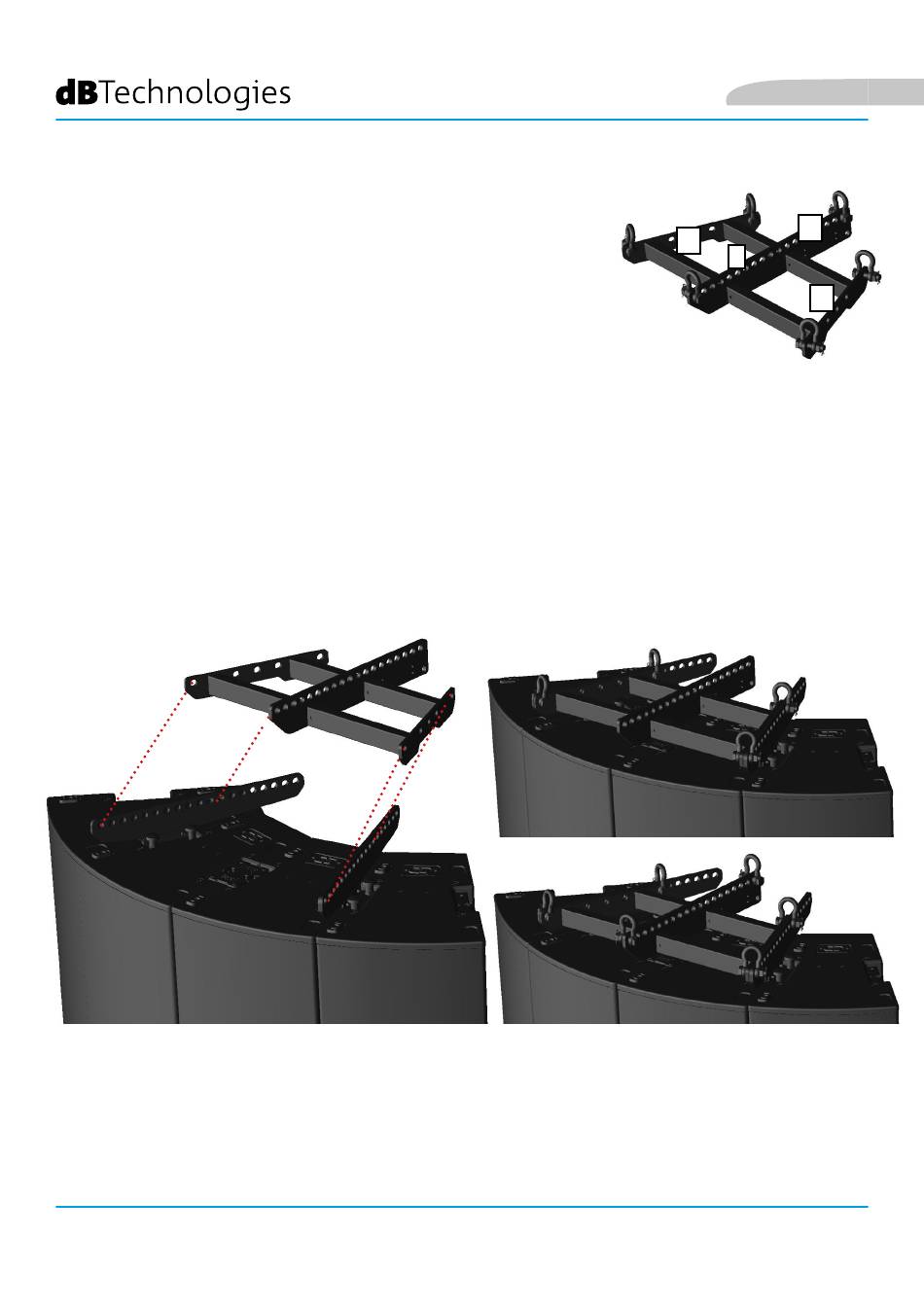

Il montaggio parte con un cluster con 2 DRK-C e relativi LP-1 già installati.
Le staffe W sono fissate ai DRK-C tramite i loro grilli, utilizzano i fori es-
tremi indicati in figura. Poi sulla staffa principale Z sono utilizzati i 2 grilli in
dotazione, secondo le posizioni dei fori dell'etichetta (1-19 per rispettare la
normativa EUROCODE 3, 5-12 per rispettare la normativa BGV-C1 ).
Carico massimo: 340 kg/749,6 lbs.
