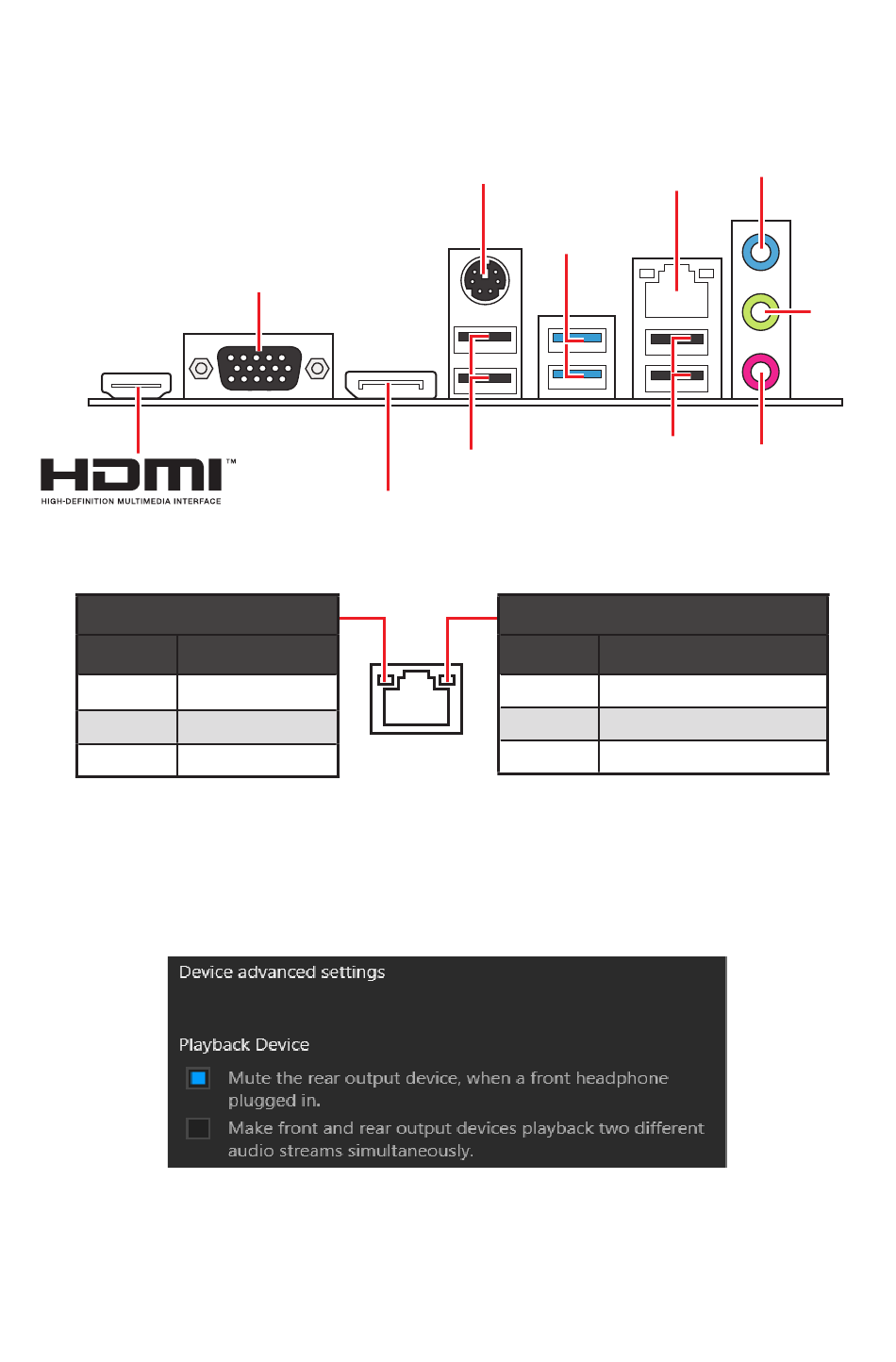

Rückseite E/A
VGA Anschluss (Für
H510M PRO/ H510M-A
PRO/ H510M BOMBER/
B560M PRO-E/ B560M-X)

LAN Port LED Zustandstabelle

Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Audio 7.1-Kanal Konfiguration
Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit
dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten.
1. Klicken Sie auf Realtek HD Audio Manager > Advanced Settings, um das
Dialogfeld zu öffnen.
2. Wählen Sie "Mute the rear output device" („die rückseitigen Ausgänge stumm
schalten") aus, wenn ein Front-Kopfhörer eingesteckt wird.
3. Schließen Sie Ihre Lautsprecher an die Ausgangsbuchsen auf der Rückseite und
am Frontpanel an. Nach dem Anschluss eines Audio-Klinkensteckers erscheint
ein Dialogfenster und fragt nach einer Bestätigung für das angeschlossene Gerät.
8
Rückseite E/A
PS/2 Maus/
Tastatur
USB 2.0 Typ-A
DisplayPort (Für
H510M PRO)
LAN
USB 3.2 Gen 1
5Gbit/s Typ-A
USB 2.0 Typ-A
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbit/s Verbindung
Grün 100/ 1000 Mbit/s Verbindung
Orange 2,5 Gbit/s Verbindung
Line-in
Line-out
MIC
