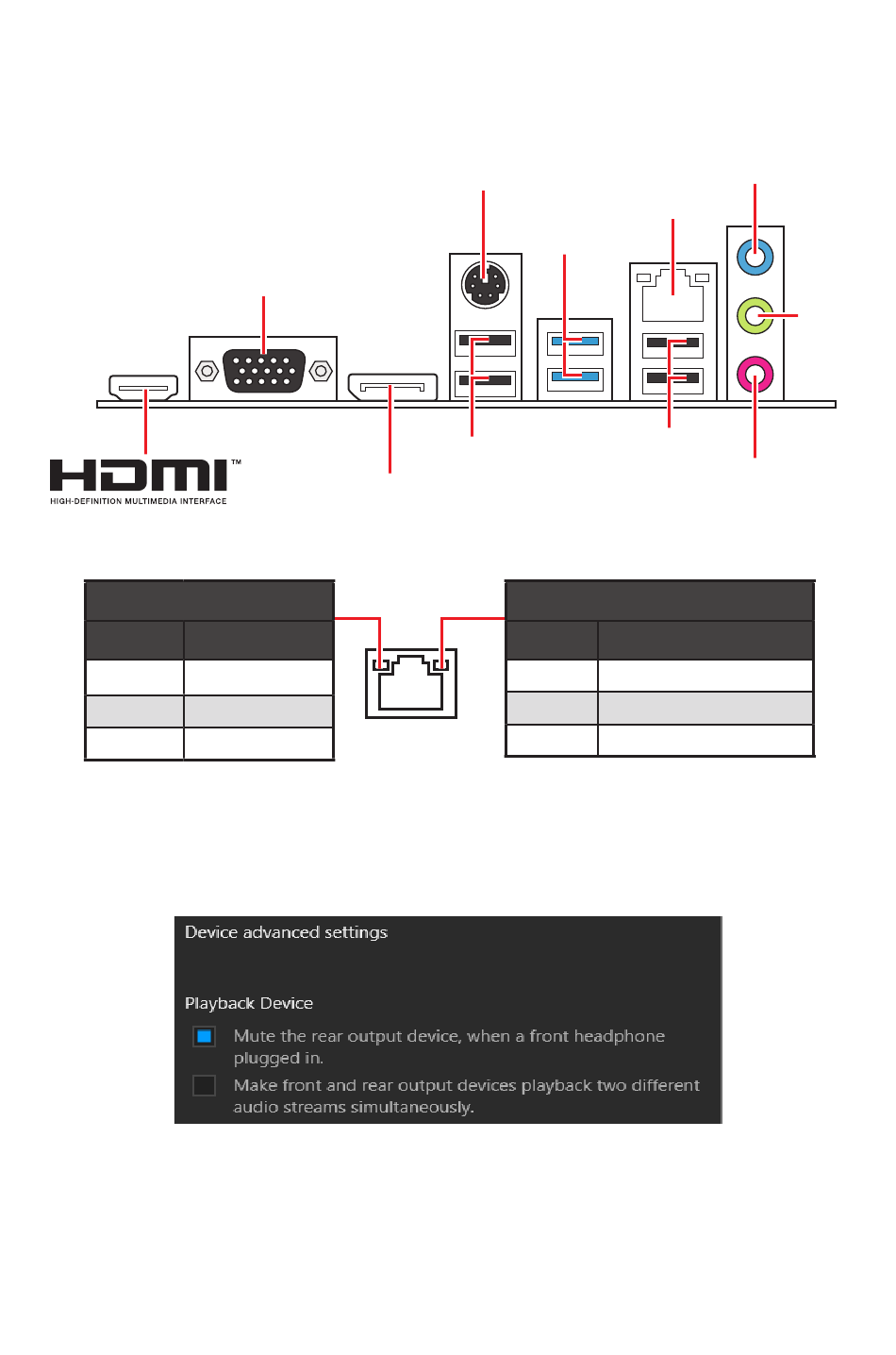

リアI/Oパネル
VGAポート (H510M PRO/
H510M-A PRO/ H510M
BOMBER/ B560M PRO-E/
B560M-Xの場合)
LANポートLED状態表
リンク/ アクティビティLED
状態 説明
Off リンクしていません
黄色 リンクしています
点滅 データ通信中です
7.1チャンネルオーディオの設定
7.1チャンネルオーディオを設定するには、 フロン トオーディオI/OモジュールをJAUD1コネ
クターに接続してから、 下記の手順に従って ください。
1. Realtek HD Audio Manager > Advanced Settingsをクリックし、以下のダイアロ
グを開きます。
2. Mute the rear output device, when a front headphone plugged in (フロントヘ
ッドフォンが挿入されている時に、リア出力デバイスをミュートにする)」を選
択します。
3. スピーカーをリアとフロントI/Oパネル上のオーディオジャックに挿入します。デ
バイスをオーディオジャックに挿入すると、ダイアログウィンドウがポップアッ
プし、現在どのデバイスを接続したか尋ねてきます。
PS/2 マウス/
キーボード
USB 2.0 Type-A
DisplayPort (H510M
PROのみの場合)
LAN
USB 3.2 Gen 1
5Gbps Type-A
USB 2.0 Type-A
スピードLED
状態 説明
Off 10 Mbps
緑色 100/1000 Mbps
オレンジ 1 Gbps
ライン入力
ライン出力
マイク
7
