JFP1, JFP2: Разъемы передней панели

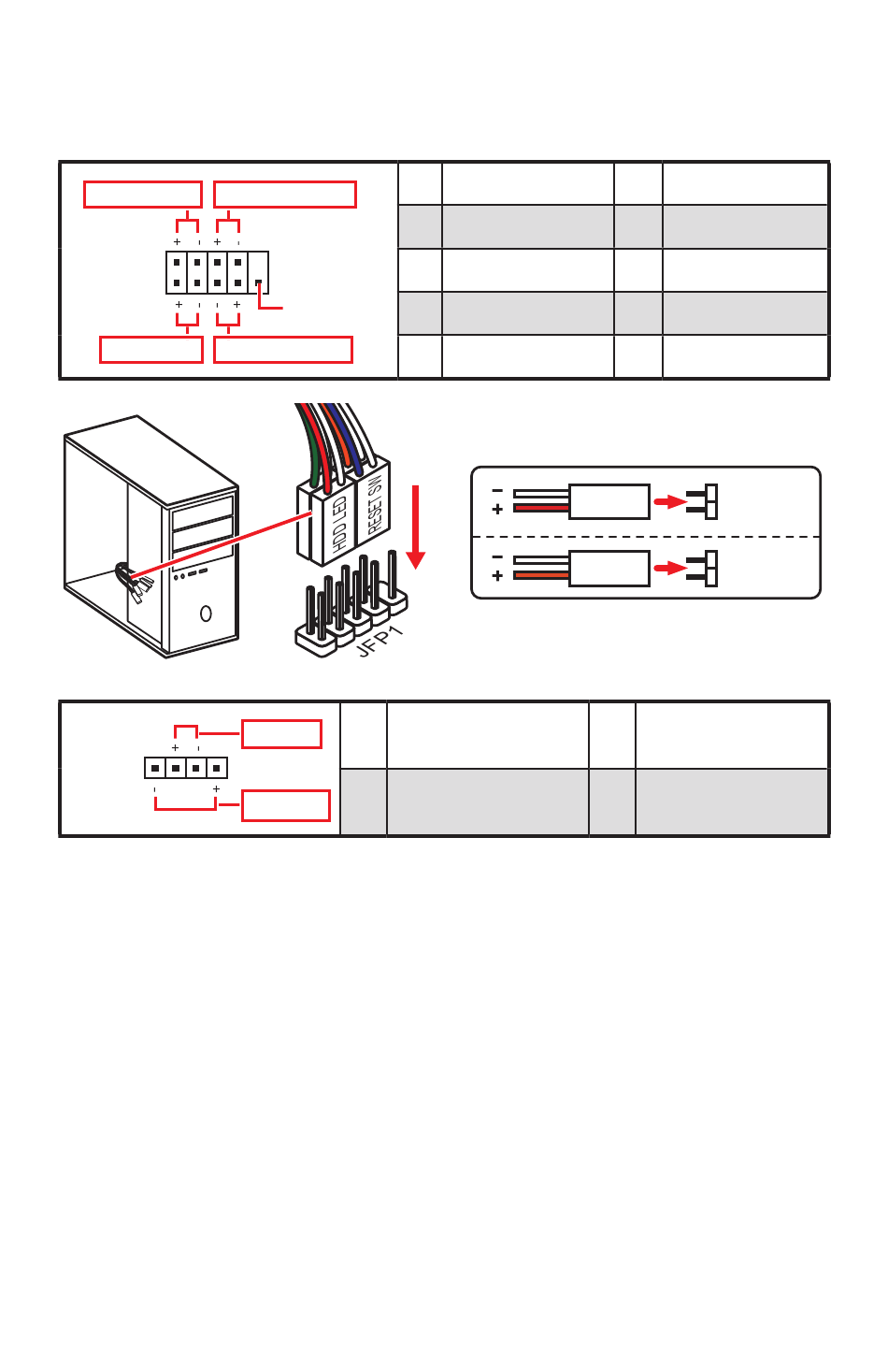

Эти разъемы служат для подключения кнопок и светодиодных индикаторов,
расположенных на передней панели.
Power LED Power Switch
2
1
HDD LED Reset Switch
JFP2
1
1
3
10
5
9
Reserved
7
9
Buzzer
1
3
Speaker
HDD LED +
HDD LED -
Reset Switch
Reset Switch
Reserved
HDD LED
POWER LED
Speaker - 2
Buzzer - 4
Компоненты материнской платы
2 Power LED +
4 Power LED -
6 Power Switch
8 Power Switch
10 No Pin
HDD LED -
HDD LED +
POWER LED -
POWER LED +
Buzzer +
Speaker +
