M2_2: M.2 接口 (E 键)

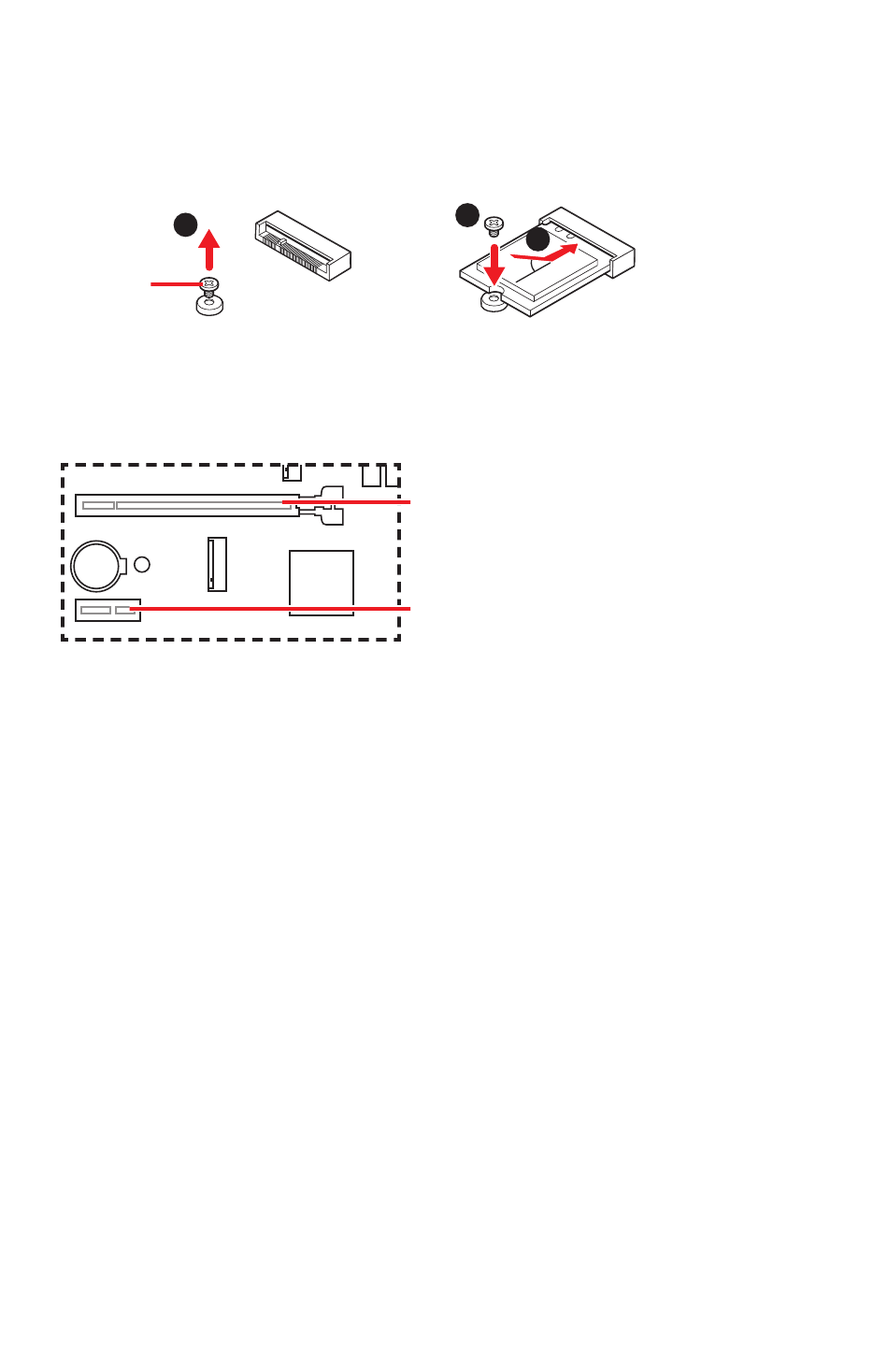

将安装 Wi-Fi 模块插入至 M.2_2 接口， 请如下图示。
1
随货附上的
M.2 螺丝
PCI_E1~2: PCIe 扩展插槽
BAT1
⚠
注意
当添加或移除扩展卡时， 请先关闭电源， 并将电源线由插座上拔除。 请查看关于扩展卡
∙
的文档以便检查必要附件的硬件和软件变化。
如果您安装了一个大而重的显卡时， 您需要使用一个辅助工具如 MSI 游戏系列显卡支
∙
架千斤顶来支撑其重量， 以防止插槽变形。
3
2
30º
30º
PCI_E1: PCIe 3.0 x16 插槽 (CPU)
PCI_E2: PCIe 3.0 x1 插槽 (PCH)
11
组件概述
