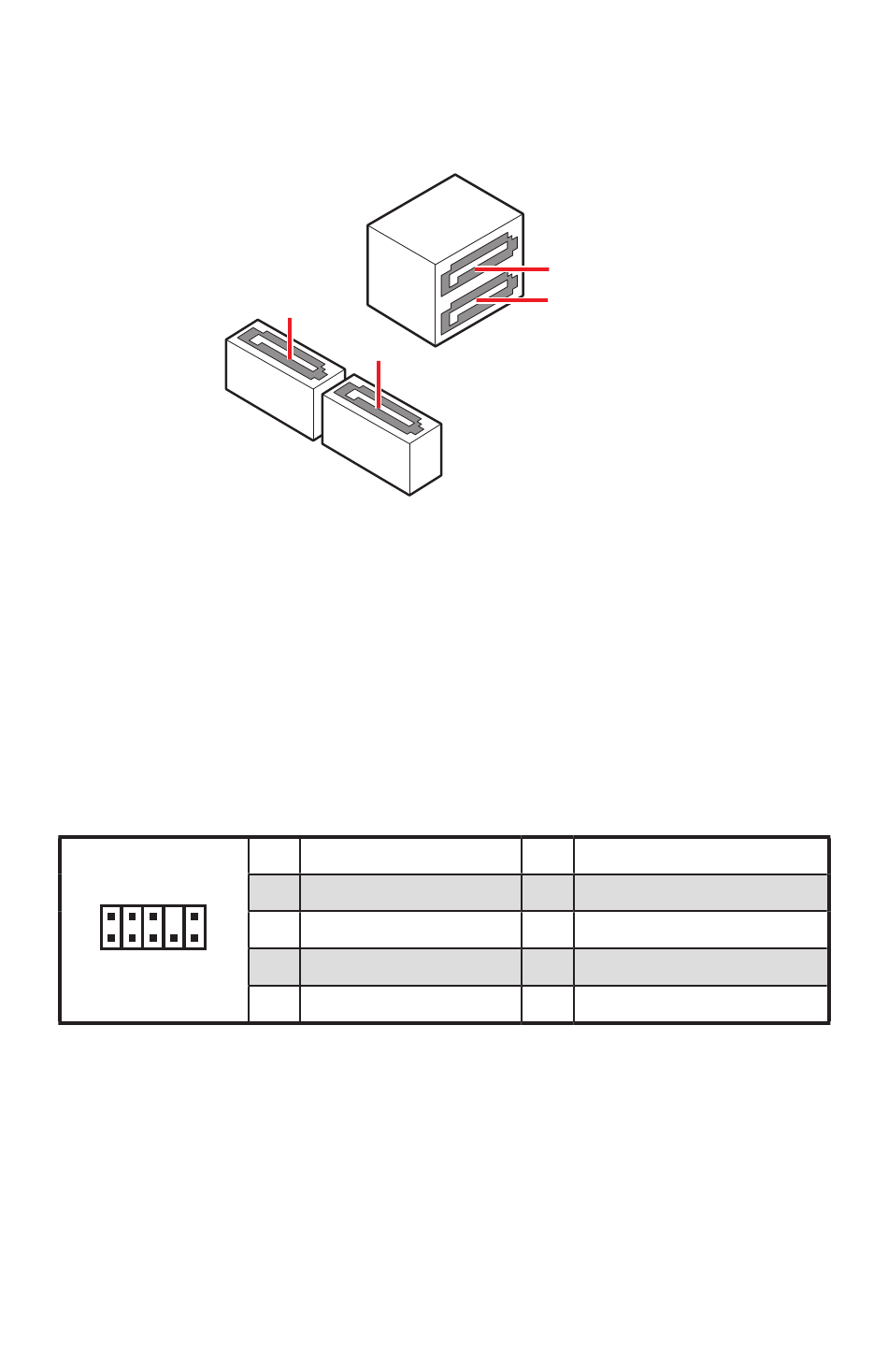

SATA1~4: SATA 6Gb/s Anschlüsse
Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s.
Pro Anschluss kann ein SATA Gerät angeschlossen werden.
⚠
Wichtig
∙ Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
Folge sein.
SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
∙
flachen Stecker auf dem Motherboard einstecken.
SATA1 wird nicht zur Verfügung stehen, wenn Sie eine M.2 SATA SSD im M2_1
∙
Steckplatz installieren.

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
2 10
1
9
SATA2
SATA1
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE SEND
9 Head Phone L
SATA4
SATA3
2 Ground
4 NC
6 MIC Detection
8 No Pin
10 Head Phone Detection
