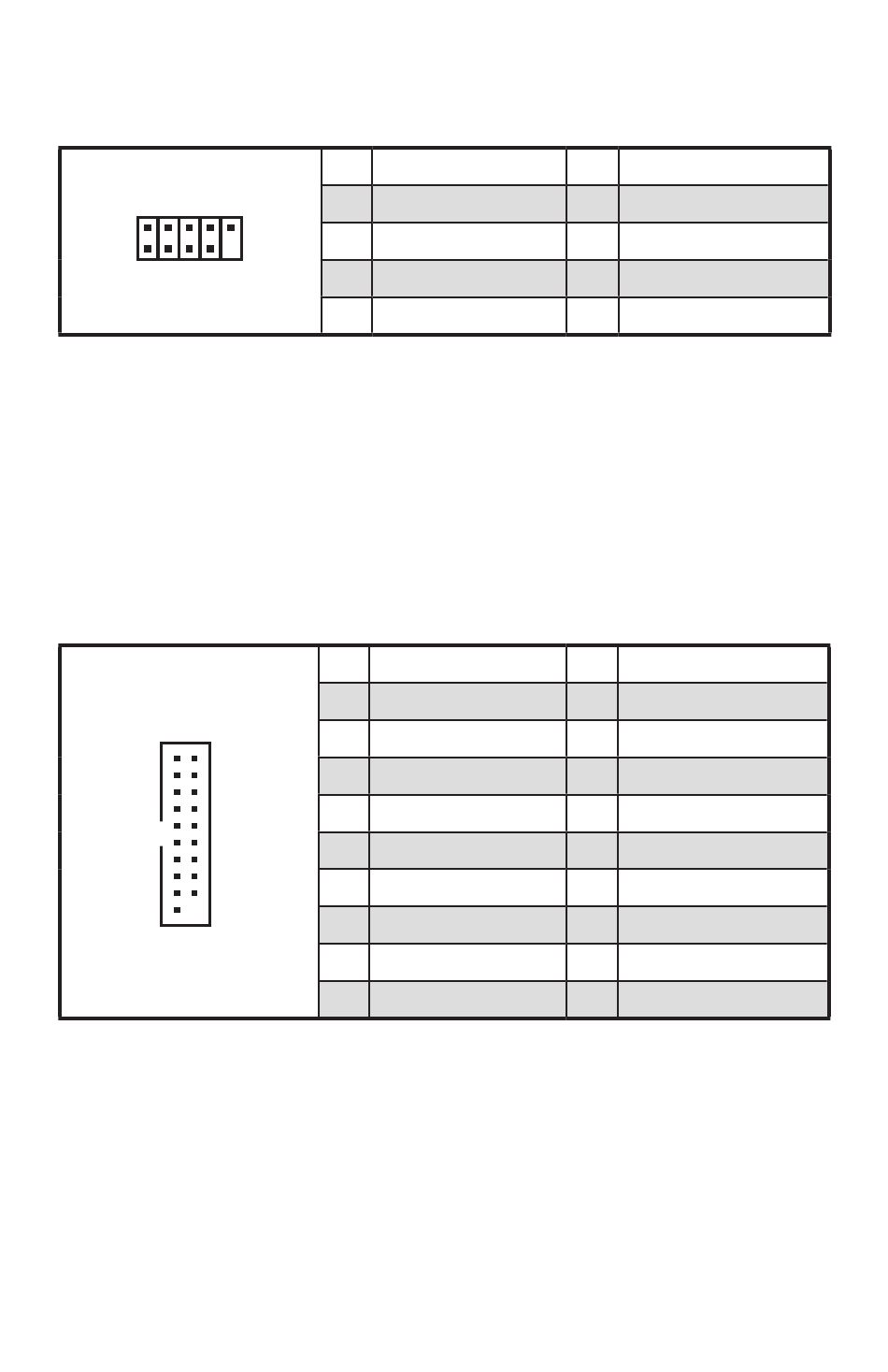

JUSB1:USB 2.0コネクター
このコネクターにはフロン トパネルのUSB 2.0ポートを接続します。
2 10
1
⚠
注意
VCCピンとグランドピンは必ず接続して ください。 正し く接続されていない場合、 機器が
∙
損傷するおそれがあります。
これらのUSBポートでiPad、 iPhoneとiPodを再充電するには、 MSI® Centerユーティ リテ
∙
ィをインストールして ください。
JUSB2:USB 3.2 Gen 1 5Gbpsコネクター
これらのコネクターにはフロン トパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。
10 11
1
20
⚠
注意
電源とグランドピンは必ず接続して ください。 正し く接続されていない場合、 機器が損傷す
るおそれがあります。
1
3
5
9
7
9
1
2
3
4
5
6
7
8
9
10
VCC
USB0-
USB0+
Ground
No Pin
Power
USB3_RX_DN
USB3_RX_DP
Ground
USB3_TX_C_DN
USB3_TX_C_DP
Ground
USB2.0-
USB2.0+
Ground
2 VCC
4 USB1-
6 USB1+
8 Ground
10 NC
11 USB2.0+
12 USB2.0-
13 Ground
14 USB3_TX_C_DP
15 USB3_TX_C_DN
16 Ground
17 USB3_RX_DP
18 USB3_RX_DN
19 Power
20 No Pin
コンポーネントの概要
