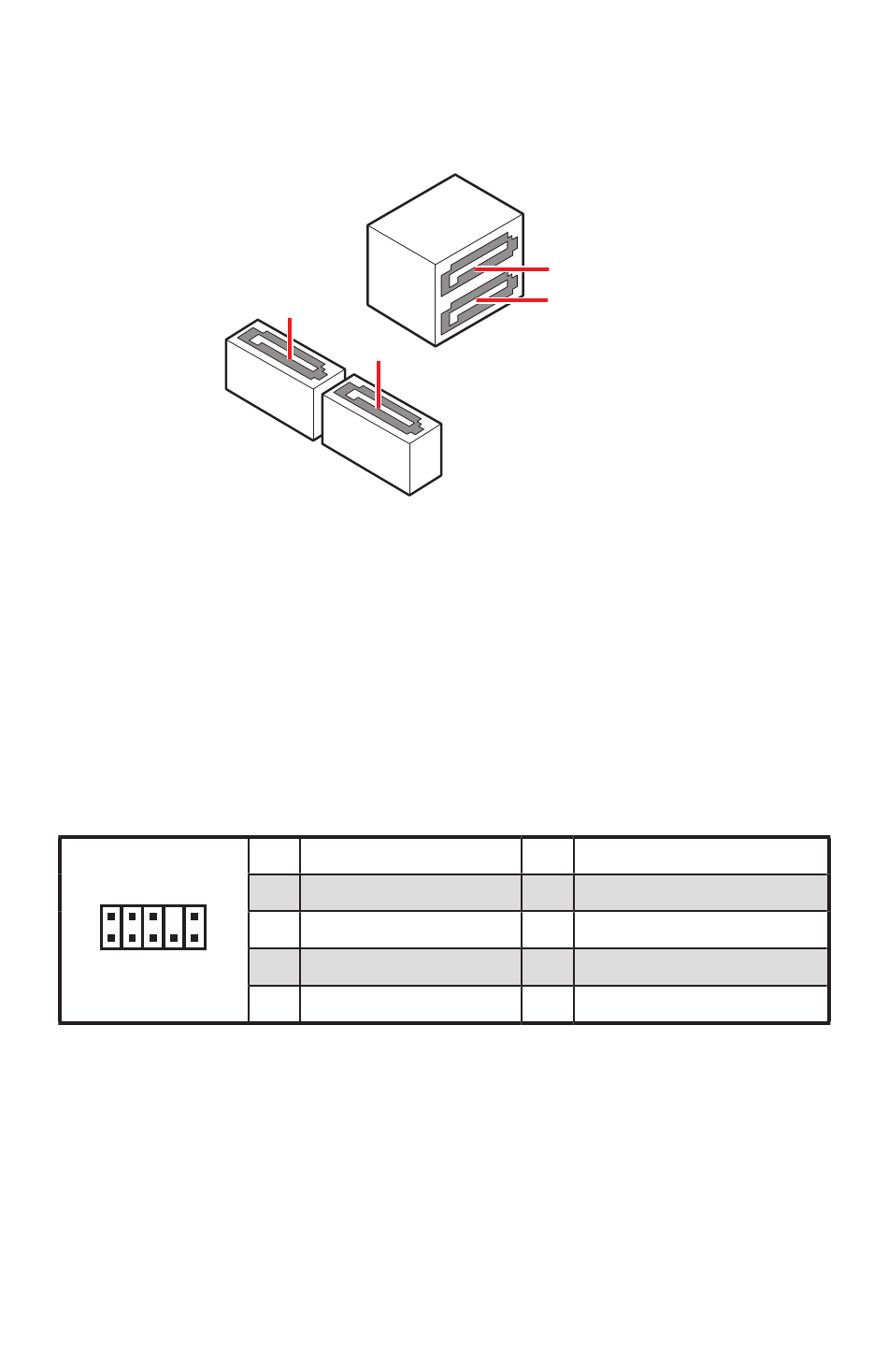

SATA1~4: SATA 6Gb/s 커넥터
이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다. 각 커넥터에 하나의 SATA 장치를 연결할
수 있습니다
⚠
중요사항
∙ SATA 케이블을 90도로 꺽지 마십시오. 그럴 경우, 전송 중 데이터가 손상될 수 있습니다.
∙ SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만. 공간 절약을 위해 플랫 커넥터를 메
인보드에 연결할 것을 권장합니다.
M2_1 슬롯에 M.2 SATA SSD를 설치할 때 SATA1을 사용할 수 없습니다.
∙
JAUD1: 전면 오디오 커넥터
이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다 .
2
1
12
구성품 개요
SATA2
1
10 3
5 Head Phone R
9
7
9 Head Phone L
SATA1
MIC L
MIC R
SENSE SEND
SATA4
SATA3
2 Ground
4 NC
6 MIC Detection
8 No Pin
10 Head Phone Detection
