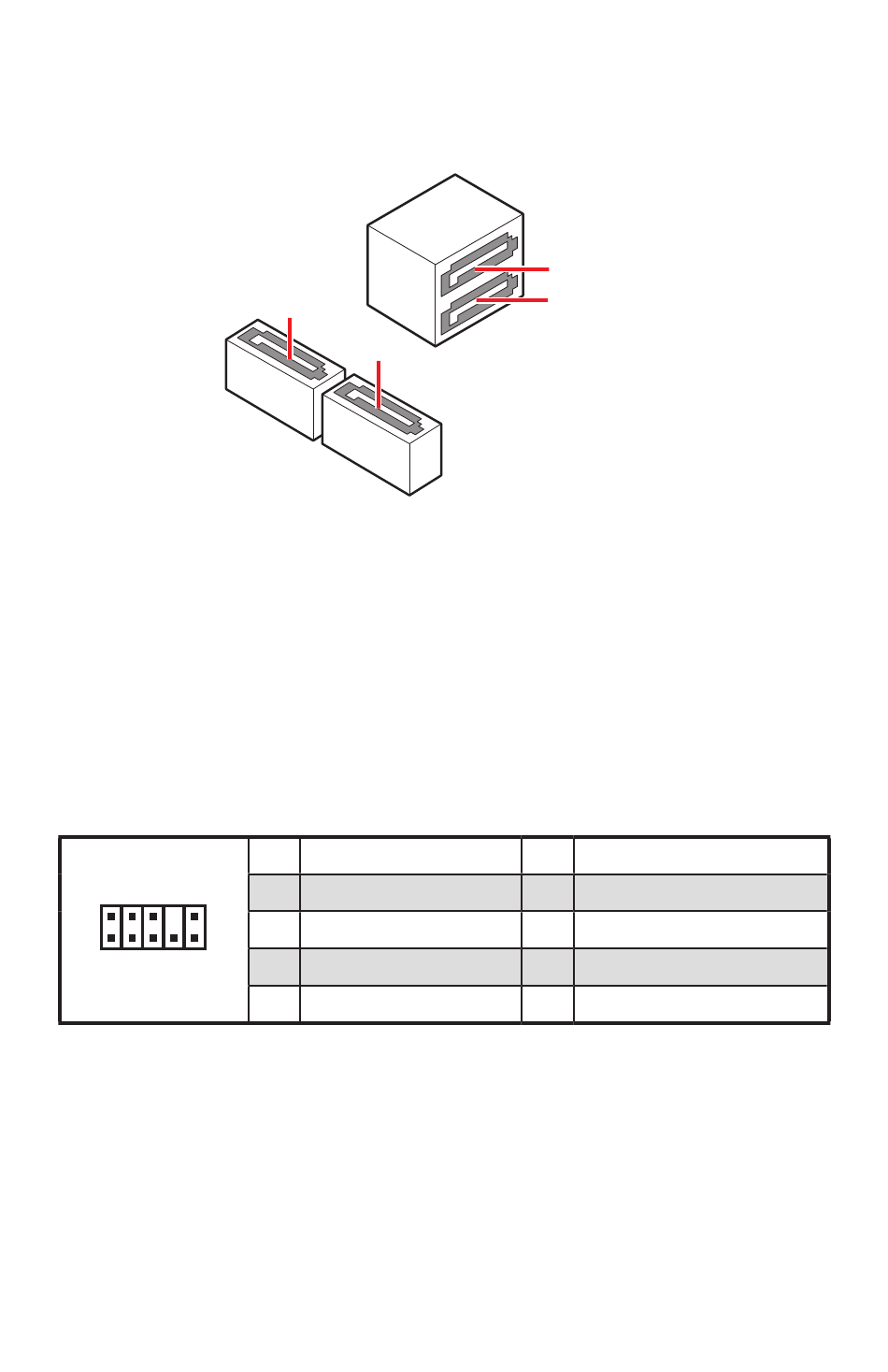

SATA1~4 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
⚠
Important
∙ Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
∙
recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.
Le connecteur SATA1 est indisponible lorsqu'un SSD M.2 SATA est installé dans le
∙
slot M2_1.

JAUD1 : Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.
2 10
1
9
SATA2
SATA1
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE SEND
9 Head Phone L
SATA4
SATA3
2 Ground
4 NC
6 MIC Detection
8 No Pin
10 Head Phone Detection
