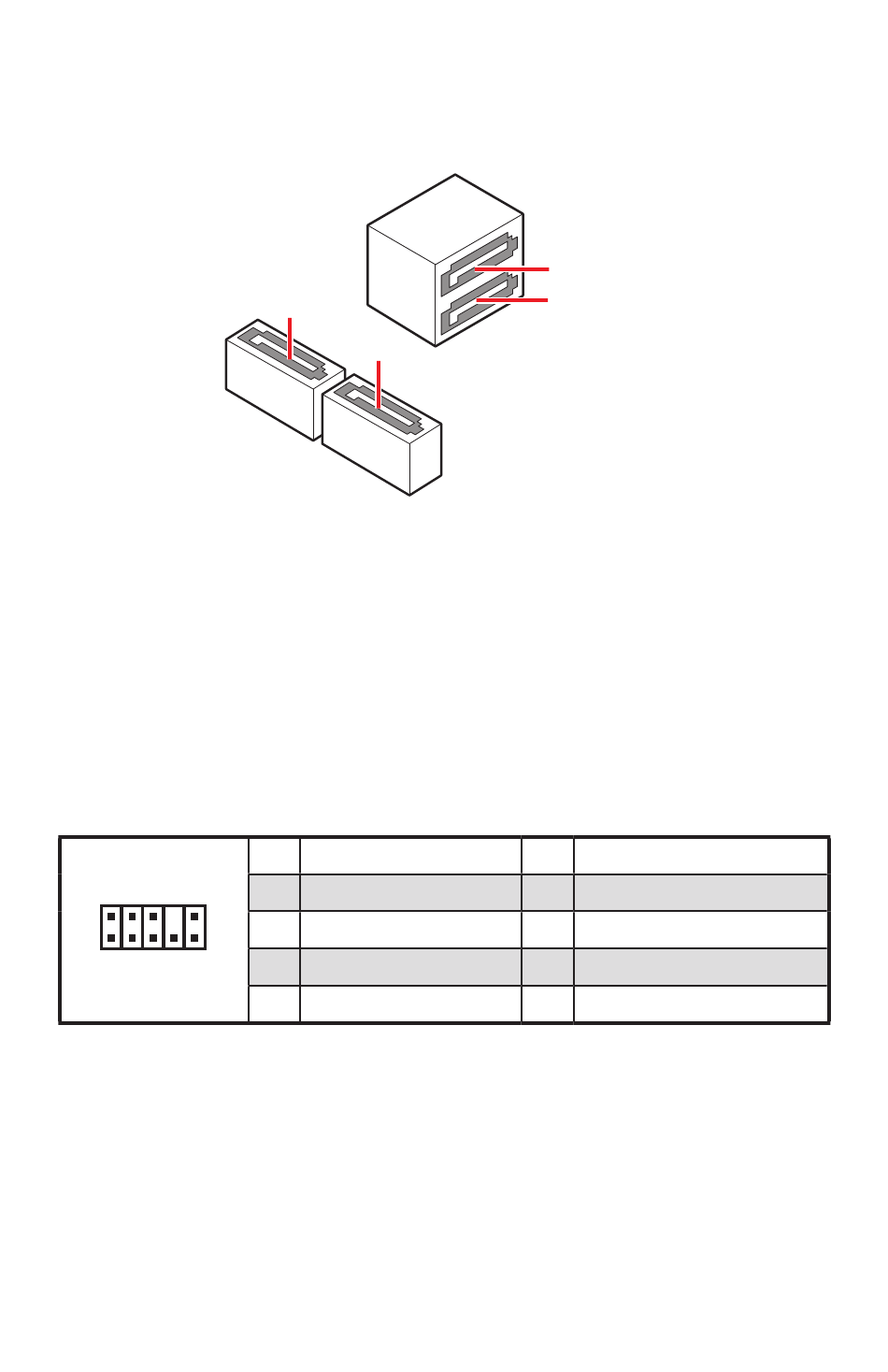

SATA1~4:SATA 6Gb/sコネクター
これらのコネクターはSATA 6Gb/sインターフェースポートです。 一つのコネクターにつき、
一つのSATAデバイスを接続できます。
⚠
注意
∙ SATAケーブルは90度以下の角度に折り曲げないでください。 データ損失を起こす恐れ
があります。
SATAケーブルは両端に同一のプラグを備えています。 然し、 スペースの確保のためにマ
∙
ザーボードにはストレートタイプのコネクタを接続されることをお薦めします。
M.2 SATA SSDをM2_1スロッ トに取り付ける場合に、 SATA1は無効になります。
∙
JAUD1:フロントオーディオコネクター
このコネクターにはフロン トパネルのオーディオジャ ックを接続します。
2
1
12
コンポーネントの概要
SATA2
1
10 3
5 Head Phone R
9
7
9 Head Phone L
SATA1
MIC L
MIC R
SENSE SEND
SATA4
SATA3
2 Ground
4 NC
6 MIC Detection
8 No Pin
10 Head Phone Detection
