M2_2: Разъем M.2 (Ключ E)

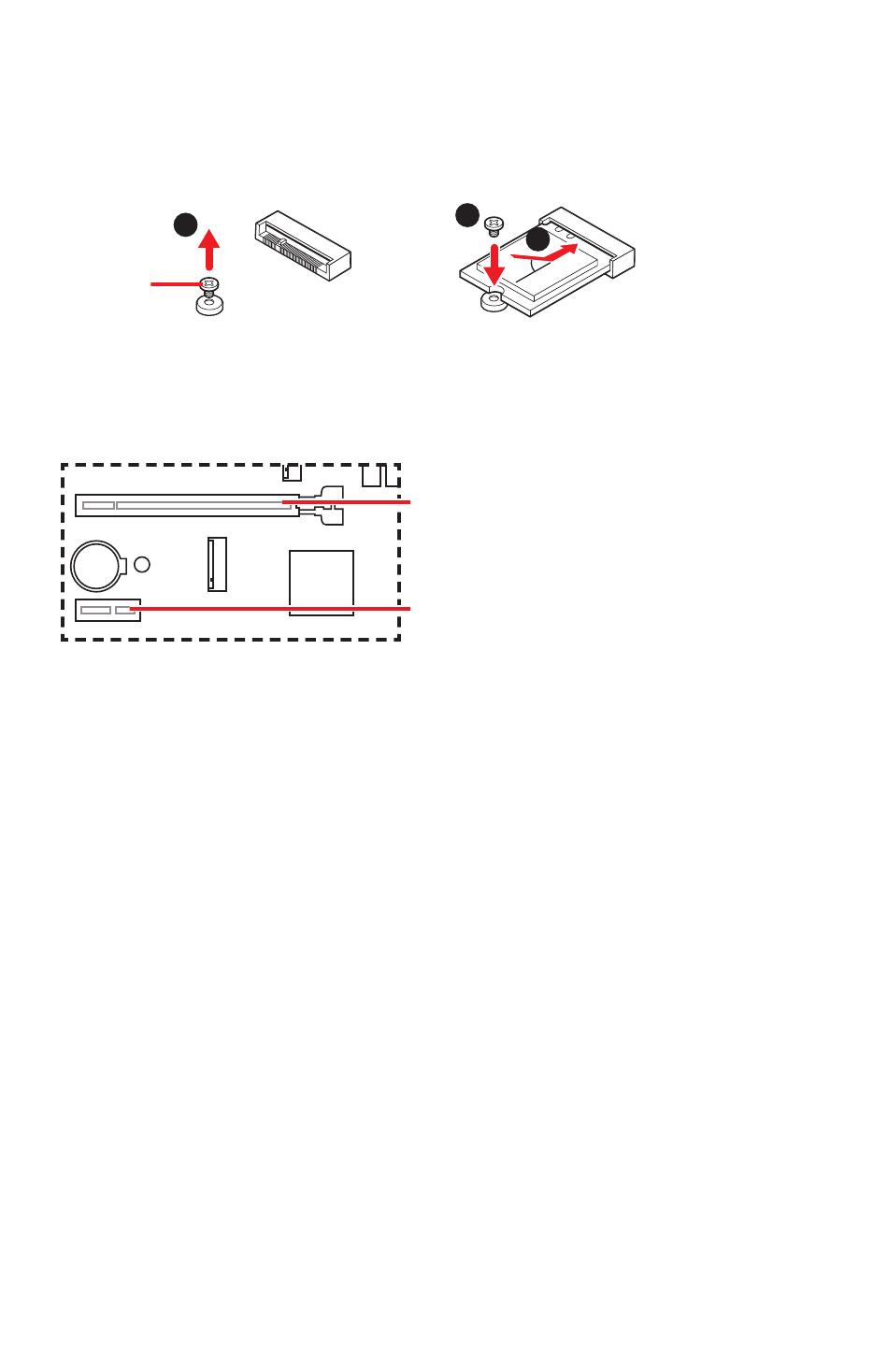

Пожалуйста, установите модуль Wi-Fi в разъем M.2_2, как показано ниже.
1
Прилагаемый
винт для M.2
PCI_E1~2: Слоты расширения PCIe
BAT1
⚠
Внимание!
Перед установкой или извлечением плат расширения убедитесь, что кабель
∙
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
∙ При установке массивной видеокарты, необходимо использовать такой
инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса
графической карты и во избежание деформации слота.
3
2
30º
30º
PCI_E1: Слот PCIe 3.0 x16 (CPU)
PCI_E2: Слот PCIe 3.0 x1 (PCH)
Компоненты материнской платы
11
