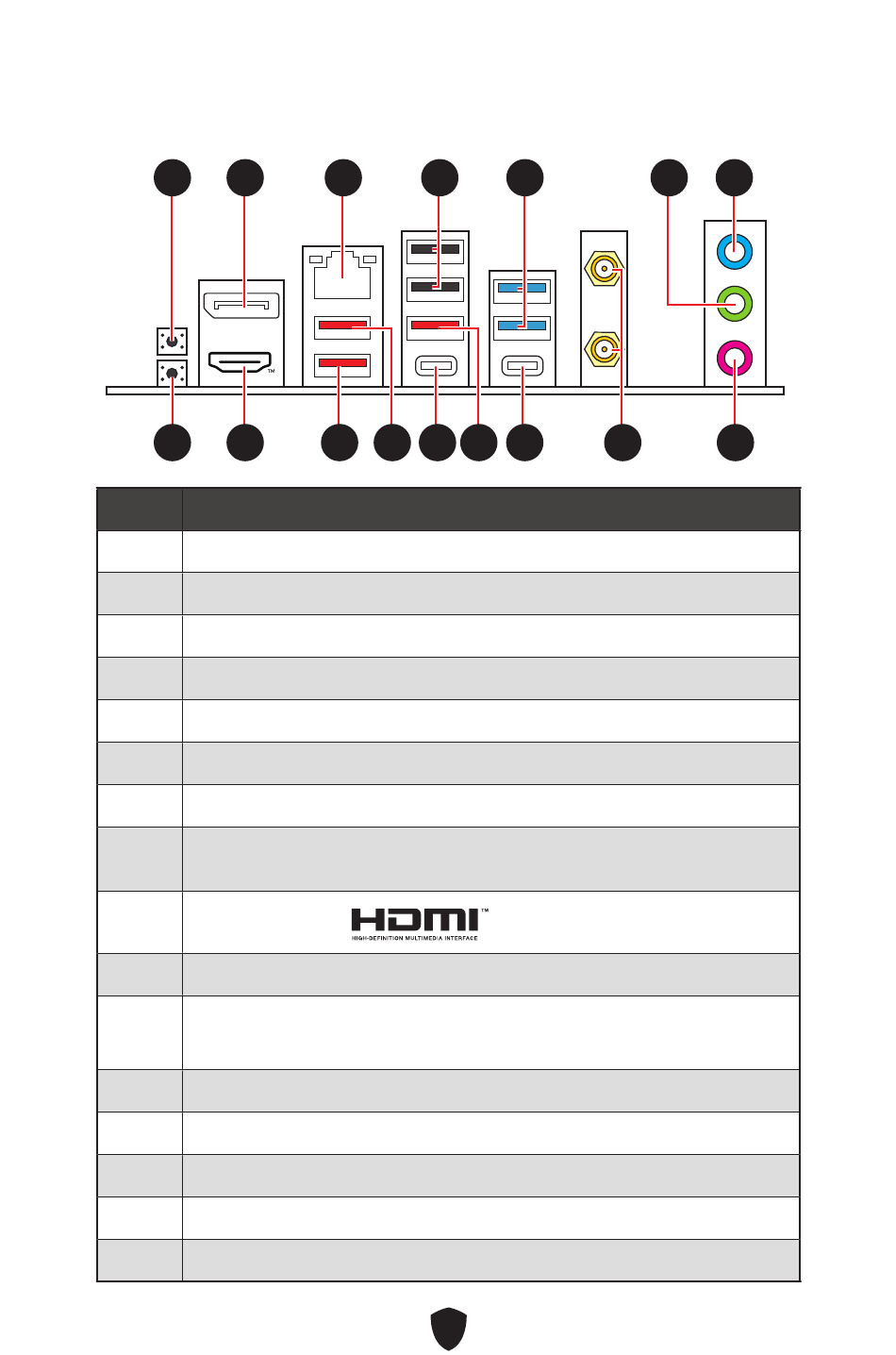

Anschlüsse auf der Rückseite
1 1 2 2
8 8 9 9
Artikel Beschreibung
1 Clear CMOS Taste
2 DisplayPort (DP1.4)
3 2,5 Gbit/s LAN-Anschluss
4 USB 2.0 Typ-A Anschluss (vom B650 Chipsatz)
5 USB 3.2 Gen 1 5Gbit/s Typ-A Anschluss (von ASM1074)
6 Line-Out-Anschluss
7 Line-In-Anschluss
Flash BIOS Taste - Please refer to page 52 for Updating BIOS with
8
Flash BIOS Button.
9
HDMI™ Anschluss
10 USB 3.2 Gen 2 10Gbit/s Typ-A Anschluss (von CPU)
USB 3.2 Gen 2 10Gbit/s Typ-A Anschluss (von CPU)
11
∙ Flash BIOS Anschluss
12 USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss (von CPU)
13 USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss (vom B650 Chipsatz)
14 USB 3.2 Gen 2x2 20Gbit/s Typ-C Anschluss (vom B650 Chipsatz)
15 Wi-Fi Antennenanschlüsse
16 Mikrofonanschluss
3 3 4 4
10 10 11 11 12 12 13 13
22
5 5 6 6
14 14 15 15
7 7
16 16
