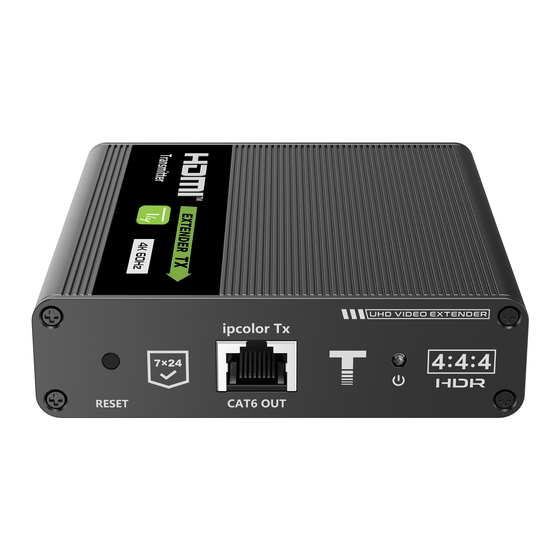

- Page 1 User's Manual HDMI EXTENDER Manuale d’istruzione BY CAT. 6 Technical features extension connection series P/N: IDATA EXT-676E (transmitter + receiver) 8059018362312 WWW.TECHLY.COM...
-
Page 2: Important Safety Instruction
• Do not modify and alter the product and any accessories! Do not use any damaged parts. • Keep enough space around all devices for a good ventilation and free motion and to avoid damages. • Do not mix up HDMI to RJ45 transmitter and RJ45 to HDMI receiver before installation WWW.TECHLY.COM... -
Page 3: Specifications
• HDMI source device like computer graphic cards, DVD, PS3, HD monitoring equipment etc. • HDMI display device like SDTV, HDTV, projector with HDMI port. • UTP/STP CAT6/CAT6A/CAT7 cable. Follow standard IEEE-568B. It is recommended to select a network cable with less loss and crosstalk. WWW.TECHLY.COM... - Page 4 Connect with the source device Connect with IR receiver extension cable, please IR in make sure the remote control used is within the effective range Connect with IR blaster extension cable, please get IR out closer to the source device while using WWW.TECHLY.COM...
- Page 5 Connect with HDMI display device Connect with IR receiver extension cable, please IR in make sure the remote control used is within the effective range Connect with IR blaster extension cable, please get IR out closer to the source device while using WWW.TECHLY.COM...
-
Page 6: Installation Procedures
HDMI Display Speaker Network Cable HDMI IN Video Source HDMI OUT HDMI Display Follow the standard of IEEE-568B. It is recommended to select a network cable with less loss and crosstalk. 1-Orange/white 2-Orange 3-Green/white 4-Blue 5-Blue/white 6-Green 7-Brown/white 8-Brown WWW.TECHLY.COM... -
Page 7: Connection Instruction
2) Reset the transmitter to re-built the connection. Q: The display shows unusual color or no sound? A: 1) Reset the transmitter or receiver to re-built the connection. 2) Check if the HDMI cables are connected well. 3) Reconnect the network cable. WWW.TECHLY.COM... -
Page 8: Specification
There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the basic European ®... -
Page 9: Importanti Informazioni Sulla Sicurezza
• Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni. • Non invertire il trasmettitore da HDMI a RJ45 con il ricevitore da RJ45 a HDMI prima dell'installazione. WWW.TECHLY.COM... -
Page 10: Contenuto Della Confezione
• Prolunga ricevitore IR *1 • Staffe di montaggio *8 • Viti *18 • Manuale d'istruzione REQUISITI PER L'INSTALLAZIONE • Sorgente HDMI come schede grafiche per computer, DVD, PS3, telecamere HD... • Schermo HDMI come SDTV, HDTV, proiettore con porta HDMI WWW.TECHLY.COM... - Page 11 Ingresso HDMI Collegare con un dispositivo sorgente Collegare al cavo prolunga ricevitore IR, assicurarsi Ingresso IR che il telecomando venga usato all'interno del range indicato Collegare al cavo prolunga IR Blaster, avvicinarsi al Uscita IR dispositivo sorgente durante l'utilizzo WWW.TECHLY.COM...
- Page 12 Uscita HDMI Collegare al dispositivo di visualizzazione HDMI Collegare al cavo prolunga ricevitore IR, assicurarsi Ingresso IR che il telecomando venga usato all'interno del range indicato Collegare al cavo prolunga IR Blaster, avvicinarsi al Uscita IR dispositivo sorgente durante l'utilizzo WWW.TECHLY.COM...
-
Page 13: Procedure Di Installazione
Seguire lo standard EIA-568B. Si consiglia di selezionare un cavo di rete di ottima qualità con ridotte perdite e diafonia 1 - Arancio/bianco 2 - Arancio 3 - Verde/bianco 4 - Blu 5 - Blu/bianco 6 - Verde 7 - Marrone/bianco 8 - Marrone WWW.TECHLY.COM... - Page 14 D: Lo schermo presenta un colore insolito o non c'è alcun suono? A: 1) Riavviare il trasmettitore o il ricevitore per ricreare la connessione 2) Controllare se i cavi HDMI sono collegati correttamente 3) Ricollegare il cavo di rete WWW.TECHLY.COM...
- Page 15 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e conforme alle norme e direttive ®...
- Page 16 All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
