Techly IDATA EXT-676E User Manual page 12

IT - 12

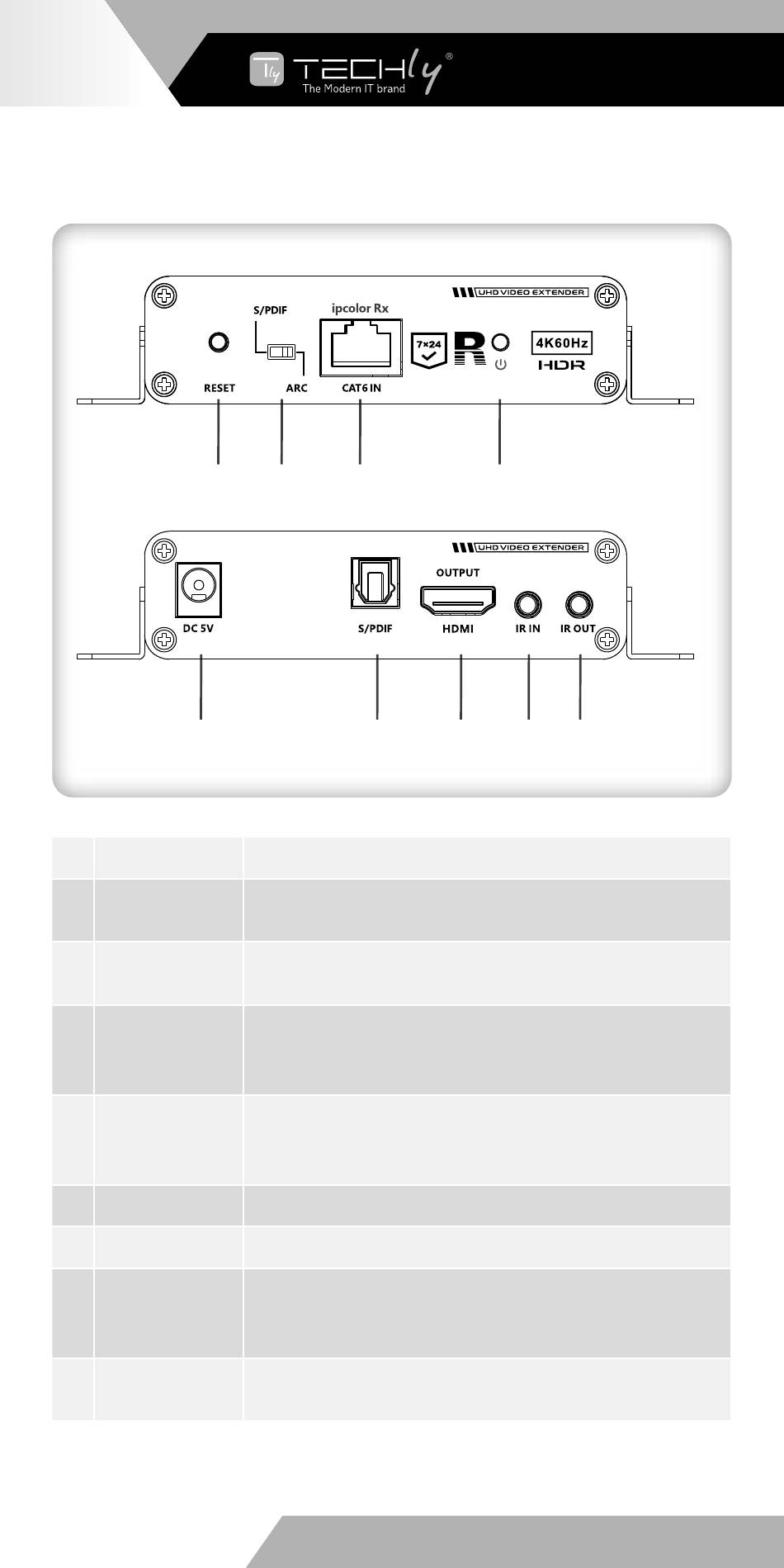

Ricevitore (RX)
⑤
⑤
1
Tasto reset
Commutatore
2
audio:
Ingresso
3
segnale RJ45
Indicatore
4
alimentazione/
Segnale
Ingresso
5
alimentazione
DC5V
6 Uscita S/PDIF
7
Uscita HDMI
8
Ingresso IR
9 Uscita IR
WWW.TECHLY.COM
① ② ③
① ② ③
Premere per riavviare il dispositivo
Scegliere di decodificare l'audio dall'uscita HDMI o
ARC o dall'interfaccia in fibra ottica
Collegare con il cavo di rete
Quando non c'è alimentazione o segnale HDMI,
l'indicatore lampeggia, quando c'è segnale HDMI
l'indicatore sarà blu fisso
Collegare all'alimentatore DC5V/2A
Uscita segnale audio digitale
Collegare al dispositivo di visualizzazione HDMI
Collegare al cavo prolunga ricevitore IR, assicurarsi
che il telecomando venga usato all'interno del range
indicato
Collegare al cavo prolunga IR Blaster, avvicinarsi al
dispositivo sorgente durante l'utilizzo
④
④
⑥ ⑦ ⑧ ⑨
⑥ ⑦ ⑧ ⑨
EXTENDER HDMI
SU CAVO CAT. 6
