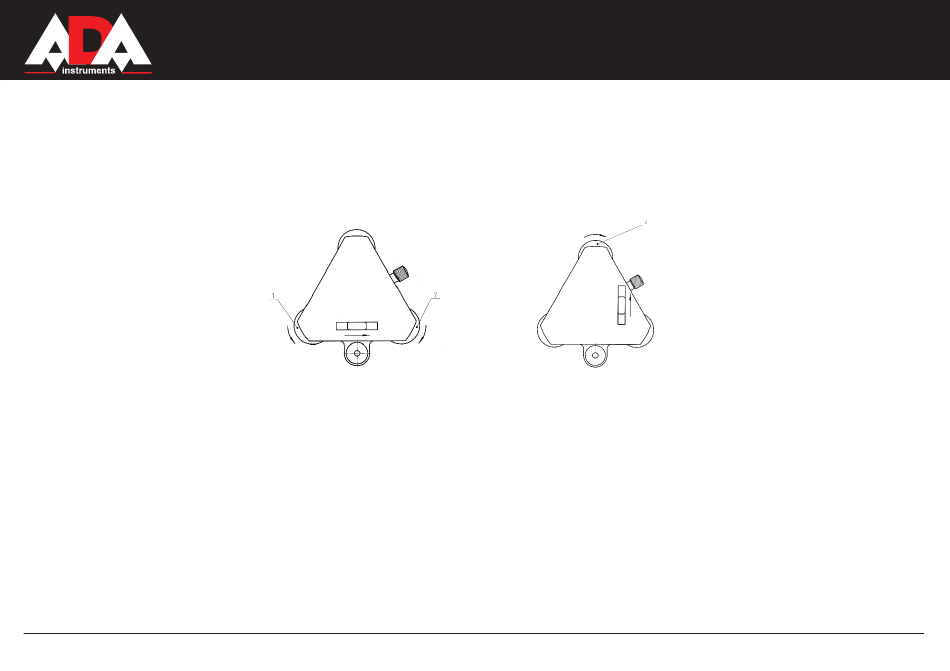

Горизонтирование прибора цилиндрическим уровнем: Поверните алидаду теодолита так, чтобы цилиндрический
уровень был параллелен линии, соединяющей центры любых двух подъемных винтов (Рисунок 5А) и в это же время,
поворачивая эти винты в противоположные стороны, переместите пузырек в центр ампулы. После этого, поверните
алидаду прибора на 90 градусов (Рисунок 5В) и также, поворачивая третий винт, добейтесь положения пузырька уровня
точно по центру ампулы. Повторите описанную процедуру несколько раз так, чтобы смещение пузырька не превысило
одно деление ампулы при любом угле поворота прибора.
Рис.5В
Рис.5А
4. Установка инструмента над пунктом.
Используя оптический центрир теодолита необходимо добиться совпадения вертикальной оси вращения прибора с
центром пункта. Выдвигая на себя или задвигая от себя окуляр центрира, добейтесь четкого изображения пункта.
Вращением подъемных винтов трегера совместите изображение пункта с центром круга сетки нитей центрира. Путем
регулировки длины ножек штатива, приведите пузырек уровня при алидаде в ноль-пункт (центр уровня). Если центр сетки
нитей отклонится от изображения пункта, совместите его путем перемещения прибора по площадке штатива. Закрепите
теодолит становым винтом и проверьте положение уровня при помощи подъемных винтов трегера. Повторите
вышеуказанные действия, повернув алидаду на 180 градусов.
5. Освещение.
Поверните зеркало (19) по направлению к свету и добейтесь равномерного освещения шкал должным образом.
