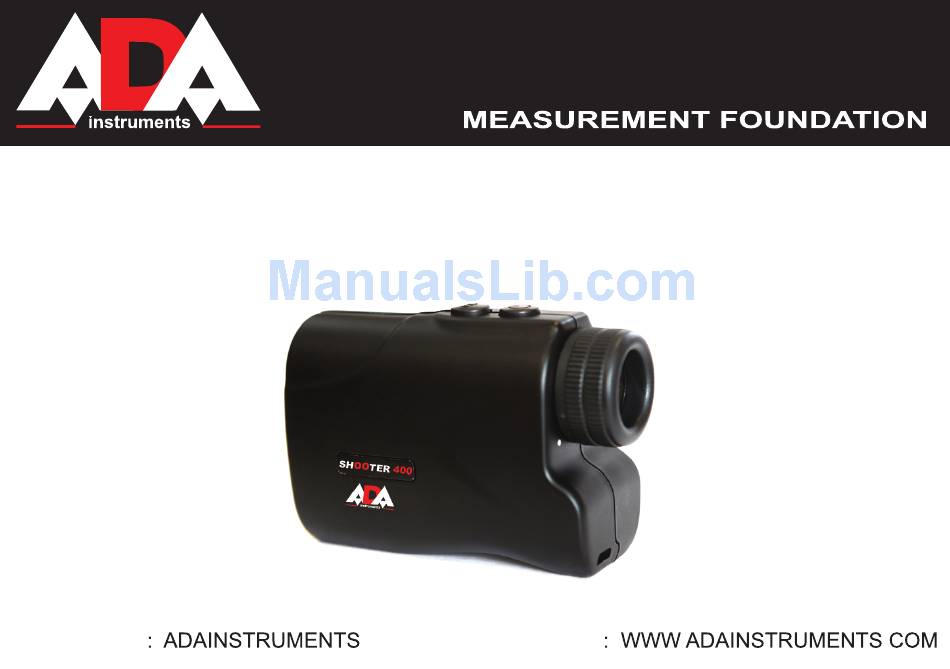

Page 1: Operating Manual
Operating manual SHOOTER Manufacturer Address... -
Page 2: Table Of Contents
SHOOTER Table of contents 1. Introduction ..............3 2. -
Page 3: Introduction
SHOOTER The Laser range and speed finder monocular user’s guide 1. Introduction The Laser range and speed finder monocular is a portable optoelectronic device combined a laser range finder, a laser speed finder and a monocular in one. Its function includes: 1) Measure the distance of a stationary and slowly moving object within a certain range and can, at the same time, observe the object with great clearness It possesses many advantages, such as a high accuracy,short measuring time, low power consumption and automatic shutoff for power saving etc. -

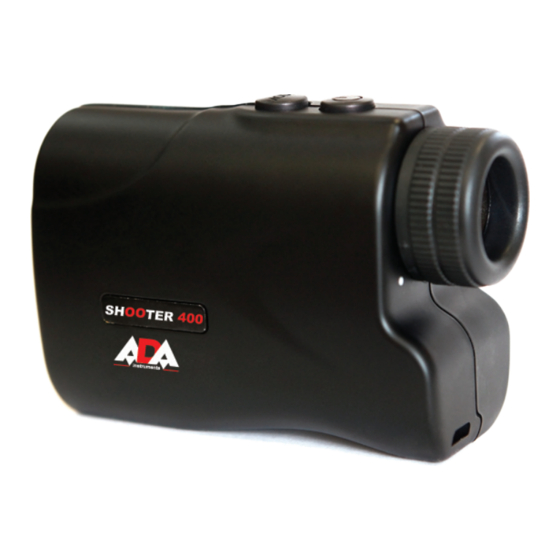

Page 4: Appearance Of The Device
SHOOTER 2. Appearance of the Device Start Button Eyepiece Mode Button Laser Emitting / Telescope Lens Battery Housing Laser Receiving Lens Figure 1. Appearance of The Laser Range and Speed Finder Monocular MEASUREMENT FOUNDATION... -
Page 5: Specifications
SHOOTER 3.The Specifications of the Laser Range and Speed Finder Monocular: Measuring Range of Distance 6 ~ 400 m Measuring Range of Speed 0-300 km/h Laser type 905 nm Object lens size 24 mm Eyepiece size 16 mm Magnification Field of view 7°... -
Page 6: Description
SHOOTER 4.The Description for the Built - in Liquid Crystal Display (LCD) of the Laser Range and Speed Finder Monocular Ready Range Speed KMY / hS Quality > > > > > > Figure 2. LCD Indications MEASUREMENT FOUNDATION... - Page 7 SHOOTER 1). «Ready» - range finder or speed finder is ready 2).«Range» - range finder mode 3). «Speed» - speed finder mode 4).« » - Laser transmission indication 5).« » - Aiming indication, It is used for aiming the center of a target. 6).«...
-
Page 8: Operation Instructions
SHOOTER 5.The Laser Range and Speed Finder Monocular Operation Instructions 5.1 Adjust Telescope Turn the eyepiece of the monocular until the target becomes clear. 5.2 Start The Laser Range and Speed Finder Monocular has two buttons, they are «Start» button ( ) and «Mode» button. - Page 9 SHOOTER 5.3 How to operate the Laser Range Finder The Laser Range and Speed Finder Monocular has two modes, they are «Range Mode» (default) and «Speed Mode». Shortly press the «Mode» button and they can be shifted one another. When «Range Mode» is chosen,”Range”character will appear on the top of the LCD.
- Page 10 SHOOTER Ready Ready Ready Ready М Quality > > > > > > Quality > > > > > > Figure 4 MEASUREMENT FOUNDATION...
- Page 11 SHOOTER 5.4 How to operate the Laser Speed Finder. When «Speed Mode» is chosen, «speed» character will appear on the top of the LCD. Shortly press the « » button and measurement of speed start.The speed data will be displayed about 3 seconds later, otherwise it means the reflection is too weak and the speed measurement is failed,than LCD will display «----».
- Page 12 SHOOTER 5.5 How to shift the meaning length unit «M», «Y» - Meaning length unit, «M» means meter, «Y» means yard. During the distance measurement period, you can change the measurement unit just by long pressing the «Mode» button and it can be shifted «M» and «Y». «KM/h», «M/S»- Speed unit indications.
-
Page 13: Caution
SHOOTER 6. Caution 6.1 The measuring distance of this laser range and speedfinder monocular has something to do with the target’s character, transmitting beams with the angle of the target’s surface and the weather visibility. In general, if the sur- face of the target is smooth, bright and large, the beams are upright to the surface of the target and the weather is clear, the longer distance can be measured, whereas the shorter distance will be made by the device. -
Page 14: Accessory List
SHOOTER SHOOTER 6.8 If the device meets with a problem, send it to a professional department, never disassemble it by your- selves. 7. The Accessory List of the Laser Range and Speed Finder Monocular: Laser Range and Speed Finder, Colour Box, Wrist Strap, Soft Bag, User Manual, Drier, Lens Cloth MEASUREMENT FOUNDATION... - Page 15 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product application, mentioned in the service instruction, without tentative written agreement of the expert provider.
- Page 16 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by official importer.
-
Page 17: Appendix 1- «Certificate Of Acceptance And Sale
Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment... - Page 18 Руководство по эксплуатации SHOOTER Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
- Page 19 Оглавление 1. Описание ............20 2.
-
Page 20: Описание
SHOOTER 1. Описание Лазерный дальномер и измеритель скорости - портативный оптико-электронный прибор объединяющий функции оптического монокуляра, лазерного дальномера и датчика скорости. Назначение: Измерение расстояния неподвижного или медленного движущегося объекта в пределах определенного диапазона. Измерение скорости быстро двигающегося объекта. Преимущества: У этого прибора есть много преимуществ, таких как высокая точность, короткое время измерения, низкий... -
Page 21: Свойства
SHOOTER 2. Свойства кнопка включения окуляр Режимы работы лазерный излучатель/ телескопическая линза батарейный отсек линза приема лазерного луча Рис.1. Устройство прибора MEASUREMENT FOUNDATION... -
Page 22: Технические Характеристики
SHOOTER 3.Технические характеристики Измеряемое расстояние 6 - 400 м Измеряемая скорость 0 - 300 км/ч Лазерный тип 905 нм Размер линзы объекта 24 мм Размеры окуляра 16 мм Увеличение Угловое поле зрения 7° Диаметр выходного зрачка 3.9 мм Диоптрийная коррекция ±4 Рабочие... - Page 23 SHOOTER 1). «Ready» - дальномер готов 2).«Range» - режимы работы дальномера 3). «Speed» - режим работы измерителя скорости 4).« » - индикация лазерной передачи Ready 5).« » - индикация цели. Применяется для наведения Range Speed на центр мишени. 6).« » - на дисплей помещается 4 цифры. Если измерение...
-
Page 24: Начало Работы
SHOOTER 5.1 Настройка фокуса Поворачивайте окуляр до тех пор, пока мишень не станет четкой. 5.2 Начало работы Прибор имеет две кнопки: кнопка « » и кнопка «Mode» – режим работы. Нажмите на кнопку « » и удерживайте ее в течение 1 сек. Прибор включится. На дисплее отобразится... - Page 25 SHOOTER 5.3 Как работать с лазерным дальномером Лазерный дальномер и определитель скорости имеет два режима работы: «range mode» (измерение расстояния) и «Speed mode» (измерение скорости). Нажимайте на кнопку «Mode» и переключайте режимы. Если вы выбрали режим измерения расстояния, на дисплее отобразится надпись «Range» - в...
- Page 26 SHOOTER Ready Ready Ready Ready М Quality > > > > > > Quality > > > > > > Рис. 4 MEASUREMENT FOUNDATION...
- Page 27 SHOOTER 5.4 Как управлять Лазерным измерителем скорости При выборе режима работы «Speed Mode» (измерение скорости) — на верхней части дисплея отображается надпись «Speed». Нажмите на кнопку « » и начните измерение скорости. Примерно через 3 сек начнется отображение данных о скорости. Если отображение данных не произойдет, значит отражение...
-
Page 28: Переключение Единиц Измерения
SHOOTER 5.5 Переключение единиц измерения «M» - метры «Y» - ярды. Во время измерения расстояния вы можете переключать единицы измерения. Для этого нажмите и удерживайте кнопку «Mode» и выбирайте нужную единицу измерения. «KM/h», «M/S» — индикация скорости. «KM/h- означает км/ч, «M/S» означает метры в сек. Во... -
Page 29: Меры Предосторожности
SHOOTER 5.6 Автоматическое отключение Если прибор в течение 20 сек находится в бездействии, он автоматически отключается. 5.7 Индикация низкого заряда батареи Когда на дисплее отображается значок « » — это означает, что батарею необходимо заменить. 6. Меры предосторожности 6.1 Измерение расстояние данным устройством зависит от характеристик мишени, передающих лучей с... - Page 30 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 31 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся...
- Page 32 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
- Page 34 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
