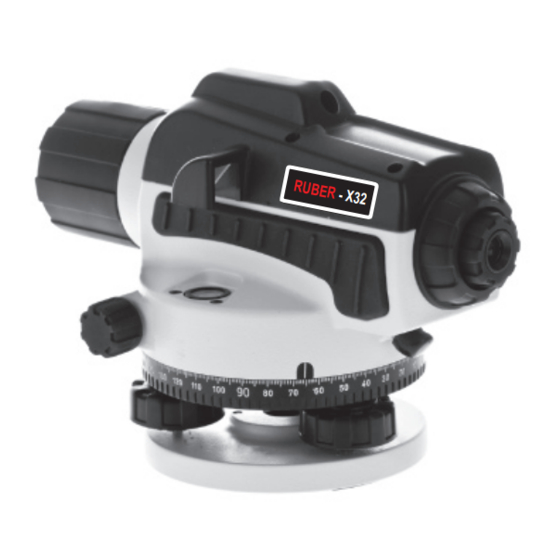

ADA INSTRUMENTS Ruber-X32 Operating Manual

Optical level
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Operating manual
Optical level
ADA Ruber-Х32
Manufacturer
Address

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Ruber-X32 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ADA INSTRUMENTS Ruber-X32

Summary of Contents for ADA INSTRUMENTS Ruber-X32

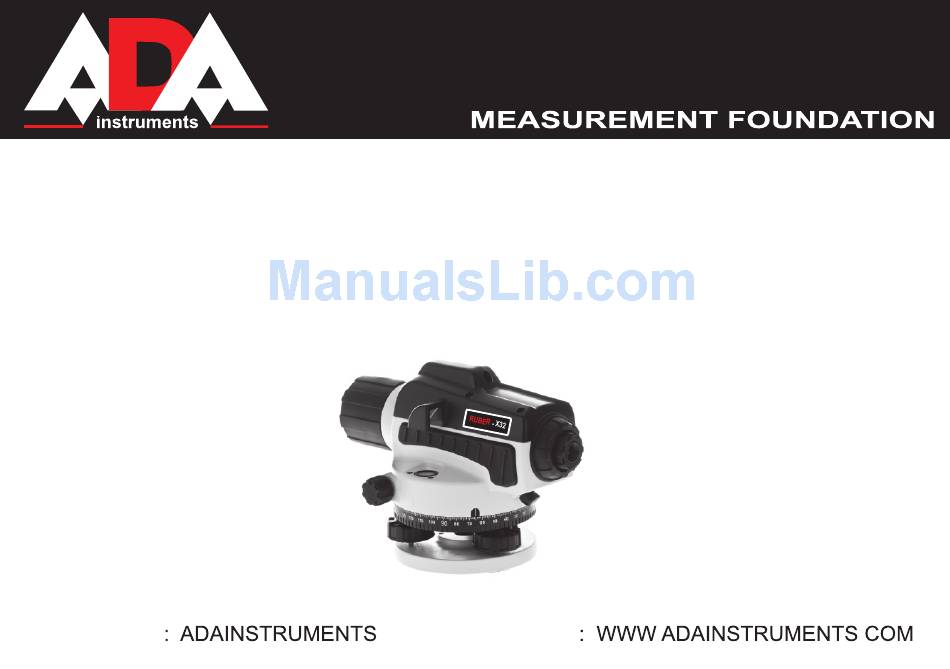

  • Page 1 Operating manual Optical level ADA Ruber-Х32 Manufacturer Address...

  • Page 2: Table Of Contents

    RUBER-X32 Table of contents 1. General instructions ........... .3 2.

  • Page 3: General Instructions

    RUBER-X32 1. GENERAL INSRUCTIONS Optical level: model- Ruber-Х32 Before working you should read the maintenance manual! 2. TECHNICAL REQUIREMENTS 2.1. FUNCTIONAL DESCRIPTION • Optical level Ruber-Х32 is equipped with automatic compensator with magnetic damper. When the instrument is adjusted with circular level, mechanism of automatic compensation fixes the line of sight into the horizon.

  • Page 4: Features

    RUBER-X32 2.2. FEATURES 1. Reflector 8. Horizontal Knob 2. Circular level 9. Objective Lens 3. Circular level Adjusting Screw 10. Horizontal Circle Index 4. Horizontal Tangent Screw 11. Eyepiece 5. Levelling Foot Screw 12. Reticle Adjusting Screw Cover 6. Base 13.

  • Page 5: Specifications

    RUBER-X32 2.3. SPECIFICATIONS SPECIFICATIONS ADA Ruber-Х32 Magnification 32 x Standard error 1, mm Objective diameter 6 mm Min. focusing distance Compensator working range ±1' Compensator error ±0."/1' Compensator setting accuracy ±0." 8'/2mm Sensitivity of circular bubble Limb 60º Scale minimum value of limb 1º...

  • Page 6: Care And Maintenance

    RUBER-X32 4. CARE AND MAINTENANCE • Misapplication or negligence of the terms of service instruction can cause damage effect to your health. • Avoid excessive vibration and shocks! Store the instrument and it’s accessories only in carrying case. • Optical level-is an accurate instrument, which should be stored and used with care.

  • Page 7: Ruber-X32

    RUBER-X32 4) Tripod head should be placed horizontally. Fix the end parts of tripod legs, plunging them into the ground (Pic.2) 5) Tighten retaining bolt, holding the instrument on the tripod (Pic.3). 6) When you use the tripod with spherical head, loosen slightly retaining bolt.

  • Page 8: Focusing And Surveying

    RUBER-X32 5.2. FOCUSING AND SURVEYING 1) Point the instrument at bright uniform background. 2) Rotate clockwise the ocular ring up to the stop. After that look into the ocular of the telescope and focus the view of reticule, slightly rotating anticlockwise the ocular ring. You should stop rotating when the view of reticule will be clear. You shouldn’t repeat this procedure very often.

  • Page 9: Automatic Compensator

    RUBER-X32 The bubble should be in the center. If it is shifted from the center, follow the instruction: 3) Remove only half of the bubble shift with leveling screws (5) (Pic.7) 4) Remove the remaining half of the bubble shift with rotation of adjusting screws of the level with the hex-nut wrench (Pic.8).

  • Page 10: Reticule

    RUBER-X32 There is another way to check the compensator. Make the bubble into the center of circular level. When you see clear object, hit slightly the tripod legs or the instrument case. Horizontal line should twitch slightly and back to the previous place.

  • Page 11: The Action Of The Instrument

    RUBER-X32 3) Provide an access to the adjusting screws. Adjusting screw Clamping screws Pic.12 4) If the difference between b2' and b2 is positive (negative), horizontal line should be raised (lowed). To raise/low horizontal line you should screw/unscrew adjusting screw. Determine new difference value b2'-b2 and if necessary, repeat the adjustment.
  • Page 12 RUBER-X32 2) Set up the staff at A point. Take readings ‘‘a’’ (back staff) along the staff at A point. 3) Point at the staff which is set up at B point and take readings “b” (front staff). 4) The difference “a-b” is the elevation “h” point to A point (Pic.13)

  • Page 13: The Measurement Of Horizontal Angle

    RUBER-X32 2) Elevation between A and B points is computed as the sum of elevations of all sections. General formula is following: Height of determinated point= Height of giving point+ Sum of back staff readings- Sum of front staff readings.

  • Page 14: Distance Measuring Along The Stadia Hair

    RUBER-X32 6.3. DISTANCE MEASURING ALONG THE STADIA HAIR Stadia hair can be used for distance measuring and for setting the instrument in the center of the line between two points. 1) Point at the staff and calculate the number of centimeter division between two stadia hairs (Pic.17).
  • Page 15 RUBER-X32 WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and work- manship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour.
  • Page 16 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product application, mentioned in the service instruction, without tentative written agreement of the expert provider.
  • Page 17 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by official importer.

  • Page 18: Appendix 1- "Certificate Of Acceptance And Sale

    Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment...
  • Page 19 Руководство по эксплуатации Оптический нивелир ADA Ruber-Х32...
  • Page 20 RUBER-X32 Ruber-Х32 Ruber x32 Оглавление 1. Общие указания ........... . . 21 2.

  • Page 21: Ruber-Х32

    RUBER-X32 Ruber x32 1. ОБЩИЕ УКАЗАНИЯ Оптический нивелир: модель ADA Ruber-Х32 Перед началом работы, ОБЯЗАТЕЛЬНО, ознакомьтесь с руководством по эксплуатации! 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 2.1. ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ПРИБОРА • Нивелир ADA Ruber-Х32 оснащен быстродействующим автоматическим компенсатором с магнитным демпфером. После того, как прибор приблизительно выставлен с помощью круглого уровня, механизм...

  • Page 22: Описание Прибора

    RUBER-X32 2.2. ОПИСАНИЕ ПРИБОРА 1. Защитный кожух 8. Лимб 2. Пузырьковый уровень 9. Просветленная оптика 3. Юстировочные винты пузырькового уровня 10. Метка отсчетов угла поворота 4. Ручка регулировки поворота 11. Окуляр 5. Подъемные винты 12. Защитный кожух окуляра 6. Подставка...

  • Page 23: Технические Характеристики

    RUBER-X32 2.3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ХАРАКТЕРИСТИКИ ADA Ruber-Х32 Увеличение 32 x Среднеквадратическая погрешность на 1 1,5 mm км двойного ход. Диаметр объектива 36 mm Min фокусное расстояние Рабочий диапазон компенсатора ±15' Погрешность компенсатора ±0."/1' Точность установки компенсатора ±0.5" Точность круглого уровня...

  • Page 24: Требование Безопасности И Уход

    RUBER-X32 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И УХОД • Использование оптического нивелира не по назначению (способами, не описанными в настоящей инструкции) может подвергнуть Вас вредному воздействию. • Беречь от тряски и вибраций! Хранить прибор и аксессуары к нему только в транспортировочном кейсе.

  • Page 25: Подготовка К Работе

    RUBER-X32 5. ПОДГОТОВКА К РАБОТЕ 5.1. УСТАНОВКА ИНСТРУМЕНТА 1) Развяжите ремень вокруг ножек штатива и освободите зажимные винты (Рис.1) 2) Не раскладывая штатив, вытяните ножки до тех пор, пока головка штатива не окажется на уровне глаз, затем затяните зажимные винты.
  • Page 26 RUBER-X32 4) Убедитесь, что головка штатива расположена приблизительно горизонтально. Зафиксируйте наконечник ножек штатива, утопив их в грунт (Рис.2). 5) Придерживая прибор на штативе, закрутите становой винт (Рис.3). 6) При использовании штатива со сферической головкой немного ослабьте становой винт, и удерживая прибор за подставку “6” двумя...

  • Page 27: Фокусировка И Выполнение Измерений

    RUBER-X32 5.2. ФОКУСИРОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ 1) Наведитесь на светлый однородный фон. 2) Поверните кольцо окуляра по часовой стрелке до упора, после чего, глядя в окуляр зрительной трубы, сфокусируйте изображение сетки нитей, понемногу вращая кольцо окуляра против часовой стрелки. Остановите вращение тогда, когда изображение сетки нитей начнет становиться нерезким. Частого повторения...

  • Page 28: Автоматический Компенсатор

    RUBER-X32 Пузырек не должен сместиться из центра. Если же он сместился, выполните следующие действия: 3) Устраните половину смещения пузырька с помощью подъемных винтов “5” (Рис.7). 4) Устраните оставшуюся половину смещения вращением юстировочных винтов уровня с помощью шестинранного ключа (Рис.8). 5) Повторяйте описанные выше действия до полного устранения смещения пузырька при повороте прибора.

  • Page 29: Сетка Нитей

    RUBER-X32 Аналогичная поверка может быть выполнена следующим образом: Приведите пузырек в центр круглого уровня. При наблюдении четкой цели слегка стукните по ножкам штатива или корпусу прибора. Горизонтальная нить должна слегка дернуться и вернуться на прежнее место, указывая тем самым на нормальную работу...

  • Page 30: Работа С Инструментом

    RUBER-X32 3) Снимите защитный кожух юcтировочных винтов сетки нитей. Юстировочный винт Зажимные винты Рис.12 4) Если разность между b2' и b2 положительна (отрицательна), горизонтальная нить должна быть поднята (опущена). Чтобы поднять/опустить горизонтальную нить, закрутите/открутите юстировочный винт. Определите новое значение разности b2' и b2 и, в случае необходимости, повторите юстировку.
  • Page 31 RUBER-X32 3) Наведите на рейку, установленную на точке В и возьмите отсчет “b” (передняя рейка). 4) Разность отсчетов “a и b” является превышением “h” точки В относительно точки А. (Рис.13) Пример: h=a-b =1.735 m - 1.224 m = 0.511 m Таким...

  • Page 32: Измерение Горизонтального Угла

    RUBER-X32 Общая формула следующая: Высота определяемой точки= высота известной точки + сумма отсчетов по задней рейке- сумма отсчетов по передней рейке. Примечание: Данный простейший метод не позволяет выявить ошибки нивелирования. Надежнее выполнять измерения от точки А до точки В и обратно до точки А. В этом случае можно вычислить ошибку замыкания.

  • Page 33: Измерение Расстояний По Дальномерным Нитям

    RUBER-X32 6.3. ИЗМЕРЕНИЕ РАССТОЯНИЙ ПО ДАЛЬНОМЕРНЫМ НИТЯМ Дальномерные нити сетки нитей могут использоваться для измерения расстояний или для установки инструмента в центре линии между двумя точками. 1) Наведитесь на рейку и посчитайте количество сантиметровых делений между двумя дальномерными нитями (Рис.17).
  • Page 34 RUBER-X32 Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет...
  • Page 35 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
  • Page 36 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся...
  • Page 37 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
  • Page 38 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
