Инструкция
по эксплуатации

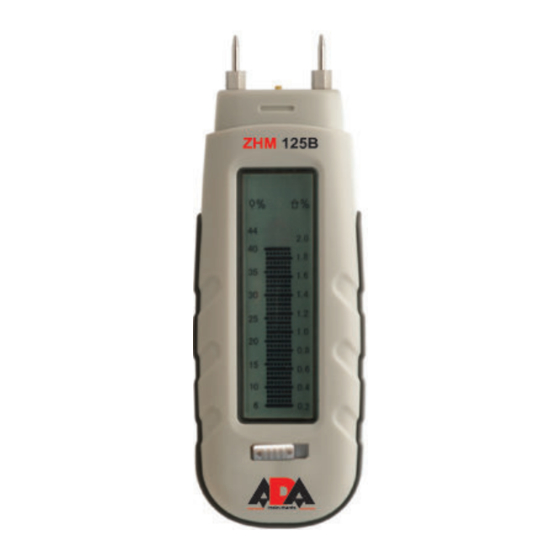

Контактный гигрометр древесины ADA ZHM 125 В
А00108
Цены на товар на сайте:
http://www.vseinstrumenti.ru/instrument/izmeritelnyj/gigrometry/ada/zhm_125_b_a00108/
Отзывы и обсуждения товара на сайте:
http://www.vseinstrumenti.ru/instrument/izmeritelnyj/gigrometry/ada/zhm_125_b_a00108/#tab-
Responses
Advertisement
Chapters
Table of Contents
Related Manuals for ADA INSTRUMENTS ZHM 125B
Summary of Contents for ADA INSTRUMENTS ZHM 125B
- Page 1 Инструкция по эксплуатации Контактный гигрометр древесины ADA ZHM 125 В А00108 Цены на товар на сайте: http://www.vseinstrumenti.ru/instrument/izmeritelnyj/gigrometry/ada/zhm_125_b_a00108/ Отзывы и обсуждения товара на сайте: http://www.vseinstrumenti.ru/instrument/izmeritelnyj/gigrometry/ada/zhm_125_b_a00108/#tab- Responses...
- Page 2 125B Руководство по эксплуатации Измеритель влажности Модель: ZHM 125B Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
-
Page 3: Table Of Contents
125B Оглавление 1. Комплект поставки ..........3 2. -
Page 4: Комплект Поставки
125B Комплект поставки Измеритель влажности ZHM 125B, батарея, запасные электроды, руководство по эксплуатации. Описание Измеритель влажности ZHМ 125B предназначен для измерения влажности древесных пиломатериалов (а также картона и бумаги) и твердеющих строительных материалов (штукатурка, бетон и известковый раствор). Непосредственно отображает уровень влажности материала. -
Page 5: Технические Характеристики
125B Технические характеристики Принцип измерения электрическое сопротивление Длина электродов 8 мм Электроды встроенные, заменяемые Диапазон измерения 6-44% древесины Точность измерения ±1% древесины Диапазон измерения 0,2-2% стройматериалов Точность измерения ±0,05% стройматериалов Автоматическое примерно через 15 мин. выключение Источник питания 3 х CR2032 батарейки Материал... -
Page 6: Обслуживание
125B Размеры 139 х 47 х 25 мм Вес ~100 гр. Обслуживание Прибор должен быть всегда сухим. • Не допускайте попадание грязи в корпус прибора и между измерительными электродами. • Замена электродов. • Открутите 5 винтов на задней крышке прибора. Снимите крышку. Открутите 5 винтов на печатной плате. •... -
Page 7: Работа С Прибором
125B Работа с прибором Снимите защитную крышку с верхней части прибора. Прибор включится автоматически. Вдавите измерительные электроды по возможности в глубь материала. При измерении влажности древесины электроды следует располагать перпендикулярно структуре волокон. Повторные измерения увеличивают достоверность результата. Сразу после окончания измерения наденьте на верхнюю часть прибора защитную крышку. Прибор выключится автоматически. -
Page 8: Проверка Батареи
125B состояние прибора. Проверка батареи Подключите электроды к контактам В защитной крышки, при этом показание прибора должно быть: Режим ДРЕВЕСИНА: >44% Режим СТРОЙМАТЕРИАЛЫ: >2.05% - полное заполнение графической шкалы. Замена батареи При низком заряде батареи на дисплее появится символ . В этом случае батарею следует заменить. -
Page 9: Гарантия
125B Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен... - Page 10 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
- Page 12 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 12 месяцев со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся...
- Page 13 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 14 Operating manual Moisture meter Model: ZHM 125B Manufacturer Address: WWW. ADAINSTRUMENTS.COM...
- Page 15 125B Table of contents 1. Kit .............15 2.
-
Page 16: Kit
125B ZHM 125B, battery, additional pins, operating manual. Description Used to measure the moisture level in sawn timber (also cardboard, paper) and hardened materials (plaster, concrete and mortar). It displays the moisture level in the material straightaway. MEASUREMENT FOUNDATION... -
Page 17: Speciications
125B Speciications Measurement principle electrical resistance Pins length 8 mm Measuring pins integrated, replaceable Measuring range wood 6-44% Accuracy wood ±1% Measuring range other 0,2-2% materials Accuracy other materials ±0,05% Auto power off after approx. 15 minutes Power supply 3 x CR2032 batteries Housing material Impact-proof plastic housing Ambient temperature... -
Page 18: Maintenance
125B Maintenance Always keep instrument dry. • Prevent dirt from getting in between the measuring electrodes • Changing the electrodes: • Unscrew the 5 screws at the back of the instruments. • Remove housing lid. Unscrew all 5 screws on the electronic plate. Replace electrodes. •... -
Page 19: Application
125B Application Remove the cap from the top side and place on the bottom side. • The instrument switches on automatically. • Press the measuring electrodes as far as possible into the material. • Always measure the moisture in the wood perpendicular to the ibre structure. •... -
Page 20: Automatic Power Off
125B Automatic Power OFF In order to conserve battery life, the meter will automatically turn off after approximately 15 minutes. To press and restoration the power switches the meter display is on. Battery check Connect electrodes with B contacts to the protective cap. Reference display for wood: >44% Reference display for building material: ±2.05% Display has to full. -
Page 21: Warranty
125B WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workman- ship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or simi- lar model at manufactures option), without charge for either parts of labour. -
Page 22: Appendix 1- "Certiicate Of Acceptance And Sale
Certiicate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment... -
Page 24: Appendix 2- "Warranty Card
WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 12 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by oficial importer. - Page 25 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modiications with the purpose of improvement and expansion of normal sphere of product ap- plication, mentioned in the service instruction, without tentative written agreement of the expert provider.
- Page 27 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
