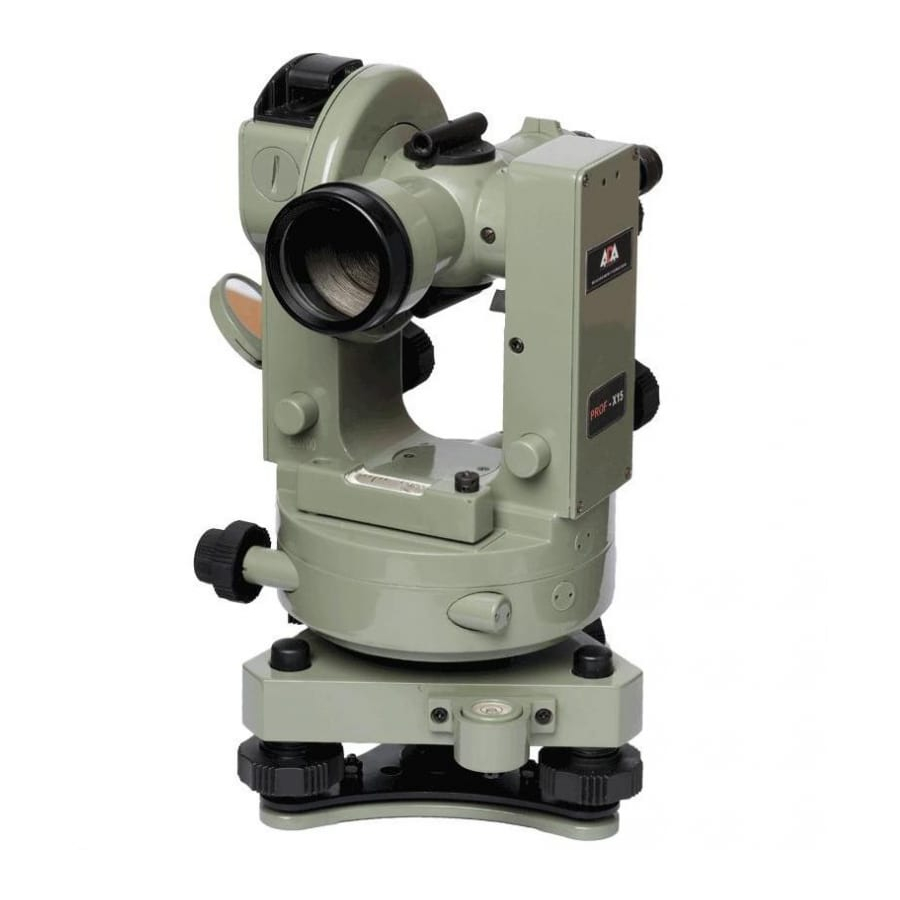

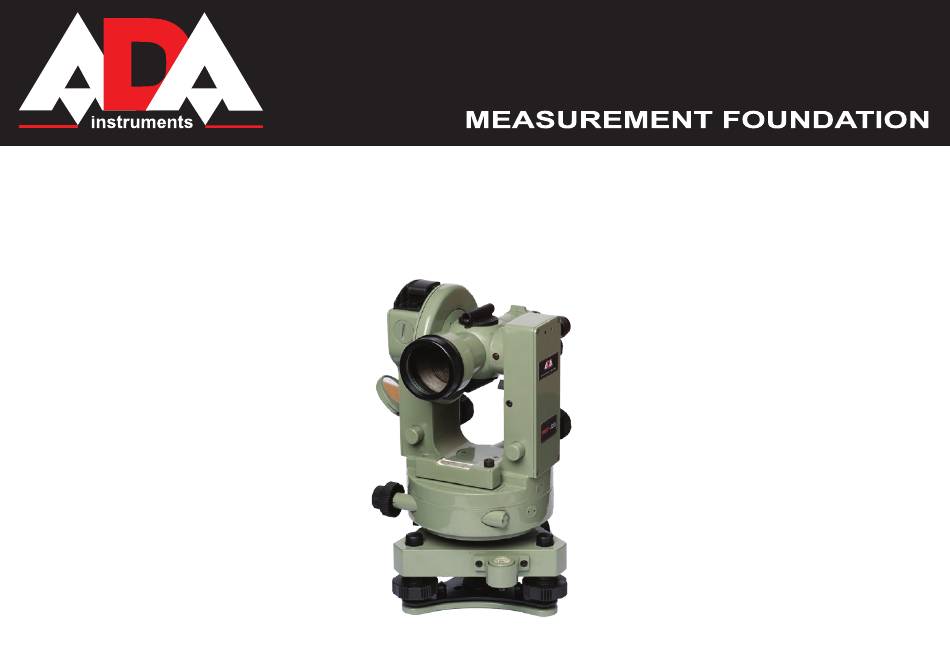

- Page 1 PROF Руководство по эксплуатации Оптический теодолит Модель: PROF X15 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
-
Page 2: Table Of Contents
PROF - X15 Оглавление 1. Описание ............3 2. -
Page 3: Описание
- X15 Описание Prof X15 - оптический теодолит среднего класса точности. Приборы данного типа отличаются удобством в работе. Теодолит Prof X15 применяется в строительстве, в военном деле, геодезии и проектно-изыскательских работах. Они, главным образом, используются для создания карт и планов различных масштабов, при выполнении съемок. Прибор подойдет для... -
Page 4: Комплектация
PROF Спиртовые уровни: -цилиндрический при алидаде 30" / 2 мм -круглый 8' / 2 мм Градуировка и размеры лимбов: -диаметр горизонтального круга (ГК) 93, 4 мм -цена деления ГК 1º -диаметр вертикального круга (ВК) 73,4 мм -цена деления ВК 1º -цена... - Page 5 PROF MEASUREMENT FOUNDATION...
-
Page 6: Конструктивные Особенности Прибора
PROF Конструктивные особенности прибора Конструкция инструмента проста и оригинальна. Это позволяет сочетать в себе легкость, компактность и прямое быстрое снятие отсчетов. При создании данного прибора использовались самые передовые технологии проектирования и надежные материалы. MEASUREMENT FOUNDATION... - Page 7 PROF Зеркало уровня при вертикальном круге Уровень при вертикальном круге (для технического обслуживания) Винт-заглушка уровня при вертикальном круге Кремальера (фокусировка) зрительной трубы Зеркало Цилиндрический уровень Юстировочный винт цилиндрического уровня Винт перестановки лимба горизонтального круга Подъемные винты Регулировочный винт уровня при вертикальном круге Закрепительный...
-
Page 8: Использование Теодолита
PROF Использование теодолита 1. Установка штатива Установите штатив над измеряемым пунктом (станцией) так, чтобы его ножки были равноудалены от него. Место установки должно быть, насколько возможно, ровным. Ослабьте зажимные винты на штативе, выдвиньте ножки на необходимую высоту и закрепите их теми же винтами. Углубите... - Page 9 PROF MEASUREMENT FOUNDATION...
- Page 10 PROF 6. Измерение углов Поверните зрительную трубу по направлению к заданной точке. При помощи оптического визира (12) грубо наведитесь на марку (вешку). Вращая окуляр против часовой стрелки, добейтесь четкого изображения штрихов сетки нитей, поверните кремальеру, добейтесь четкой фокусировки объекта измерений. Зафиксируйте...
- Page 11 PROF 7. Отсчитывание по кругам После регулировки освещенности шкал кругов, добейтесь при помощи винта фокусировки отсчетного микроскопа (14) четкого изображения шкал, как показано на Рис.5. Символы и на шкалах указывают на их принадлежность к горизонтальному и вертикальному кругам соответственно. В верхней и нижней части шкал Вы увидите целое число градусов.
- Page 12 PROF MEASUREMENT FOUNDATION...
- Page 13 PROF MEASUREMENT FOUNDATION...
- Page 14 PROF MEASUREMENT FOUNDATION...
- Page 15 PROF MEASUREMENT FOUNDATION...
-
Page 16: Гарантия
PROF Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую же или аналогичную... - Page 17 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 18 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 12 месяцев со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
- Page 19 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
- Page 21 PROF Operating manual Optical theodolite Model: PROF X15 Manufacturer Address: WWW. ADAINSTRUMENTS.COM...
- Page 22 PROF Table of contents 1. Review ............. . . 23 2.
-
Page 23: Review
ADA PROF X15 are optical theodolites of medium precision. These instruments are easy to use. Theodolites Prof X15 are used in national defence construction, geodesy and project surveying. They are mainly used in the map- ping of vast scale relief-maps and doing survey. It is also suitable for use in general project surveying like municipal construction, communication facilities in mines, etc. -
Page 24: Complete Set
PROF -circular level 8' / 2 mm Graduated circle and tape measure: -graduation diameter of horizontal circle 93,4 mm -graduation interval (H) 1º -graduation diameter of vertical circle 73,4 mm -graduation interval (V) 1º -graduation interval of microscope scale -magniication of the horizontal system 74-x -magniication of the vertical system 74-x... - Page 25 PROF Pic.1 Optical scheme of theodolite MEASUREMENT FOUNDATION...
-
Page 26: Construction Features
PROF Construction features The design of the instrument is compact and ingenious. It affords easy portability and direct, rapid reading. The newest form of construction at present is adopted in its designing, and it is stable and reliable. This theodolite is equipped with automatic compensator of vertical circle index with V-shape long pendulum, which gives a good performance in resisting high-frequency vibrations. - Page 27 PROF Mirror for the level at vertical circle Level at vertical circle Screw cap for the level at vertical circle Focusing sleeve of the telescope Mirror Tubular level Adjusting screw of the tubular level Shift screw of the limb of horizontal circle Foot screws Adjusting screw of the level at vertical circle Locking screw of the telescope...
-
Page 28: How To Use The Instrument
PROF How to use the instrument Pic.2 MEASUREMENT FOUNDATION... - Page 29 PROF Pic.3 Pic.4 MEASUREMENT FOUNDATION...
- Page 30 PROF Pic.5 MEASUREMENT FOUNDATION...
- Page 31 PROF MEASUREMENT FOUNDATION...
- Page 32 PROF MEASUREMENT FOUNDATION...
- Page 33 PROF MEASUREMENT FOUNDATION...
- Page 34 PROF MEASUREMENT FOUNDATION...
-
Page 35: Warranty
PROF Warranty This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour. - Page 36 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modiications with the purpose of improvement and expansion of normal sphere of product application, men- tioned in the service instruction, without tentative written agreement of the expert provider.
- Page 37 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 12 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by oficial importer.
-
Page 38: Appendix 1- "Certiicate Of Acceptance And Sale
Certiicate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment... - Page 40 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
