Summary of Contents for ADA INSTRUMENTS Schmidt Hammer 225

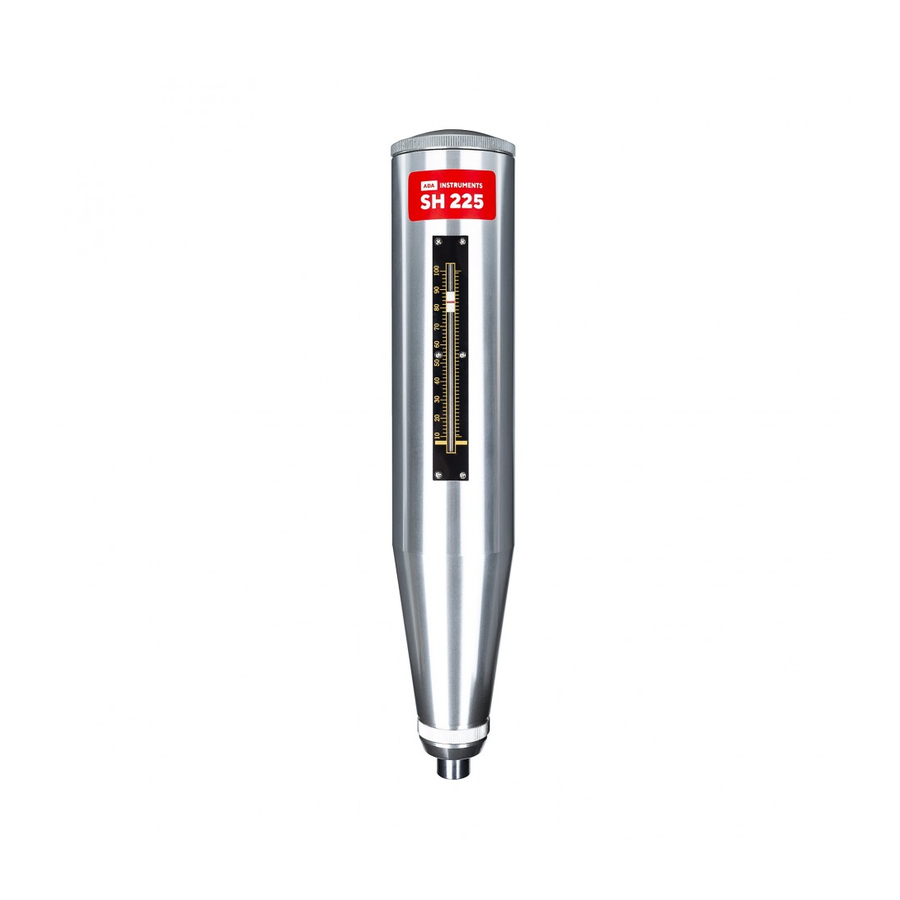

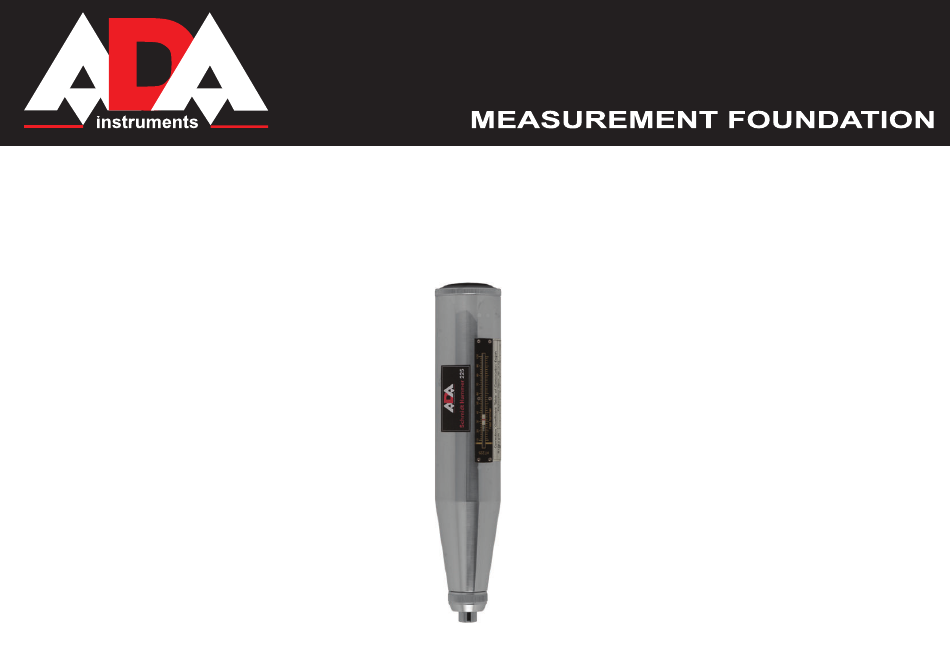

- Page 1 Schmidt Hammer Руководство по эксплуатации Склерометр Модель: Schmidt Hammer 225 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
-
Page 2: Table Of Contents
Schmidt Hammer Оглавление 1. Назначение изделия ..........3 2. -
Page 3: Назначение Изделия
Schmidt Hammer Назначение изделия Склерометр Schmidt Hammer 225 (в дальнейшем склерометр) предназначен для определения прочности бетона на сжатие в диапазоне 10 - 60 МПа в бетонных и железобетонных конструкциях и изделиях методом упругого отскока по ГОСТ 22690. Принцип действия склерометра основан на ударе с нормированной энергией бойка о поверхность бетона и... - Page 4 Schmidt Hammer Энергия удара не менее 1,8 Дж. Усилие сжатия пружины для не более 70 Н. удара Цена одного деления шкалы 2 условные единицы (в дальнейшем - усл. ед.) Высота отскока бойка при 78 ±2 усл. ед. шкалы склерометра ударе на наковальне Вариация...
-
Page 5: Комплектность
Schmidt Hammer Комплектность Склерометр, упаковочный футляр, наждачный камень, руководство по эксплуатации. Устройство и принцип работы В корпусе склерометра, состоящем из цилиндрической 17, конической 18 частей (рис. 1), смонтированы пружинный ударный механизм, содержащий съемный индентор 21, цангу 19, боек 5, держатель 10 с собачкой 15, рабочую... - Page 6 Schmidt Hammer Рис.1 MEASUREMENT FOUNDATION...
-
Page 7: Подготовка Изделия К Работе
Schmidt Hammer кнопка не будет нажата, то после отвода корпуса от поверхности бетона держатель 10 вернет бегунок 6 в исходное положение. Для возврата склерометра в исходное положение (после удара, фиксации и считывания отсчета) необходимо слегка нажать на сферический конец индентора. При этом держатель 10 сдвинется вверх, высвободится от стопора... -
Page 8: Порядок Работы
Schmidt Hammer фиксируя положение бегунка после удара. Вынуть склерометр из гильзы наковальни и определить по шкале высоту отскока с точностью до единицы (0,5 деления шкалы); она должна находиться в пределах, указанных в паспорте Сделать еще четыре удара. Во всех случаях бегунок после снятия стопора должен возвращаться на нуль шкалы, а высота отскока находиться в указанных... -
Page 9: Техническое Обслуживание
Schmidt Hammer Техническое обслуживание Склерометр обслуживается в авторизованном производителем сервисном центре. Техническое обслуживание выполняют после длительного пользования (20000 ударов), но не реже, чем раз в полгода перед началом работ. Методика калибровки Склерометр калибруют по МК РСК 003-004-97 или по ниже следующей методике. Операции... - Page 10 Schmidt Hammer Наименование Наименование образцового средства измерения операции и вспомогательного инструмента; номер документа, регламентирующего технические требования к средству, его основные технические характеристики Внешний осмотр Определение мет- Контрольная наковальня 48.00.000 ТУ рологических харак теристик Определение высоты Пресс гидравлический/ сжатие на 500 кН по ГОСТ отскока...
- Page 11 Schmidt Hammer К проведению калибровки допускают лиц, имеющих соответствующую квалификацию в соответствии. Условия калибровки: При проведении калибровки должны быть соблюдены нормальные условия: температура окружающего воздуха (20±2)° С, влажность (не более 80) %. Проведение калибровки. Внешний осмотр. При внешнем осмотре должно быть установлено наличие маркировки и отсутствие внешних повреждений, влияющих...
- Page 12 Schmidt Hammer Разности показаний Δi не должны превышать двух усл. ед. Склерометры, прошедшие калибровку с отрицательным результатом, к применению не допускаются, их направляют в ремонт и дают заключение об изъятии их из обращения. MEASUREMENT FOUNDATION...
-
Page 13: Протокол Калибровки Высоты Отскока Бойка И Вариации Показаний
Schmidt Hammer Schmidt Hammer Протокол калибровки высоты отскока бойка и вариации показаний Определение высоты отскока бойка и вариации показаний склерометра Schmidt Hammer 225 №_______________________________________________при испытании на наковальне №_________________________________________________________________________________ Н _______________________________________________________________________условных единиц шкалы. Измерение Высота отскока, усл. ед. Разности, усл.ед. при измерении Нi среднее... - Page 14 Schmidt Hammer Заключение: Склерометр Schmidt Hammer 225 №____________ соответствует требованиям. Калибровку провел _____ ________________201__г. ________________________ (______________________) MEASUREMENT FOUNDATION...
-
Page 15: Гарантия
Schmidt Hammer Schmidt Hammer Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен... - Page 16 Приложение 1 Ориентировочная зависимость прочности бетона на сжатие R от величины упругого отскока Н Величина упругого отскока, Н...
- Page 17 Приложение 2 Контрольная наковальня Техническое описание и порядок использования Наковальня - приспособление для проверки исправности работы и наладки склерометров. Это новая разработка, позволившая существенно снизить массу против обычной контрольной наковальни. Для проверки склерометра наковальню новой конструкции центрированно зажать в прессе и крупнее усилием 50…200 кН...
- Page 18 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
- Page 19 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 12 месяцев со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся...
- Page 20 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 21 Schmidt Hammer Operating manual Test Hammer Model: Schmidt Hammer Manufacturer Address: WWW. ADAINSTRUMENTS.COM...
- Page 22 Schmidt Hammer Table of contents 1. Working principle ........... . . 23 2.
-
Page 23: Working Principle
Schmidt Hammer Working principle Test hammer the stability of technical speciication, reliability, consistency, rebound method for ensuring the accuracy of testing the compressive strength of concrete is essential. Therefore, the technical parameters and speciication of test hammer should be standardized. Normal Impact energy is 2. - Page 24 Schmidt Hammer Namely: the length for strike hammer and rod instant of collision when strike tension spring is a free don’t stress state. Maximum static friction force between pointer slider and shaft, the standard identiied as 0.5-G.SN, pointer-axis does not allow grease smear.
- Page 25 Schmidt Hammer Rebound values. As we all know, using rebound hammer inspecting strength of concrete components is actually detected the surface hardness of concrete and use a special deinition of rebound values to describe and characterization of concrete hardness, obtained the correlation curve and mathematical model between rebound values and concrete components strength by testing methods.
- Page 26 Schmidt Hammer MEASUREMENT FOUNDATION...
-
Page 27: Operational Procedures
Schmidt Hammer Operational procedures of test hammer Test hammer proper operation can improve the testing accuracy. Test hammer in operation throughout the entire process should pay attention to hand holding instruments posture correct: namely, One hand hold the front part of the Test Ham- mer, the other hand hold and pressure the tail of end cover. -
Page 28: Inspecting Methods
Schmidt Hammer 3. Rebound operation Follow the operation abovp-mentioned and to continue pushing and press the Test Hammer until the rebound hammer and hook was disengaged and under the stretched actoin of strike tension spring, strike hammer along the center guide rod impact quickly, kinetic energy will decomposition of hammer and rod in the moment of collision : a part of the energy to produce plastic deformation of concrete have been absorbed, the other part so that produces elastic deformation of concrete transfer to sreike hammer to rebound. -
Page 29: Calibration
Schmidt Hammer 3. Updated the concrete strength presumed method for single piece and batch inspecting. Calibrate Test hammer In order to ensure the Test Hammer reliability of technical performance and rebound method measurement accuracy should be regular or irregular status of the instrument calibration. Calibration of test hammer divided into general and periodic. -
Page 30: Maintenance
Schmidt Hammer However, the movement can be taken to out of the instrument, and attchat a reversed margin, can be measured: Take the strike hammer hang to hook, single-handedly stretched the spring out of the outer end face of rebound face, by vernier caliper measured the distance between rebound hammer and the rebound rod collision face is76^3’0°mm.The value is the standard-length 75 ±... - Page 31 Schmidt Hammer Test Hammer should be regularly maintained, general maintenance only needs to take out the movement, wipe the dirt of collision surface between rebound hammer with pole and center guide rod, then wipe center guide rod to use cleaning cotton with watches oil, and calibrating on steel anvil at last.
-
Page 32: Warranty
Schmidt Hammer WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workman- ship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or simi- lar model at manufactures option), without charge for either parts of labour. -
Page 33: Appendix 1- "Certiicate Of Acceptance And Sale
Certiicate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment MEASUREMENT FOUNDATION... -
Page 34: Appendix 2- "Warranty Card
WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 12 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by oficial importer. - Page 35 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modiications with the purpose of improvement and expansion of normal sphere of product ap- plication, mentioned in the service instruction, without tentative written agreement of the expert provider.
- Page 36 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
