5. ИСПОЛЬЗОВАНИЕ ТЕОДОЛИТА
1. Установка штатива.
Установите штатив над измеряемым пунктом (станцией) так, чтобы его ножки были равноудалены от него.
Место установки должно быть, насколько возможно, ровным. Ослабьте зажимные винты на штативе, выдвиньте ножки
на необходимую высоту и закрепите их теми же винтами.
Углубите ножки штатива в грунт так, чтобы он был надежно установлен для выполнения съемочных работ.
2. Установка инструмента на штатив.
Установите инструмент на площадке штатива, приблизительно над точкой и закрепите его при помощи станового винта.
3. Приведение инструмента к горизонту.
Используя круглый уровень и подъемные винты трегера грубо отгоризонтируйте теодолит, а затем выполните точную
установку и центровку при помощи цилиндрического уровня при алидаде и ножек штатива.

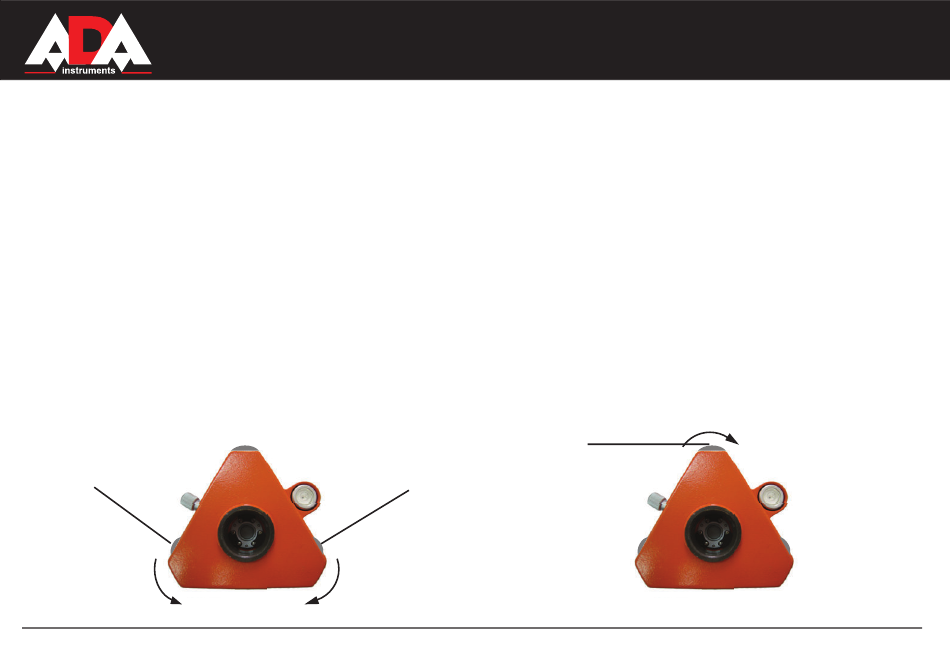

Горизонтирование прибора круглым уровнем: Поворачивая винты 1 и 2, как показано на рисунке 4А, добейтесь,
чтобы пузырек переместился как можно ближе к центру уровня и затем поворотом винта 3, как показано на рисунке 4В,
добейтесь, чтобы пузырек был точно в центре уровня.
3
1
2
Рис.4А Рис.4В
