4. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРИБОРА
1. Конструкция инструмента проста и оригинальна. Это позволяет сочетать в себе легкость, компактность и прямое
быстрое снятие отсчетов. При создании данного прибора использовались самые передовые технологии проектирования
и надежные материалы.
2. Данный теодолит снабжен автоматическим компенсатором вертикального круга с передовым V-образным удлиненным
типом маятника, который обеспечивает устойчивую работу при высокочастотных колебаниях. Это не только позволяет
достичь высокой точности в работе, но и делает теодолитную съемку простой и легкой, значительно повышая
производительность труда.
3
4
9
12
6

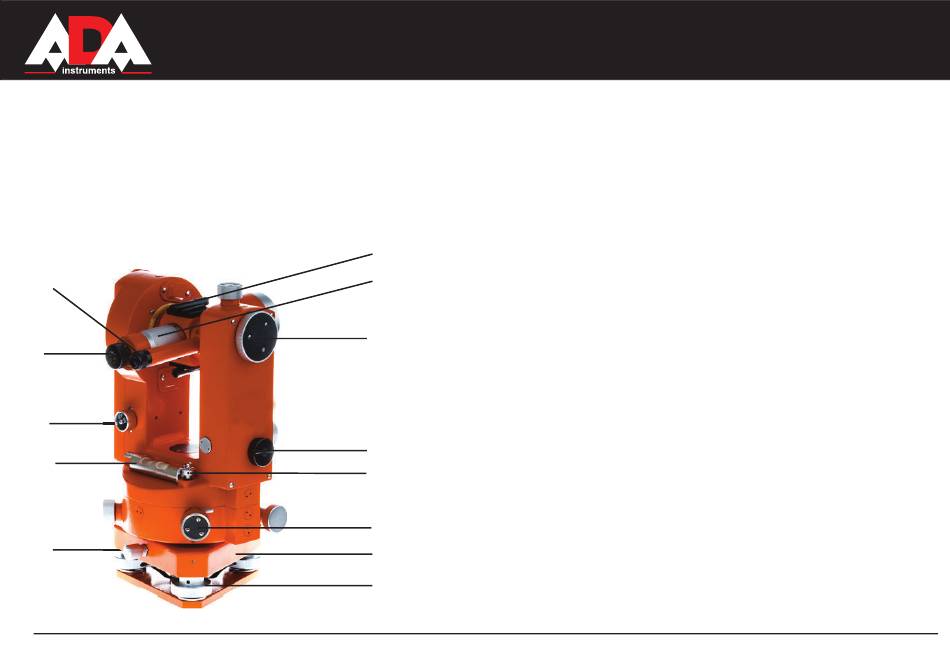

Рис.2 Фотография теодолита
1. Оптический визир
1
2. Кремальера (фокусировка) зр. трубы
2
3. Окуляр микроскопа
4. Окуляр зрительной трубы
10
5. Закрепительный винт перестановки лимба
6. Зажимной винт трегера
7. Подъемные винты
8. Трегер
9. Кнопка - винт блокировки/разблокировки компенсатора
11
13 10. Микрометрический винт при вертикальном и
горизонтальном круге
11. Переключение режимов снятия отсчетов вертикального
5
и горизонтального круга
8
12. Ампула цилиндрического уровня, защищена стальной
7
колбой
13. Юстировочные винты цилиндрического уровня
