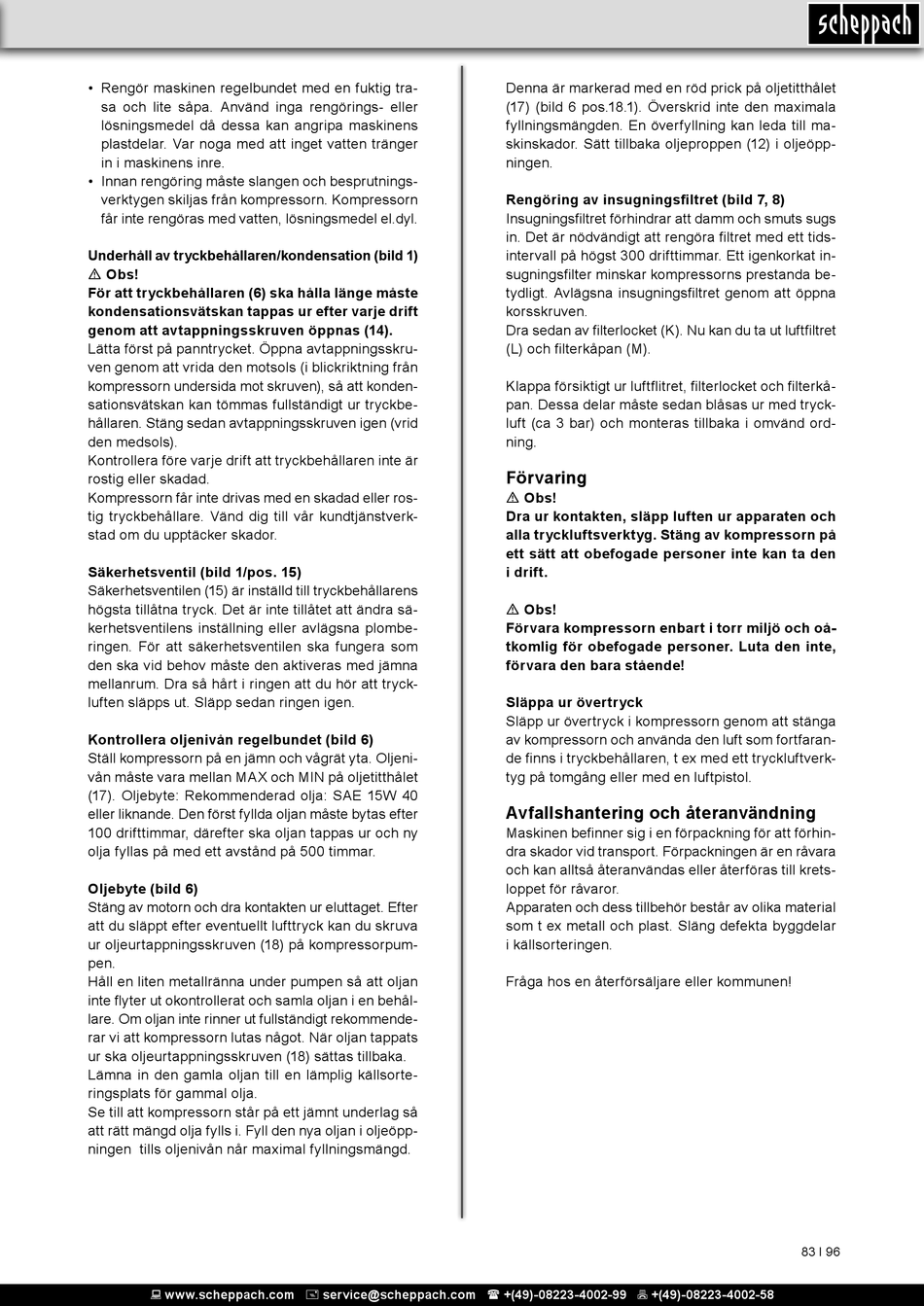

Scheppach HC60 Instruction Manual page 83

• Rengör maskinen regelbundet med en fuktig tra-
sa och lite såpa. Använd inga rengörings- eller
lösningsmedel då dessa kan angripa maskinens
plastdelar. Var noga med att inget vatten tränger
in i maskinens inre.
• Innan rengöring måste slangen och besprutnings-
verktygen skiljas från kompressorn. Kompressorn
får inte rengöras med vatten, lösningsmedel el.dyl.
Underhåll av tryckbehållaren/kondensation (bild 1)
m Obs!
För att tryckbehållaren (6) ska hålla länge måste
kondensationsvätskan tappas ur efter varje drift
genom att avtappningsskruven öppnas (14).
Lätta först på panntrycket. Öppna avtappningsskru-
ven genom att vrida den motsols (i blickriktning från
kompressorn undersida mot skruven), så att konden-
sationsvätskan kan tömmas fullständigt ur tryckbe-
hållaren. Stäng sedan avtappningsskruven igen (vrid
den medsols).
Kontrollera före varje drift att tryckbehållaren inte är
rostig eller skadad.
Kompressorn får inte drivas med en skadad eller ros-
tig tryckbehållare. Vänd dig till vår kundtjänstverk-
stad om du upptäcker skador.
Säkerhetsventil (bild 1/pos. 15)
Säkerhetsventilen (15) är inställd till tryckbehållarens
högsta tillåtna tryck. Det är inte tillåtet att ändra sä-
kerhetsventilens inställning eller avlägsna plombe-
ringen. För att säkerhetsventilen ska fungera som
den ska vid behov måste den aktiveras med jämna
mellanrum. Dra så hårt i ringen att du hör att tryck-
luften släpps ut. Släpp sedan ringen igen.
Kontrollera oljenivån regelbundet (bild 6)
Ställ kompressorn på en jämn och vågrät yta. Oljeni-
vån måste vara mellan MAX och MIN på oljetitthålet
(17). Oljebyte: Rekommenderad olja: SAE 15W 40
eller liknande. Den först fyllda oljan måste bytas efter
100 drifttimmar, därefter ska oljan tappas ur och ny
olja fyllas på med ett avstånd på 500 timmar.
Oljebyte (bild 6)
Stäng av motorn och dra kontakten ur eluttaget. Efter
att du släppt efter eventuellt lufttryck kan du skruva
ur oljeurtappningsskruven (18) på kompressorpum-
pen.
Håll en liten metallränna under pumpen så att oljan
inte flyter ut okontrollerat och samla oljan i en behål-
lare. Om oljan inte rinner ut fullständigt rekommende-
rar vi att kompressorn lutas något. När oljan tappats
ur ska oljeurtappningsskruven (18) sättas tillbaka.
Lämna in den gamla oljan till en lämplig källsorte-
ringsplats för gammal olja.
Se till att kompressorn står på ett jämnt underlag så
att rätt mängd olja fylls i. Fyll den nya oljan i oljeöpp-
ningen tills oljenivån når maximal fyllningsmängd.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Denna är markerad med en röd prick på oljetitthålet
(17) (bild 6 pos.18.1). Överskrid inte den maximala
fyllningsmängden. En överfyllning kan leda till ma-
skinskador. Sätt tillbaka oljeproppen (12) i oljeöpp-
ningen.
Rengöring av insugningsfiltret (bild 7, 8)
Insugningsfiltret förhindrar att damm och smuts sugs
in. Det är nödvändigt att rengöra filtret med ett tids-
intervall på högst 300 drifttimmar. Ett igenkorkat in-
sugningsfilter minskar kompressorns prestanda be-
tydligt. Avlägsna insugningsfiltret genom att öppna
korsskruven.
Dra sedan av filterlocket (K). Nu kan du ta ut luftfiltret
(L) och filterkåpan (M).
Klappa försiktigt ur luftflitret, filterlocket och filterkå-
pan. Dessa delar måste sedan blåsas ur med tryck-
luft (ca 3 bar) och monteras tillbaka i omvänd ord-
ning.
Förvaring
m Obs!
Dra ur kontakten, släpp luften ur apparaten och
alla tryckluftsverktyg. Stäng av kompressorn på
ett sätt att obefogade personer inte kan ta den
i drift.
m Obs!
Förvara kompressorn enbart i torr miljö och oå-
tkomlig för obefogade personer. Luta den inte,
förvara den bara stående!
Släppa ur övertryck
Släpp ur övertryck i kompressorn genom att stänga
av kompressorn och använda den luft som fortfaran-
de finns i tryckbehållaren, t ex med ett tryckluftverk-
tyg på tomgång eller med en luftpistol.
Avfallshantering och återanvändning
Maskinen befinner sig i en förpackning för att förhin-
dra skador vid transport. Förpackningen är en råvara
och kan alltså återanvändas eller återföras till krets-
loppet för råvaror.
Apparaten och dess tillbehör består av olika material
som t ex metall och plast. Släng defekta byggdelar
i källsorteringen.
Fråga hos en återförsäljare eller kommunen!
