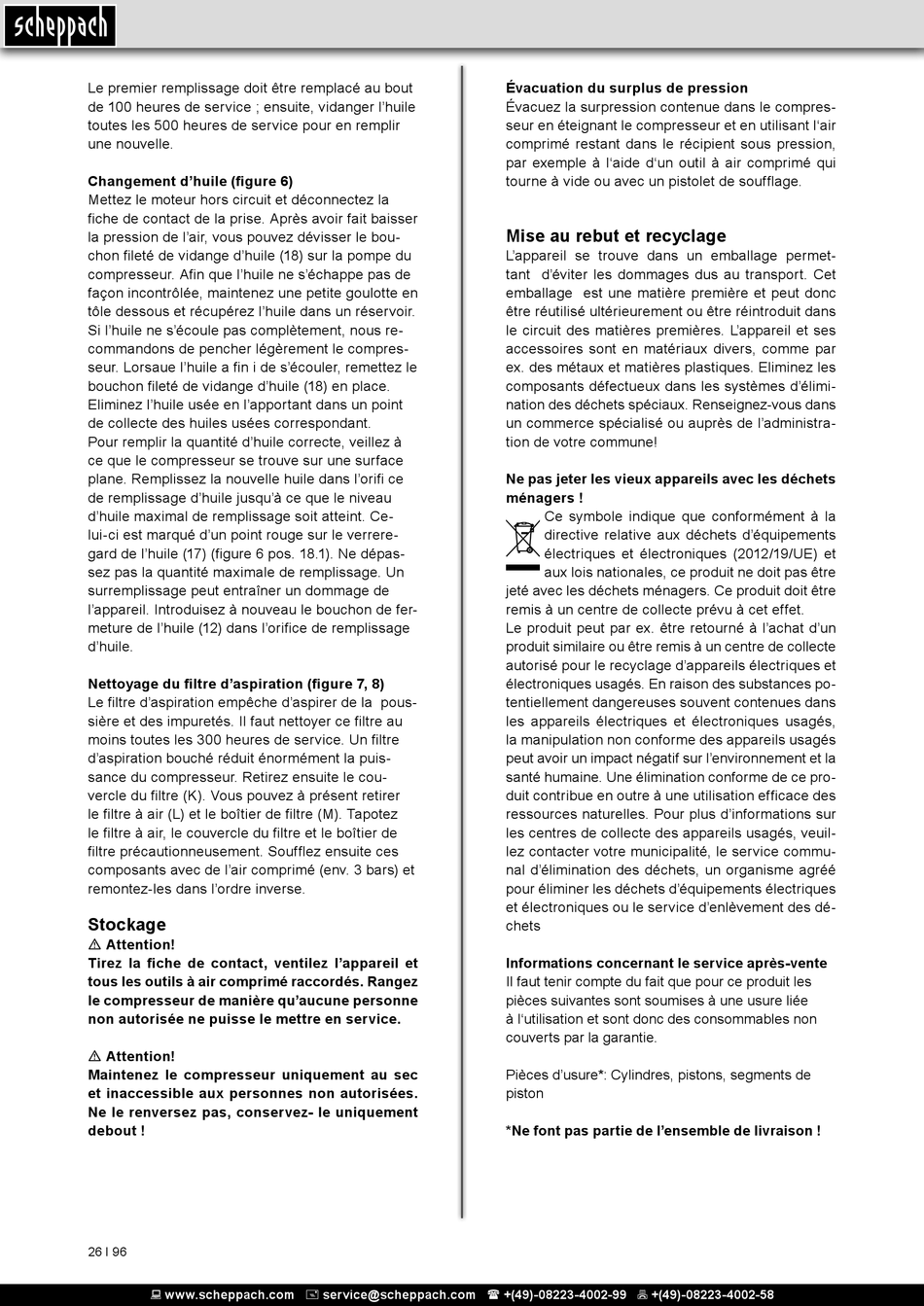

Mise Au Rebut Et Recyclage - Scheppach HC60 Instruction Manual

Le premier remplissage doit être remplacé au bout
de 100 heures de service ; ensuite, vidanger l'huile
toutes les 500 heures de service pour en remplir
une nouvelle.
Changement d'huile (figure 6)
Mettez le moteur hors circuit et déconnectez la
fiche de contact de la prise. Après avoir fait baisser
la pression de l'air, vous pouvez dévisser le bou-
chon fileté de vidange d'huile (18) sur la pompe du
compresseur. Afin que l'huile ne s'échappe pas de
façon incontrôlée, maintenez une petite goulotte en
tôle dessous et récupérez l'huile dans un réservoir.
Si l'huile ne s'écoule pas complètement, nous re-
commandons de pencher légèrement le compres-
seur. Lorsaue l'huile a fin i de s'écouler, remettez le
bouchon fileté de vidange d'huile (18) en place.
Eliminez l'huile usée en l'apportant dans un point
de collecte des huiles usées correspondant.
Pour remplir la quantité d'huile correcte, veillez à
ce que le compresseur se trouve sur une surface
plane. Remplissez la nouvelle huile dans l'orifi ce
de remplissage d'huile jusqu'à ce que le niveau
d'huile maximal de remplissage soit atteint. Ce-
lui-ci est marqué d'un point rouge sur le verrere-
gard de l'huile (17) (figure 6 pos. 18.1). Ne dépas-
sez pas la quantité maximale de remplissage. Un
surremplissage peut entraîner un dommage de
l'appareil. Introduisez à nouveau le bouchon de fer-
meture de l'huile (12) dans l'orifice de remplissage
d'huile.
Nettoyage du filtre d'aspiration (figure 7, 8)
Le filtre d'aspiration empêche d'aspirer de la pous-
sière et des impuretés. Il faut nettoyer ce filtre au
moins toutes les 300 heures de service. Un filtre
d'aspiration bouché réduit énormément la puis-
sance du compresseur. Retirez ensuite le cou-
vercle du filtre (K). Vous pouvez à présent retirer
le filtre à air (L) et le boîtier de filtre (M). Tapotez
le filtre à air, le couvercle du filtre et le boîtier de
filtre précautionneusement. Soufflez ensuite ces
composants avec de l'air comprimé (env. 3 bars) et
remontez-les dans l'ordre inverse.
Stockage
m Attention!
Tirez la fiche de contact, ventilez l'appareil et
tous les outils à air comprimé raccordés. Rangez
le compresseur de manière qu'aucune personne
non autorisée ne puisse le mettre en service.
m Attention!
Maintenez le compresseur uniquement au sec
et inaccessible aux personnes non autorisées.
Ne le renversez pas, conservez- le uniquement
debout !
26 І 96
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Évacuation du surplus de pression
Évacuez la surpression contenue dans le compres-
seur en éteignant le compresseur et en utilisant l'air
comprimé restant dans le récipient sous pression,
par exemple à l'aide d'un outil à air comprimé qui
tourne à vide ou avec un pistolet de soufflage.

Mise au rebut et recyclage

L'appareil se trouve dans un emballage permet-
tant d'éviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières. L'appareil et ses
accessoires sont en matériaux divers, comme par
ex. des métaux et matières plastiques. Eliminez les
composants défectueux dans les systèmes d'élimi-
nation des déchets spéciaux. Renseignez-vous dans
un commerce spécialisé ou auprès de l'administra-
tion de votre commune!
Ne pas jeter les vieux appareils avec les déchets
ménagers !
Ce symbole indique que conformément à la
directive relative aux déchets d'équipements
électriques et électroniques (2012/19/UE) et
aux lois nationales, ce produit ne doit pas être
jeté avec les déchets ménagers. Ce produit doit être
remis à un centre de collecte prévu à cet effet.
Le produit peut par ex. être retourné à l'achat d'un
produit similaire ou être remis à un centre de collecte
autorisé pour le recyclage d'appareils électriques et
électroniques usagés. En raison des substances po-
tentiellement dangereuses souvent contenues dans
les appareils électriques et électroniques usagés,
la manipulation non conforme des appareils usagés
peut avoir un impact négatif sur l'environnement et la
santé humaine. Une élimination conforme de ce pro-
duit contribue en outre à une utilisation efficace des
ressources naturelles. Pour plus d'informations sur
les centres de collecte des appareils usagés, veuil-
lez contacter votre municipalité, le service commu-
nal d'élimination des déchets, un organisme agréé
pour éliminer les déchets d'équipements électriques
et électroniques ou le service d'enlèvement des dé-
chets
Informations concernant le service après-vente
Il faut tenir compte du fait que pour ce produit les
pièces suivantes sont soumises à une usure liée
à l'utilisation et sont donc des consommables non
couverts par la garantie.
Pièces d'usure*: Cylindres, pistons, segments de
piston
*Ne font pas partie de l'ensemble de livraison !
