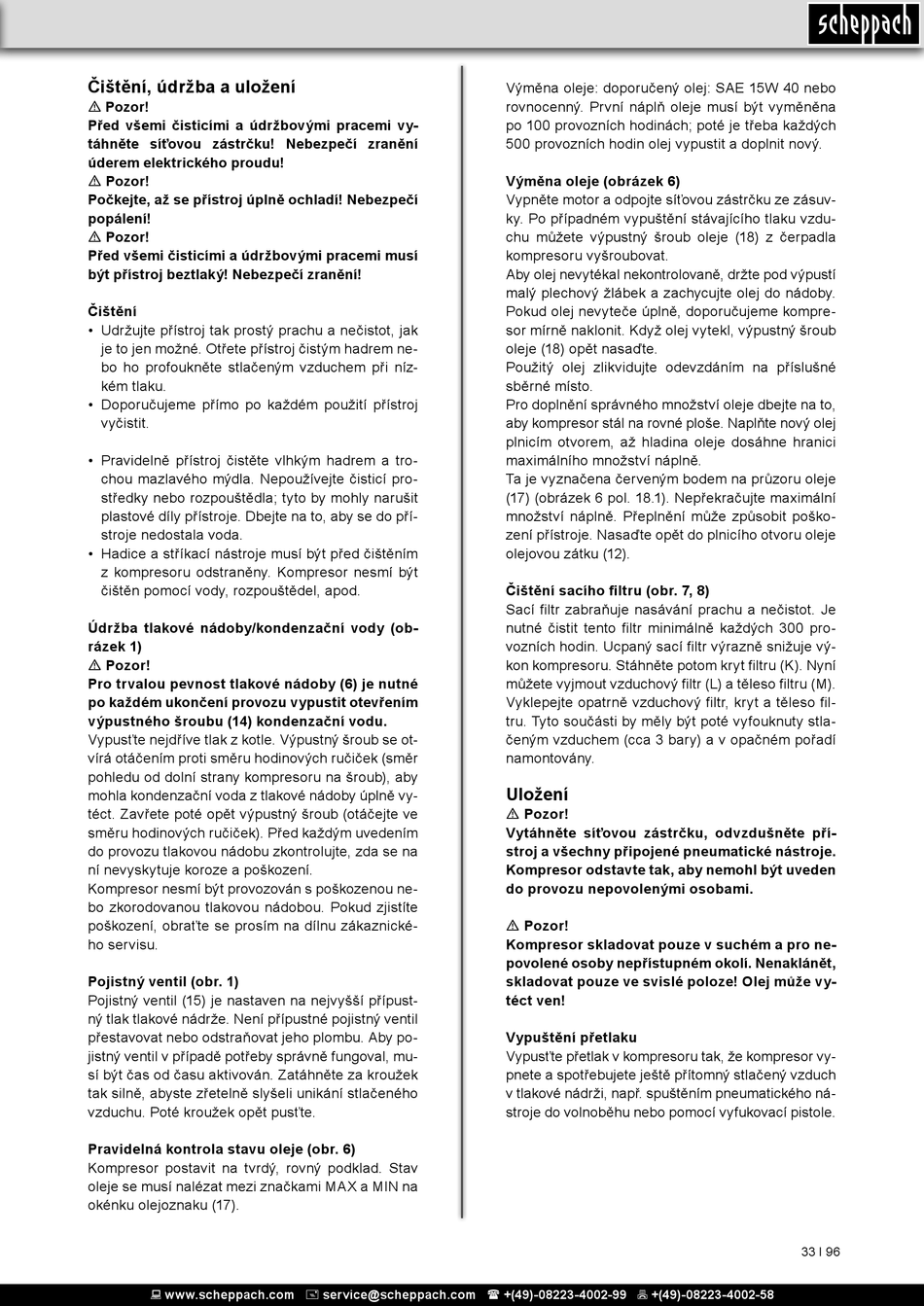

Scheppach HC60 Instruction Manual page 33

Čištění, údržba a uložení
m Pozor!
Před všemi čisticími a údržbovými pracemi vy-
táhněte síťovou zástrčku! Nebezpečí zranění
úderem elektrického proudu!
m Pozor!
Počkejte, až se přístroj úplně ochladí! Nebezpečí
popálení!
m Pozor!
Před všemi čisticími a údržbovými pracemi musí
být přístroj beztlaký! Nebezpečí zranění!
Čištění
• Udržujte přístroj tak prostý prachu a nečistot, jak
je to jen možné. Otřete přístroj čistým hadrem ne-
bo ho profoukněte stlačeným vzduchem při níz-
kém tlaku.
• Doporučujeme přímo po každém použití přístroj
vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a tro-
chou mazlavého mýdla. Nepoužívejte čisticí pro-
středky nebo rozpouštědla; tyto by mohly narušit
plastové díly přístroje. Dbejte na to, aby se do pří-
stroje nedostala voda.
• Hadice a stříkací nástroje musí být před čištěním
z kompresoru odstraněny. Kompresor nesmí být
čištěn pomocí vody, rozpouštědel, apod.
Údržba tlakové nádoby/kondenzační vody (ob-
rázek 1)
m Pozor!
Pro trvalou pevnost tlakové nádoby (6) je nutné
po každém ukončení provozu vypustit otevřením
výpustného šroubu (14) kondenzační vodu.
Vypusťte nejdříve tlak z kotle. Výpustný šroub se ot-
vírá otáčením proti směru hodinových ručiček (směr
pohledu od dolní strany kompresoru na šroub), aby
mohla kondenzační voda z tlakové nádoby úplně vy-
téct. Zavřete poté opět výpustný šroub (otáčejte ve
směru hodinových ručiček). Před každým uvedením
do provozu tlakovou nádobu zkontrolujte, zda se na
ní nevyskytuje koroze a poškození.
Kompresor nesmí být provozován s poškozenou ne-
bo zkorodovanou tlakovou nádobou. Pokud zjistíte
poškození, obraťte se prosím na dílnu zákaznické-
ho servisu.
Pojistný ventil (obr. 1)
Pojistný ventil (15) je nastaven na nejvyšší přípust-
ný tlak tlakové nádrže. Není přípustné pojistný ventil
přestavovat nebo odstraňovat jeho plombu. Aby po-
jistný ventil v případě potřeby správně fungoval, mu-
sí být čas od času aktivován. Zatáhněte za kroužek
tak silně, abyste zřetelně slyšeli unikání stlačeného
vzduchu. Poté kroužek opět pusťte.
Pravidelná kontrola stavu oleje (obr. 6)
Kompresor postavit na tvrdý, rovný podklad. Stav
oleje se musí nalézat mezi značkami MAX a MIN na
okénku olejoznaku (17).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Výměna oleje: doporučený olej: SAE 15W 40 nebo
rovnocenný. První náplň oleje musí být vyměněna
po 100 provozních hodinách; poté je třeba každých
500 provozních hodin olej vypustit a doplnit nový.
Výměna oleje (obrázek 6)
Vypněte motor a odpojte síťovou zástrčku ze zásuv-
ky. Po případném vypuštění stávajícího tlaku vzdu-
chu můžete výpustný šroub oleje (18) z čerpadla
kompresoru vyšroubovat.
Aby olej nevytékal nekontrolovaně, držte pod výpustí
malý plechový žlábek a zachycujte olej do nádoby.
Pokud olej nevyteče úplně, doporučujeme kompre-
sor mírně naklonit. Když olej vytekl, výpustný šroub
oleje (18) opět nasaďte.
Použitý olej zlikvidujte odevzdáním na příslušné
sběrné místo.
Pro doplnění správného množství oleje dbejte na to,
aby kompresor stál na rovné ploše. Naplňte nový olej
plnicím otvorem, až hladina oleje dosáhne hranici
maximálního množství náplně.
Ta je vyznačena červeným bodem na průzoru oleje
(17) (obrázek 6 pol. 18.1). Nepřekračujte maximální
množství náplně. Přeplnění může způsobit poško-
zení přístroje. Nasaďte opět do plnicího otvoru oleje
olejovou zátku (12).
Čištění sacího filtru (obr. 7, 8)
Sací filtr zabraňuje nasávání prachu a nečistot. Je
nutné čistit tento filtr minimálně každých 300 pro-
vozních hodin. Ucpaný sací filtr výrazně snižuje vý-
kon kompresoru. Stáhněte potom kryt filtru (K). Nyní
můžete vyjmout vzduchový filtr (L) a těleso filtru (M).
Vyklepejte opatrně vzduchový filtr, kryt a těleso fil-
tru. Tyto součásti by měly být poté vyfouknuty stla-
čeným vzduchem (cca 3 bary) a v opačném pořadí
namontovány.
Uložení
m Pozor!
Vytáhněte síťovou zástrčku, odvzdušněte pří-
stroj a všechny připojené pneumatické nástroje.
Kompresor odstavte tak, aby nemohl být uveden
do provozu nepovolenými osobami.
m Pozor!
Kompresor skladovat pouze v suchém a pro ne-
povolené osoby nepřístupném okolí. Nenaklánět,
skladovat pouze ve svislé poloze! Olej může vy-
téct ven!
Vypuštění přetlaku
Vypusťte přetlak v kompresoru tak, že kompresor vy-
pnete a spotřebujete ještě přítomný stlačený vzduch
v tlakové nádrži, např. spuštěním pneumatického ná-
stroje do volnoběhu nebo pomocí vyfukovací pistole.
33 І 96
