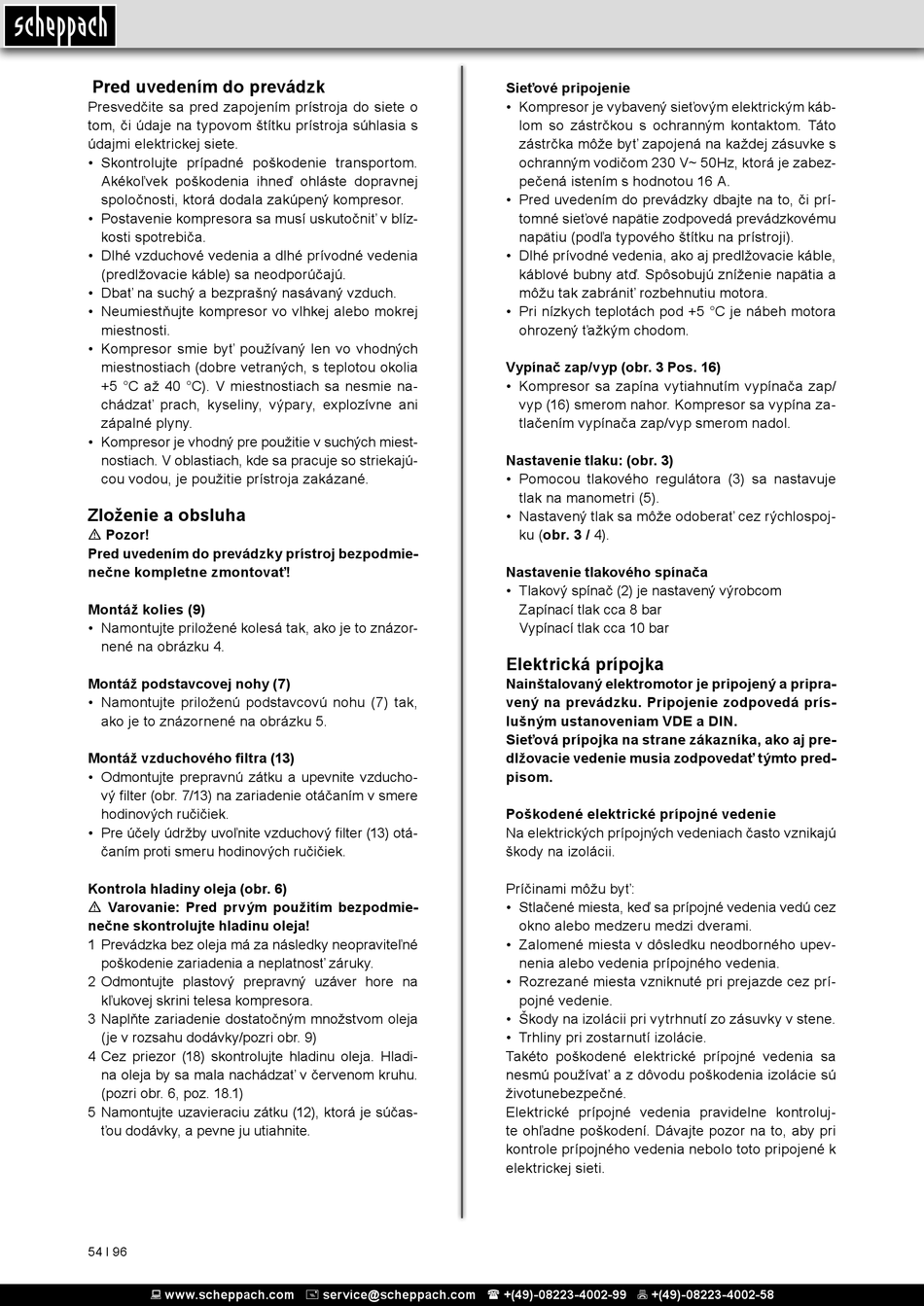

Pred uvedením do prevádzk
Presvedčite sa pred zapojením prístroja do siete o
tom, či údaje na typovom štítku prístroja súhlasia s
údajmi elektrickej siete.
• Skontrolujte prípadné poškodenie transportom.
Akékoľvek poškodenia ihneď ohláste dopravnej
spoločnosti, ktorá dodala zakúpený kompresor.
• Postavenie kompresora sa musí uskutočniť v blíz-
kosti spotrebiča.
• Dlhé vzduchové vedenia a dlhé prívodné vedenia
(predlžovacie káble) sa neodporúčajú.
• Dbať na suchý a bezprašný nasávaný vzduch.
• Neumiestňujte kompresor vo vlhkej alebo mokrej
miestnosti.
• Kompresor smie byť používaný len vo vhodných
miestnostiach (dobre vetraných, s teplotou okolia
+5 °C až 40 °C). V miestnostiach sa nesmie na-
chádzať prach, kyseliny, výpary, explozívne ani
zápalné plyny.
• Kompresor je vhodný pre použitie v suchých miest-
nostiach. V oblastiach, kde sa pracuje so striekajú-
cou vodou, je použitie prístroja zakázané.
Zloženie a obsluha
m Pozor!
Pred uvedením do prevádzky prístroj bezpodmie-
nečne kompletne zmontovať!
Montáž kolies (9)
• Namontujte priložené kolesá tak, ako je to znázor-
nené na obrázku 4.
Montáž podstavcovej nohy (7)
• Namontujte priloženú podstavcovú nohu (7) tak,
ako je to znázornené na obrázku 5.
Montáž vzduchového filtra (13)
• Odmontujte prepravnú zátku a upevnite vzducho-
vý filter (obr. 7/13) na zariadenie otáčaním v smere
hodinových ručičiek.
• Pre účely údržby uvoľnite vzduchový filter (13) otá-
čaním proti smeru hodinových ručičiek.
Kontrola hladiny oleja (obr. 6)
m Varovanie: Pred prvým použitím bezpodmie-
nečne skontrolujte hladinu oleja!
1 Prevádzka bez oleja má za následky neopraviteľné
poškodenie zariadenia a neplatnosť záruky.
2 Odmontujte plastový prepravný uzáver hore na
kľukovej skrini telesa kompresora.
3 Naplňte zariadenie dostatočným množstvom oleja
(je v rozsahu dodávky/pozri obr. 9)
4 Cez priezor (18) skontrolujte hladinu oleja. Hladi-
na oleja by sa mala nachádzať v červenom kruhu.
(pozri obr. 6, poz. 18.1)
5 Namontujte uzavieraciu zátku (12), ktorá je súčas-
ťou dodávky, a pevne ju utiahnite.
54 І 96
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Sieťové pripojenie
• Kompresor je vybavený sieťovým elektrickým káb-
lom so zástrčkou s ochranným kontaktom. Táto
zástrčka môže byť zapojená na každej zásuvke s
ochranným vodičom 230 V~ 50Hz, ktorá je zabez-
pečená istením s hodnotou 16 A.
• Pred uvedením do prevádzky dbajte na to, či prí-
tomné sieťové napätie zodpovedá prevádzkovému
napätiu (podľa typového štítku na prístroji).
• Dlhé prívodné vedenia, ako aj predlžovacie káble,
káblové bubny atď. Spôsobujú zníženie napätia a
môžu tak zabrániť rozbehnutiu motora.
• Pri nízkych teplotách pod +5 °C je nábeh motora
ohrozený ťažkým chodom.
Vypínač zap/vyp (obr. 3 Pos. 16)
• Kompresor sa zapína vytiahnutím vypínača zap/
vyp (16) smerom nahor. Kompresor sa vypína za-
tlačením vypínača zap/vyp smerom nadol.
Nastavenie tlaku: (obr. 3)
• Pomocou tlakového regulátora (3) sa nastavuje
tlak na manometri (5).
• Nastavený tlak sa môže odoberať cez rýchlospoj-
ku (obr. 3 / 4).
Nastavenie tlakového spínača
• Tlakový spínač (2) je nastavený výrobcom
Zapínací tlak cca 8 bar
Vypínací tlak cca 10 bar
Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripra-
vený na prevádzku. Pripojenie zodpovedá prís-
lušným ustanoveniam VDE a DIN.
Sieťová prípojka na strane zákazníka, ako aj pre-
dlžovacie vedenie musia zodpovedať týmto pred-
pisom.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú cez
okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upev-
nenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prí-
pojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa
nesmú používať a z dôvodu poškodenia izolácie sú
životunebezpečné.
Elektrické prípojné vedenia pravidelne kontroluj-
te ohľadne poškodení. Dávajte pozor na to, aby pri
kontrole prípojného vedenia nebolo toto pripojené k
elektrickej sieti.
