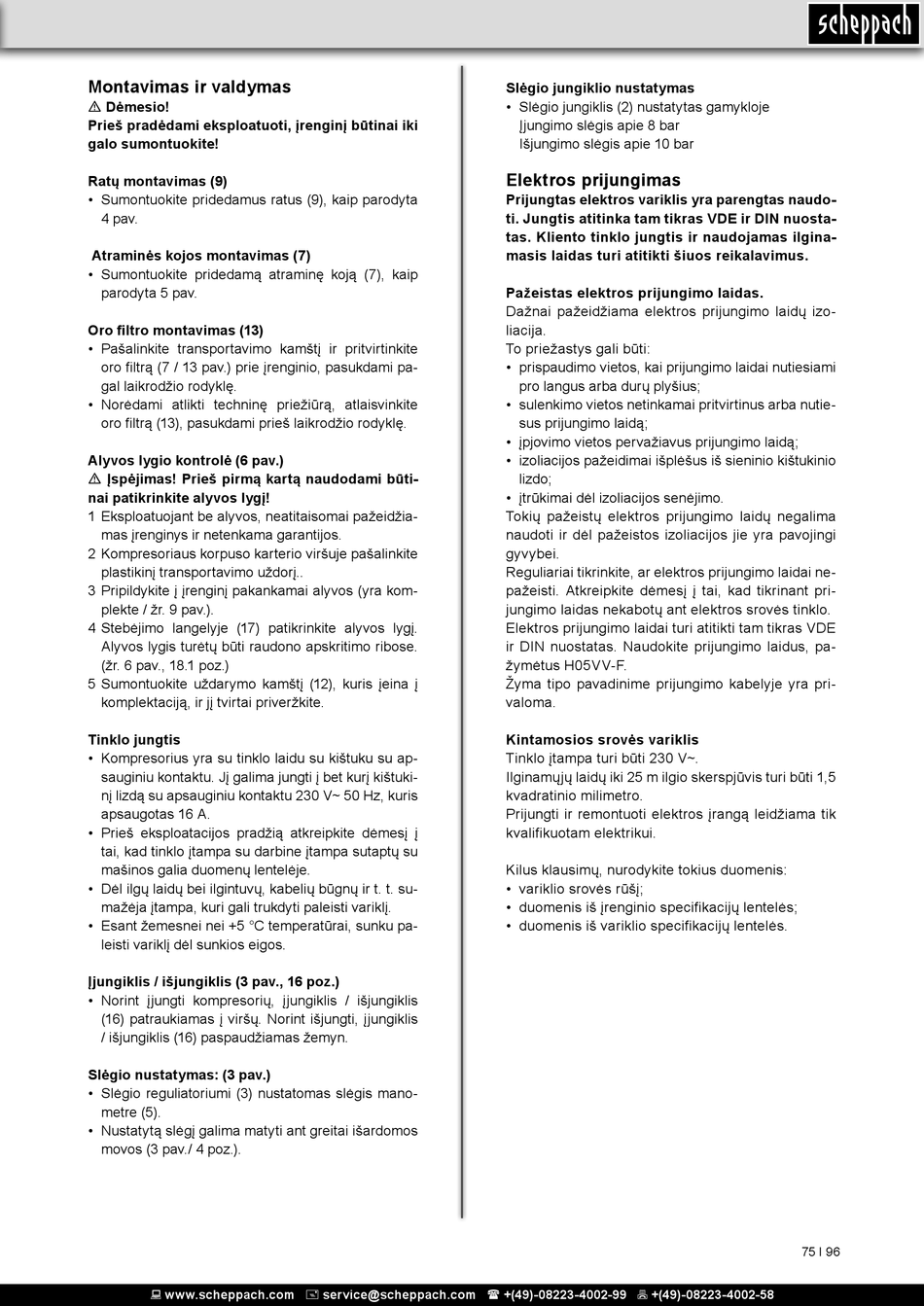

Montavimas ir valdymas
m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
Ratų montavimas (9)
• Sumontuokite pridedamus ratus (9), kaip parodyta
4 pav.
Atraminės kojos montavimas (7)
• Sumontuokite pridedamą atraminę koją (7), kaip
parodyta 5 pav.
Oro filtro montavimas (13)
• Pašalinkite transportavimo kamštį ir pritvirtinkite
oro filtrą (7 / 13 pav.) prie įrenginio, pasukdami pa-
gal laikrodžio rodyklę.
• Norėdami atlikti techninę priežiūrą, atlaisvinkite
oro filtrą (13), pasukdami prieš laikrodžio rodyklę.
Alyvos lygio kontrolė (6 pav.)
m Įspėjimas! Prieš pirmą kartą naudodami būti-
nai patikrinkite alyvos lygį!
1 Eksploatuojant be alyvos, neatitaisomai pažeidžia-
mas įrenginys ir netenkama garantijos.
2 Kompresoriaus korpuso karterio viršuje pašalinkite
plastikinį transportavimo uždorį..
3 Pripildykite į įrenginį pakankamai alyvos (yra kom-
plekte / žr. 9 pav.).
4 Stebėjimo langelyje (17) patikrinkite alyvos lygį.
Alyvos lygis turėtų būti raudono apskritimo ribose.
(žr. 6 pav., 18.1 poz.)
5 Sumontuokite uždarymo kamštį (12), kuris įeina į
komplektaciją, ir jį tvirtai priveržkite.
Tinklo jungtis
• Kompresorius yra su tinklo laidu su kištuku su ap-
sauginiu kontaktu. Jį galima jungti į bet kurį kištuki-
nį lizdą su apsauginiu kontaktu 230 V~ 50 Hz, kuris
apsaugotas 16 A.
• Prieš eksploatacijos pradžią atkreipkite dėmesį į
tai, kad tinklo įtampa su darbine įtampa sutaptų su
mašinos galia duomenų lentelėje.
• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t. su-
mažėja įtampa, kuri gali trukdyti paleisti variklį.
• Esant žemesnei nei +5 °C temperatūrai, sunku pa-
leisti variklį dėl sunkios eigos.
Įjungiklis / išjungiklis (3 pav., 16 poz.)
• Norint įjungti kompresorių, įjungiklis / išjungiklis
(16) patraukiamas į viršų. Norint išjungti, įjungiklis
/ išjungiklis (16) paspaudžiamas žemyn.
Slėgio nustatymas: (3 pav.)
• Slėgio reguliatoriumi (3) nustatomas slėgis mano-
metre (5).
• Nustatytą slėgį galima matyti ant greitai išardomos
movos (3 pav./ 4 poz.).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Slėgio jungiklio nustatymas
• Slėgio jungiklis (2) nustatytas gamykloje
Įjungimo slėgis apie 8 bar
Išjungimo slėgis apie 10 bar

Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudo-
ti. Jungtis atitinka tam tikras VDE ir DIN nuosta-
tas. Kliento tinklo jungtis ir naudojamas ilgina-
masis laidas turi atitikti šiuos reikalavimus.
Pažeistas elektros prijungimo laidas.
Dažnai pažeidžiama elektros prijungimo laidų izo-
liacija.
To priežastys gali būti:
• prispaudimo vietos, kai prijungimo laidai nutiesiami
pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutie-
sus prijungimo laidą;
• įpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio
lizdo;
• įtrūkimai dėl izoliacijos senėjimo.
Tokių pažeistų elektros prijungimo laidų negalima
naudoti ir dėl pažeistos izoliacijos jie yra pavojingi
gyvybei.
Reguliariai tikrinkite, ar elektros prijungimo laidai ne-
pažeisti. Atkreipkite dėmesį į tai, kad tikrinant pri-
jungimo laidas nekabotų ant elektros srovės tinklo.
Elektros prijungimo laidai turi atitikti tam tikras VDE
ir DIN nuostatas. Naudokite prijungimo laidus, pa-
žymėtus H05VV-F.
Žyma tipo pavadinime prijungimo kabelyje yra pri-
valoma.
Kintamosios srovės variklis
Tinklo įtampa turi būti 230 V~.
Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti 1,5
kvadratinio milimetro.
Prijungti ir remontuoti elektros įrangą leidžiama tik
kvalifikuotam elektrikui.
Kilus klausimų, nurodykite tokius duomenis:
• variklio srovės rūšį;
• duomenis iš įrenginio specifikacijų lentelės;
• duomenis iš variklio specifikacijų lentelės.
