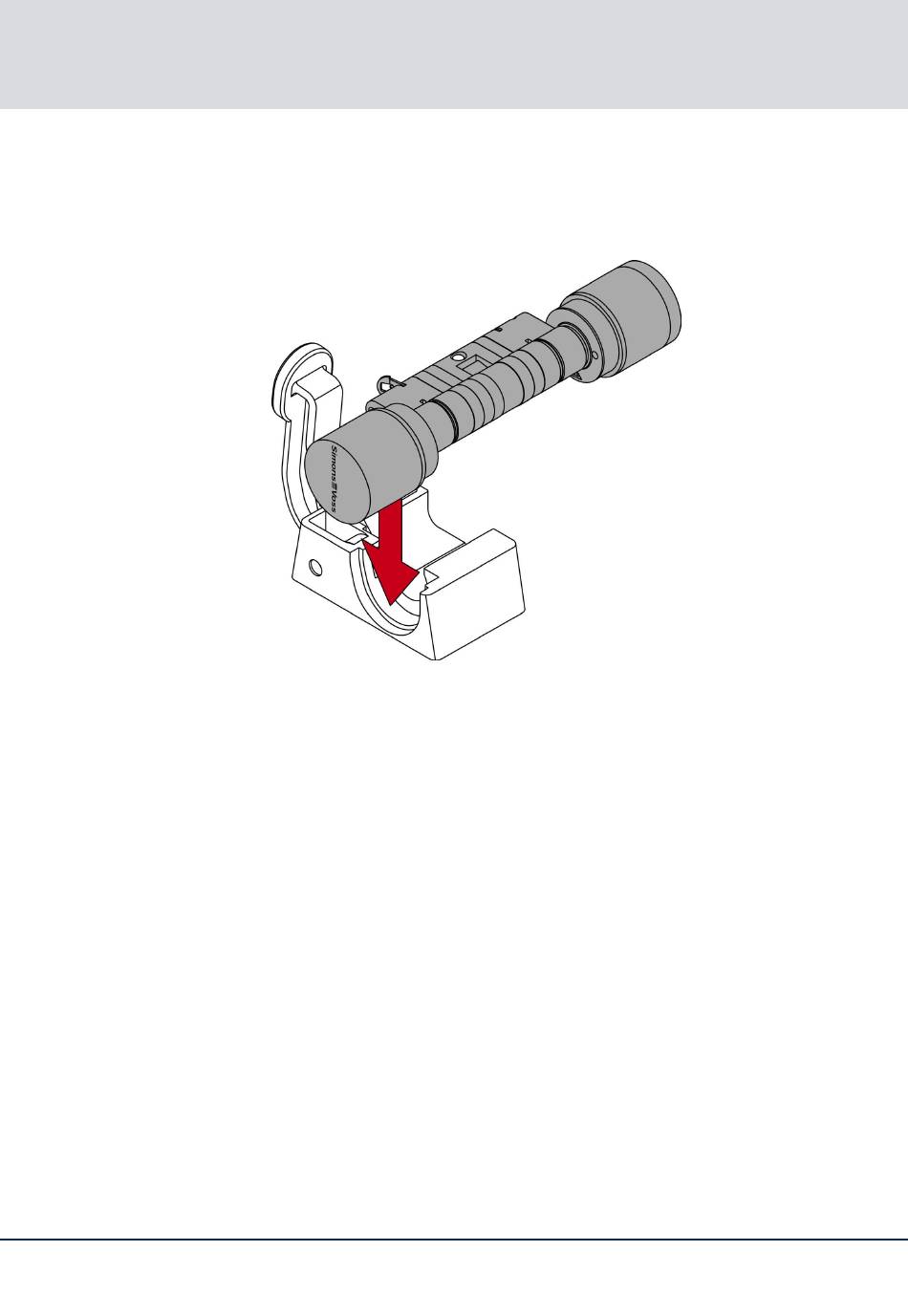

15. Placez le cylindre dans le bloc de serrage de ma-
nière à ce que le cylindre profilé et le bouton af-
fleurent dans les évidements.
9 Une partie du levier du bloc de serrage est
renforcée par une petite plaque métallique. Le
clip qui a été inséré se trouve en face de cette
petite plaque métallique.
16. Poussez le levier du bloc de serrage vers la plaque
de base jusqu'à ce que le clip soit entièrement en-
foncé dans le cylindre profilé.
4. Extension du cylindre AX
