Fronius MAGIC WAVE 2000 FUZZY Operating Instructions Manual page 70

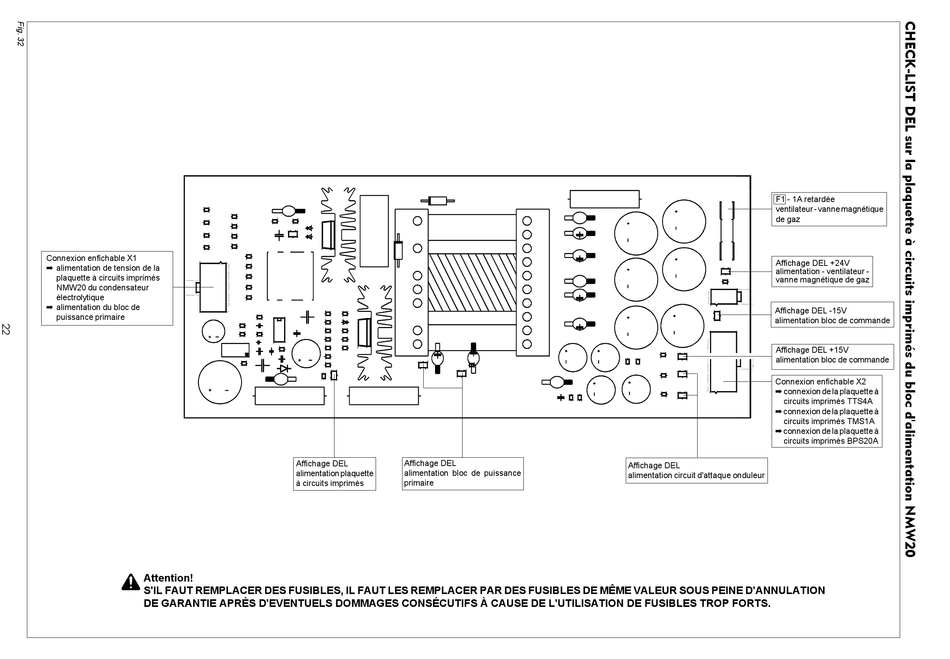

Connexion enfichable X1
á alimentation de tension de la
plaquette à circuits imprimés
NMW20 du condensateur
électrolytique
á alimentation du bloc de
puissance primaire
Attention!
S'IL FAUT REMPLACER DES FUSIBLES, IL FAUT LES REMPLACER PAR DES FUSIBLES DE MÊME VALEUR SOUS PEINE D'ANNULATION
DE GARANTIE APRÈS D'EVENTUELS DOMMAGES CONSÉCUTIFS À CAUSE DE L'UTILISATION DE FUSIBLES TROP FORTS.
Affichage DEL
Affichage DEL
alimentation bloc de puissance
alimentation plaquette
à circuits imprimés primaire
F1 - 1A retardée
ventilateur - vanne magnétique
de gaz
Affichage DEL +24V
alimentation - ventilateur -
vanne magnétique de gaz
Affichage DEL -15V
alimentation bloc de commande
Affichage DEL +15V
alimentation bloc de commande
Connexion enfichable X2
á connexion de la plaquette à
circuits imprimés TTS4A
á connexion de la plaquette à
circuits imprimés TMS1A
á connexion de la plaquette à
circuits imprimés BPS20A
Affichage DEL
alimentation circuit d'attaque onduleur
