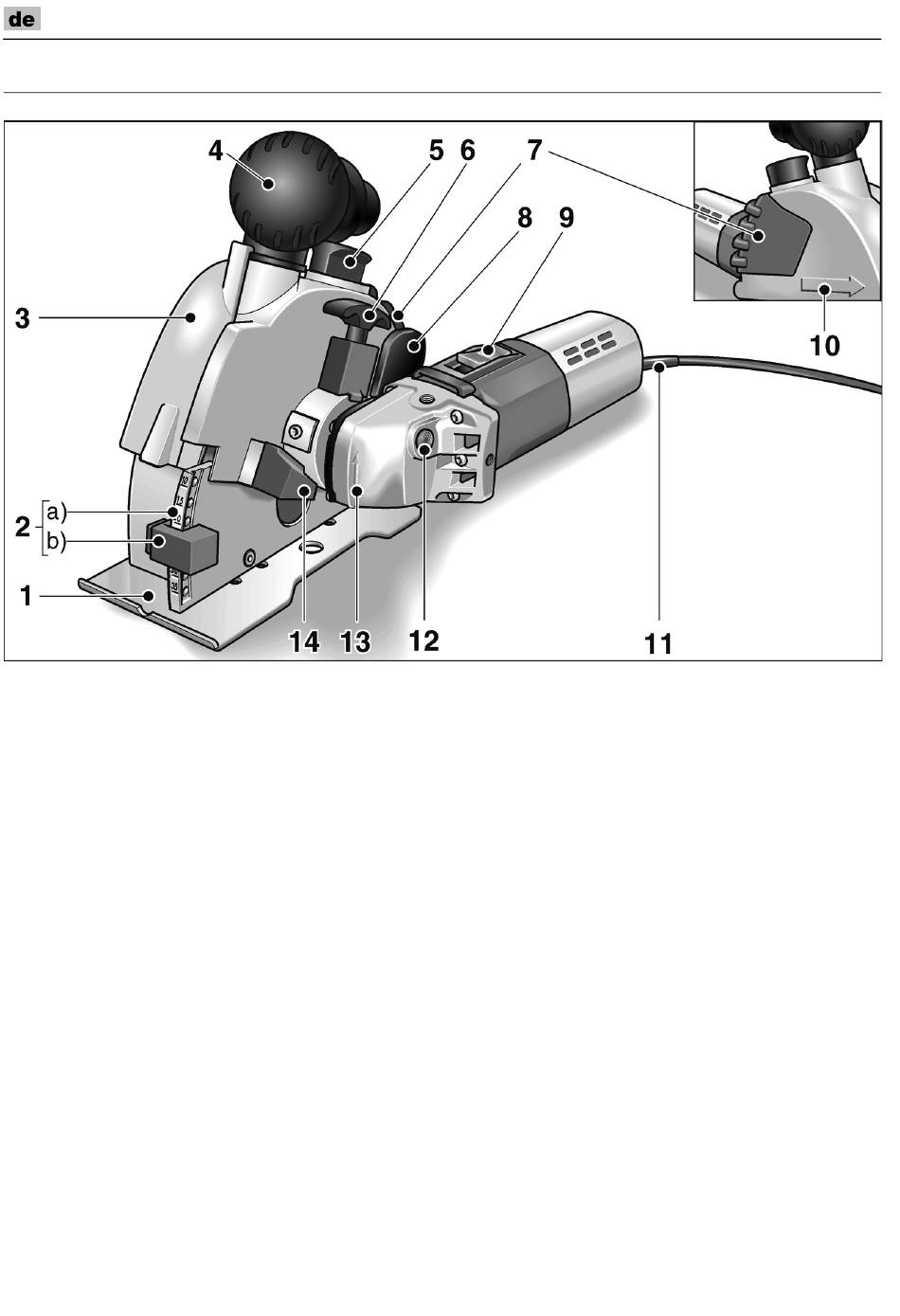

Auf einen Blick

1 Frästisch
2 Frästiefenverstellung
a) Frästiefenskala
b) Frästiefenanschlag
3 Schutzhaubendeckel
4 Handgriff/Saugstutzen
5 Verriegelung für Schutzhaubendeckel
6 Entriegelungsgriff
zum Schwenken der Antriebseinheit
7 Handgriff
8 Entriegelungswippe
zum Absenken der Fräseinheit
4
Mauerschlitzer MS 1706 FR
9 Schalter
zum Ein- und Ausschalten.
10 Schnittrichtungspfeil
11 Netzkabel 4,0 m mit Netzstecker
12 Spindelarretierung
zum Feststellen der Spindel beim
Werkzeugwechsel.
13 Getriebekopf mit Drehrichtungspfeil
14 Anschlag
beim Schwenken der Antriebseinheit
15 Typschild *
*
im Bild nicht dargestellt
