Drážkovačka na zdivo MS 1706 FR

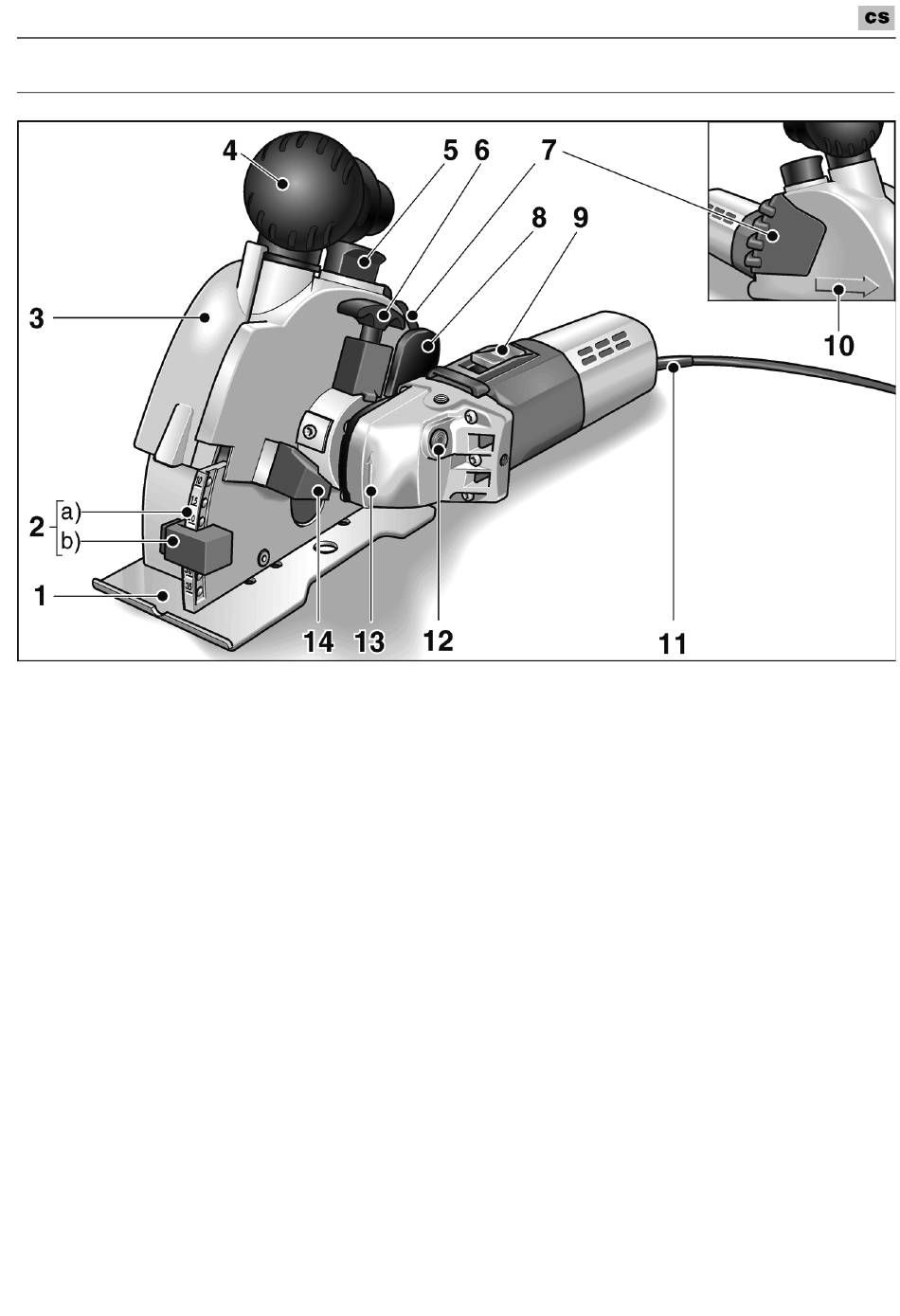

Na první pohled
1 Frézovací stùl
2 Pøestavení hloubky frézování
a) Stupnice hloubky frézování
b) Doraz hloubky frézování
3 Ochranný kryt
4 Rukojeˆ/sací hrdlo
5 Zablokování ochranného krytu
6 Odblokovací rukojeˆ
ke sklopení hnací jednotky
7 Rukojeˆ
8 Odblokovací raménko
ke spuštìní frézovací jednotky
9 Vypínač
k zapnutí a vypnutí.
10 Šipka smìru øezání
11 Síˆový kabel 4,0 m se síˆovou
zástrčkou
12 Aretace vøetena
k znehybnìní vøetena pøi výmìnì
nástroje.
13 Hnací hlava se šipkou smìru otáčení
14 Doraz
pøi sklopení hnací jednotky
15 Typový štítek *
*
na obrázku není zobrazen
177
